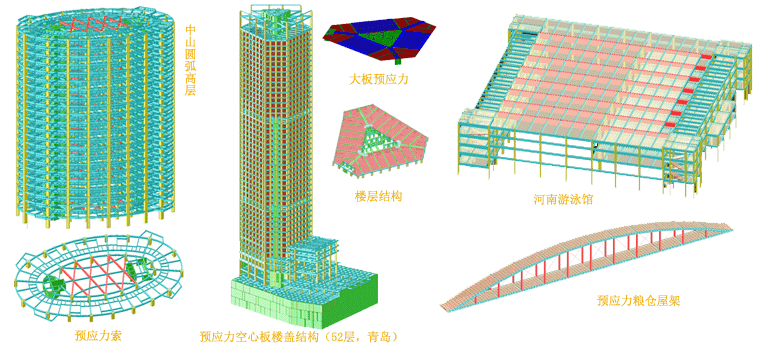

三维空间预应力结构设计功能

★ 真正意义上的三维空间预应力设计,任意空间构件施加预应力,三维整体模型预应力分析。
★ 基于“积分算子法”预应力计算,预应力技术的创新。
★ 体外预应力。加固结构后加预应力。钢、型钢混凝土预应力。屋架、桁架复合结构预应力。
★ 楼板、壁板预应力。水平楼板、竖向壁板,任意空间折板。

STRAT适用预应力构件

材料

几何形状

构件类型

验算内容

混凝土

直线、变截面

梁、柱、撑

非预应力筋、裂缝、挠度

直线、变截面

梁、柱、撑

体外预应力

混凝土板

平面、斜面

无梁楼盖,楼板,斜屋面板,水池筒仓侧壁

非预应力筋、裂缝、挠度

任意类型板

体外预应力

复合材料

型钢混凝土

直线

梁、柱、撑

体外预应力

钢管混凝土

叠合梁

加固构件

任意类型

复合结构

空间任意形状

张弦桁架,预应力屋架

体外预应力

1 、真正意义上的三维功能,能对任意空间三维结构中,任意空间方向的梁、柱、板施加预应力索。

2、预应力与恒活、风、地震等荷载一样,进行三维整体空间模型有限元分析。
   ◆ 准确反映楼盖轴线刚度对预应力索作用的影响;
   ◆ 准确计算平行预应力索之间的次生内力影响,尤其是轴压力导致预应力作用的降低;
   ◆ 准确计算上下楼层预应力索之间次生内力的影响。

3、预应力不局限于混凝土构件,对钢构件,对型钢混凝土、钢-混凝土叠合梁等复合构件,均可施加预应力索计算。体外预应力计算。容许预应力索大于构件截面。


4、预应力不局限于单个构件,可对桁架、屋架、网架等复合结构施加预应力。

5、楼板、壁板预应力
   ◆ 预应力现浇板、预应力现浇空心板,支持梁板式楼盖、无梁楼盖。不限于水平楼面板,包括折板、斜板、坡屋面板。
   ◆ 板面直接布置预应力索(不需要附设小梁),对任意形状板布索(不局限矩形板)。
   ◆ 预应力水池、筒仓。抗裂轴向索,抗弯曲线索。水池底板、面板、侧壁板、斜板。
   ◆ 梁柱预应力索与板面预应力索采用相同的索定义,数据可互用。
   ◆ 梁、板预应力索可以混合布置。可以同时在一个工程中计算两种索,甚至一段索可以部分在梁上、部分在板上。

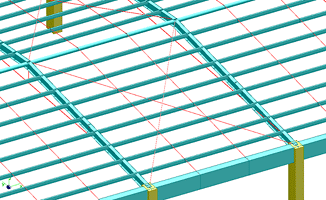

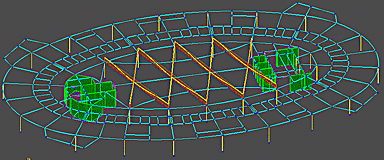

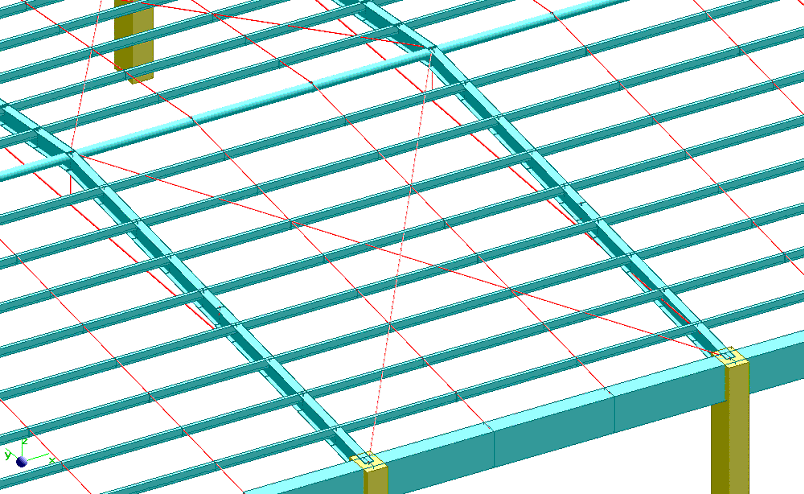

下弦拉索屋架、屋面拉索
下弦拉索屋架、屋面拉索

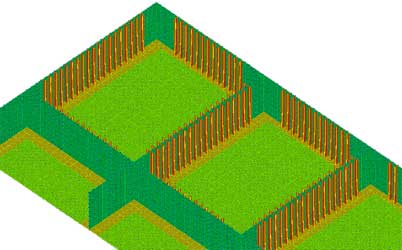

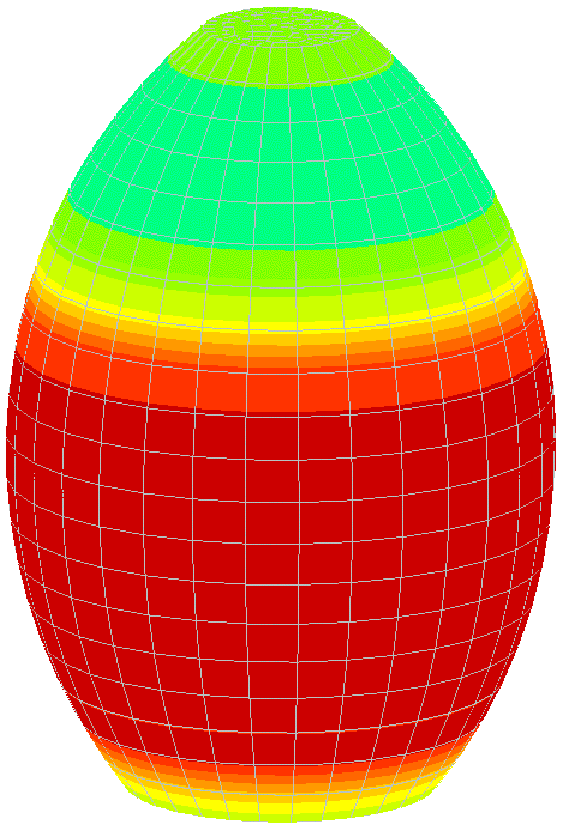

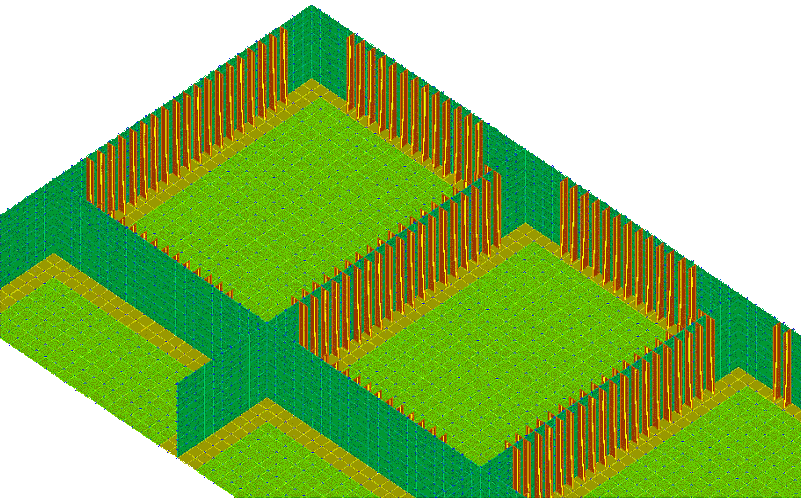

椭球池的环向预应力应力 (轴向索) 过滤池侧壁预应力索
椭球池的环向预应力应力 (轴向索) 过滤池侧壁预应力索

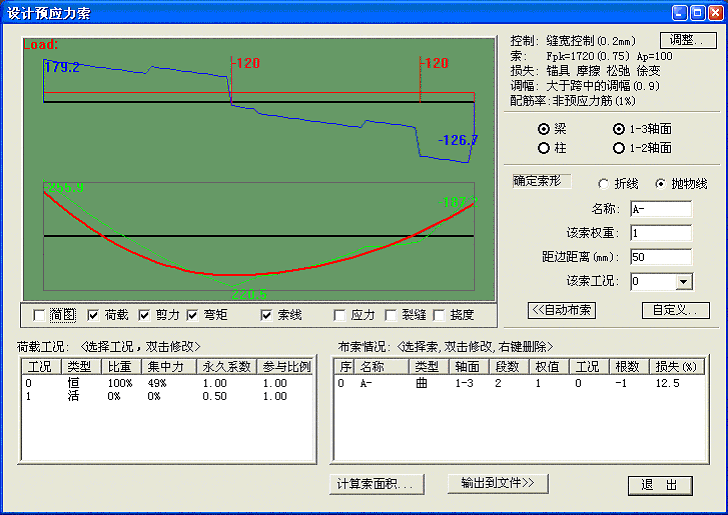

6、自动布索功能。根据初步计算的工况内力,自动确定最优索形状,并确定索面积。自动计算应力损失。
   ◆ 可以自动设计抛物线索、折线索。
   ◆ 可以自动设计抛物线索、折线索混合布索。根据承担荷载的比例,确定各类索的面积。同一构件上索类型数不限;
   ◆ 可以在已有的已知一种索的条件下,自动设计另外索,确定索形状、索面积。
   ◆ 布索的原则根据需要可选择:应力控制、裂缝控制、挠度控制。对于柱、体外预应力构件,还可以根据弯矩、或剪力的比例布索;
   ◆ 程序自动形成的索曲线,用控制点的矢高定义,用户可以方便地干预修改。

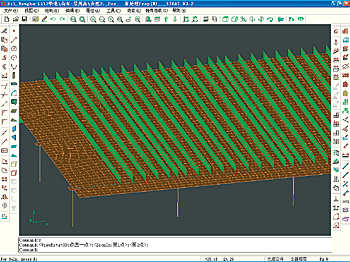

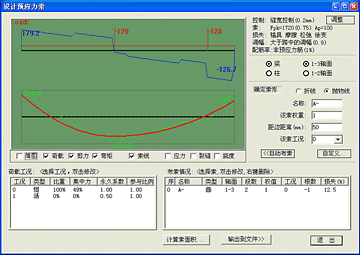

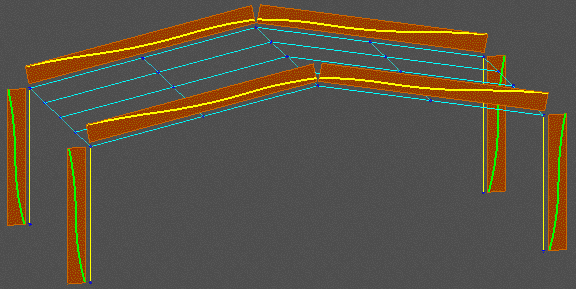

程序自动形成的索曲线,用户干预修改


7、简便、直观地自定义预应力索。
   ◆ 在程序自动布索之外,用户还可以自己定义索。也可以在程序自动布索的基础上,根据需要人工干预修改。
   ◆ 索的定义只需输入关键点的矢高,程序自动形成连续、光滑的索曲线。操作非常简便。
   ◆ 程序动态显示定义索形状,所见即所得,非常直观。
   ◆ 自定义索自动计算损失。
   ◆ 可以对多跨连续梁统一定义索面并一次布索,程序自动确定各构件实际的索形状。

8、STRAT中各类预应力问题,均采用先进的“积分算子法”计算(创新技术)。
   ◆ 当前唯一能对抛物线索、折线索同时实现精确计算的方法。
   ◆ 当前唯一能对变截面构件、加掖梁预应力问题实现精确计算的方法。
   ◆ 预应力概念的变革,主应力与结构中实际预应力作用力,避免繁琐的次生内力。

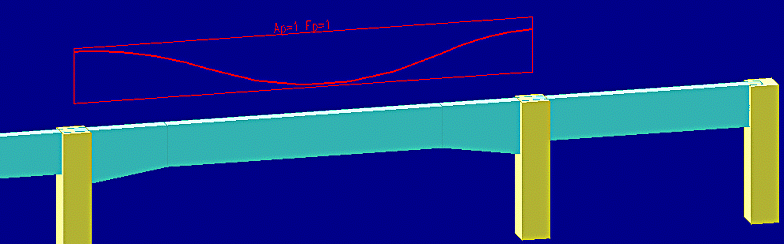

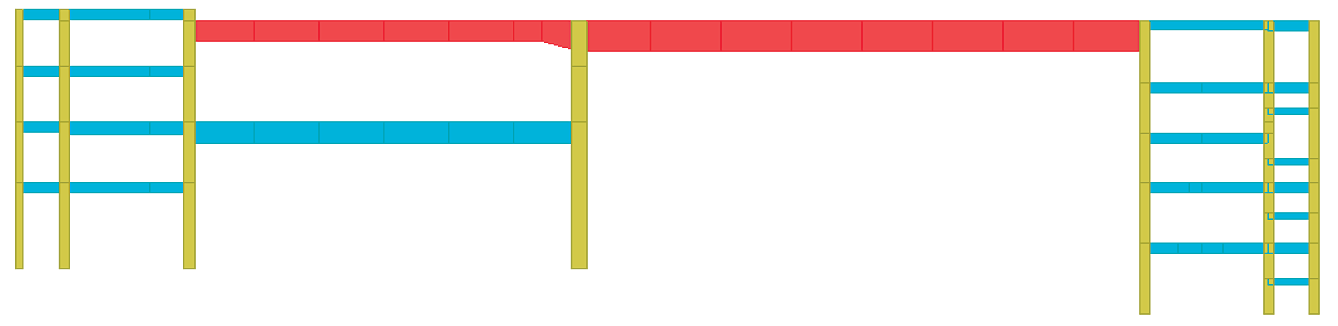

加腋连续梁

该图为常见的加腋连续梁 ( 梁高 900 ,加腋 300) 。此前只能简化处理,计算等效结点弯矩时忽略加腋影响。
与 STRAT 软件积分算子法精确计算结果,端弯矩相差 48.2%


9、预应力索作为独立的图形处理。预应力索定义后,即作为独立的图形处理,由自身的位置参数和矢量方向。
   ◆ 需要设预应力的梁、柱、板,只要将预应力加到这些构件位置即可。预应力索直接显示三维图形图形,非常直观方便。
   ◆ 当梁、柱、板细分时,索不要改变。程序根据索与构件的空间位置,确定单个计算单元上施加索的参数。
   ◆ 预应力索作为独立图形,可以进行删除、移动、复制、镜面、阵列等操作。
   ◆ 索与构件的关系采用模糊处理,当索长度小于、大于构件长度时,均可以有效计算。


10、预应力施工过程模拟。利用STRAT时间过程计算功能,模拟分批张拉施工过程。考虑施工延续时间内的混凝土收缩、徐变的影响。

11、按照规范方法,对预应力构件进行全面规范验算。计算非预应力筋,计算裂缝、挠度,并根据裂缝、挠度调整配筋值。

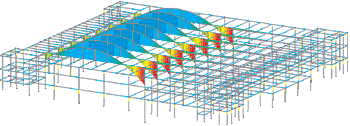

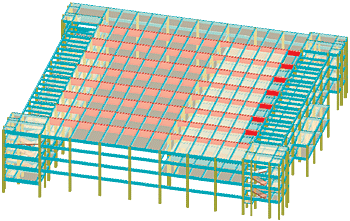

游泳馆
游泳馆

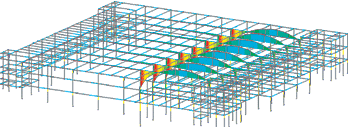

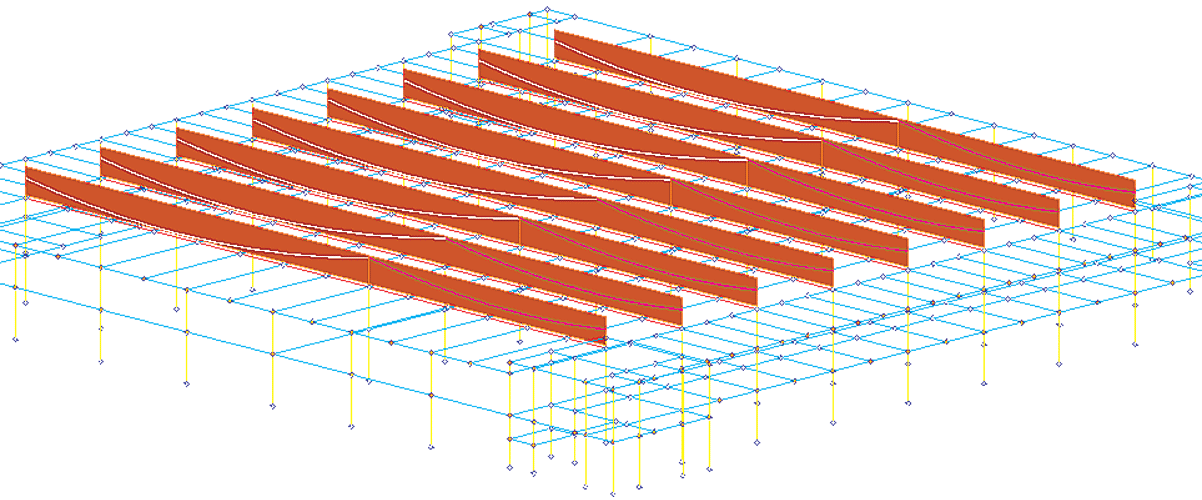

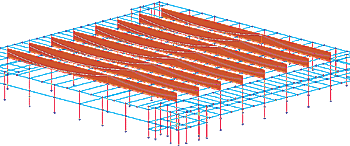

索面
索面

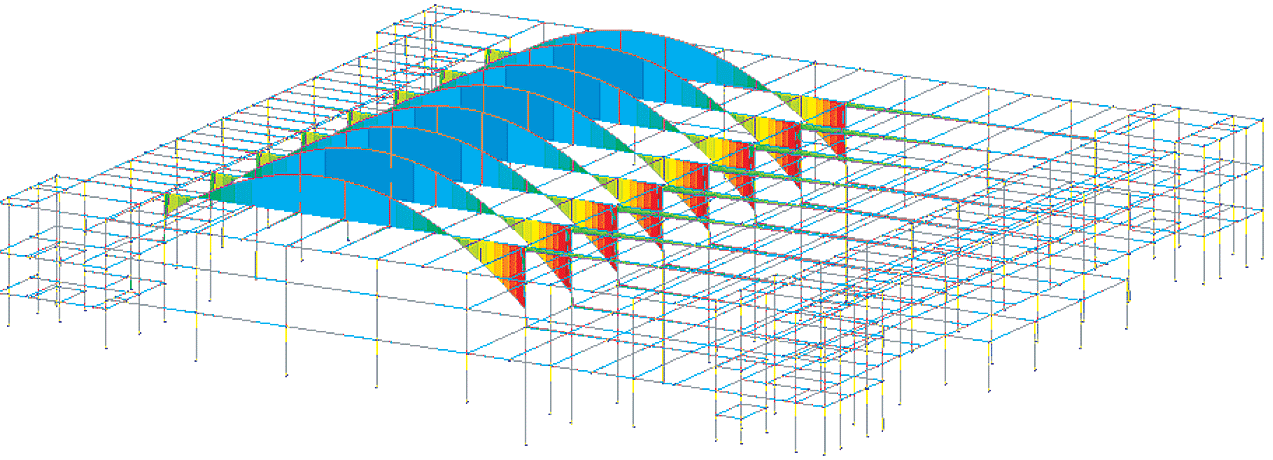

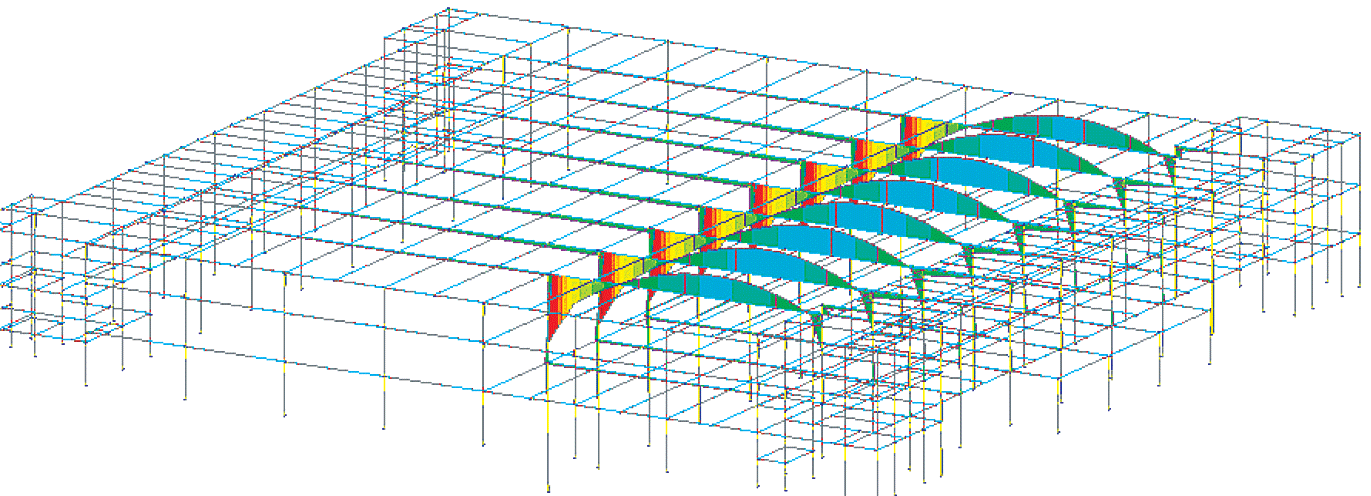

索内力 索内力
索内力 索内力

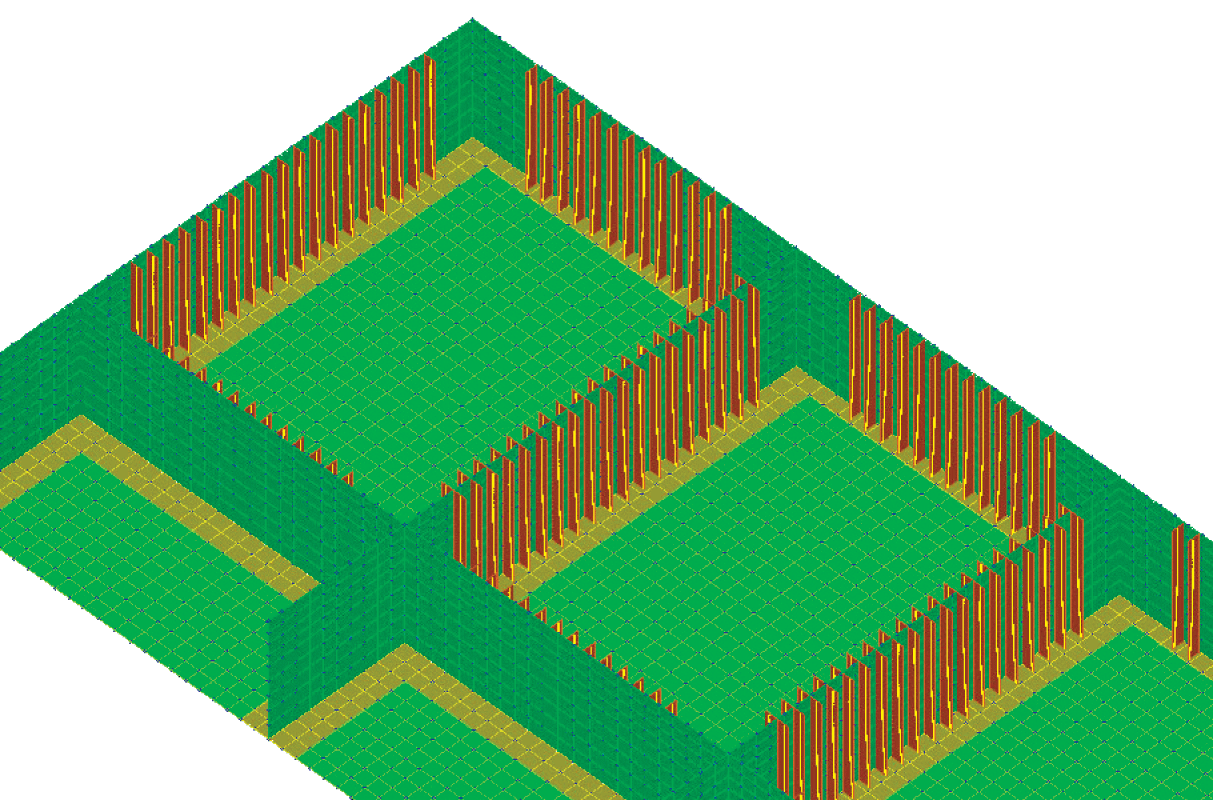

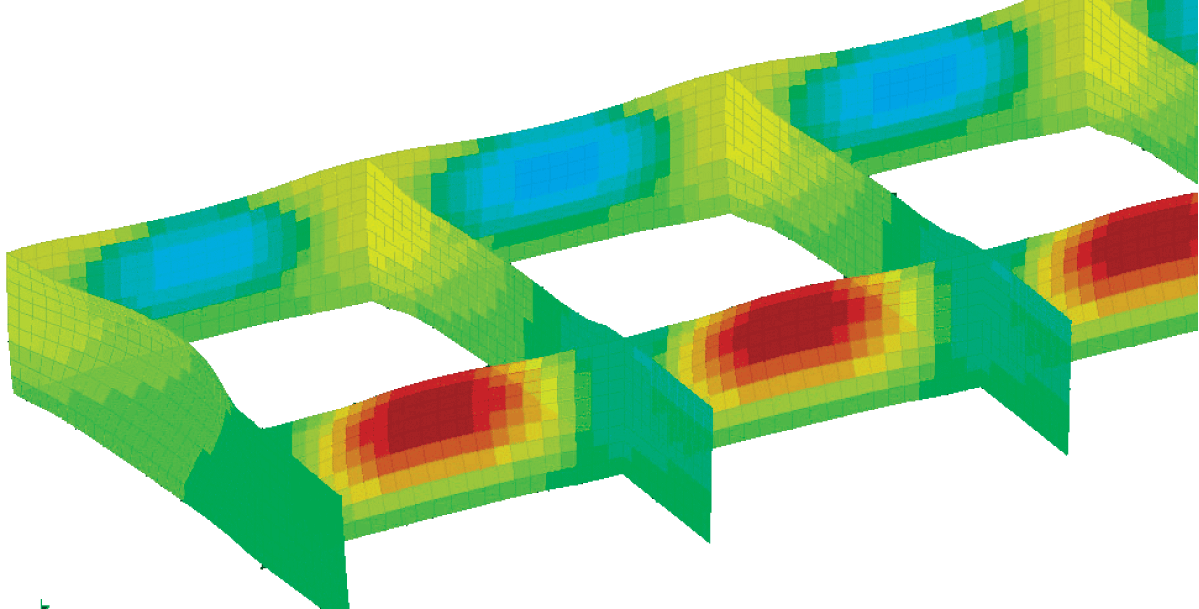

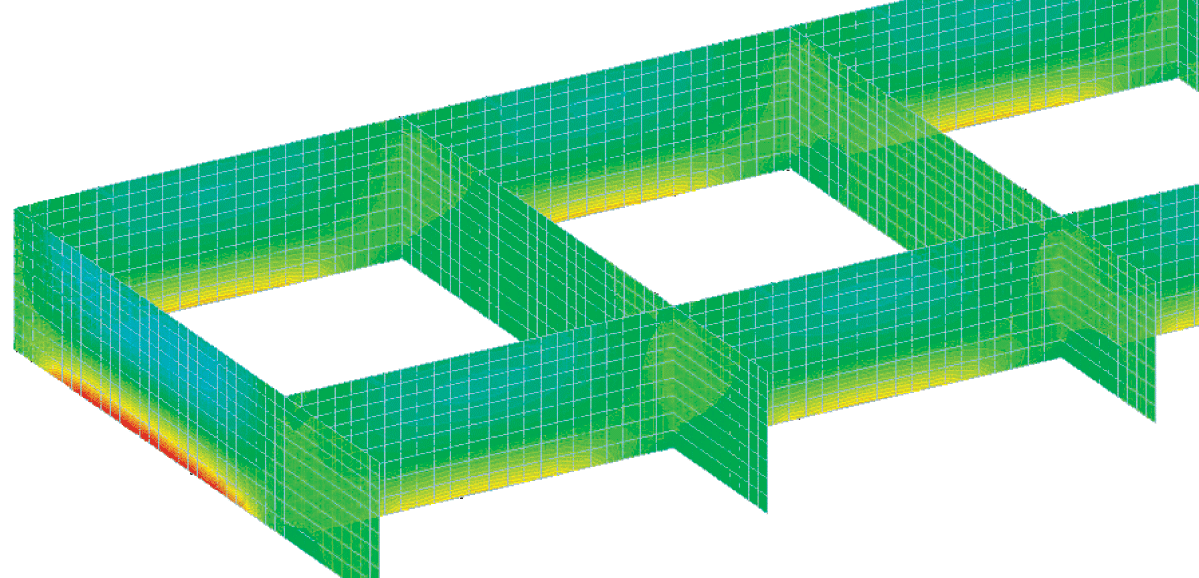

预应力水池 预应力水池-变形
预应力水池 变形

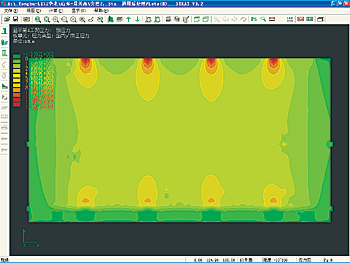

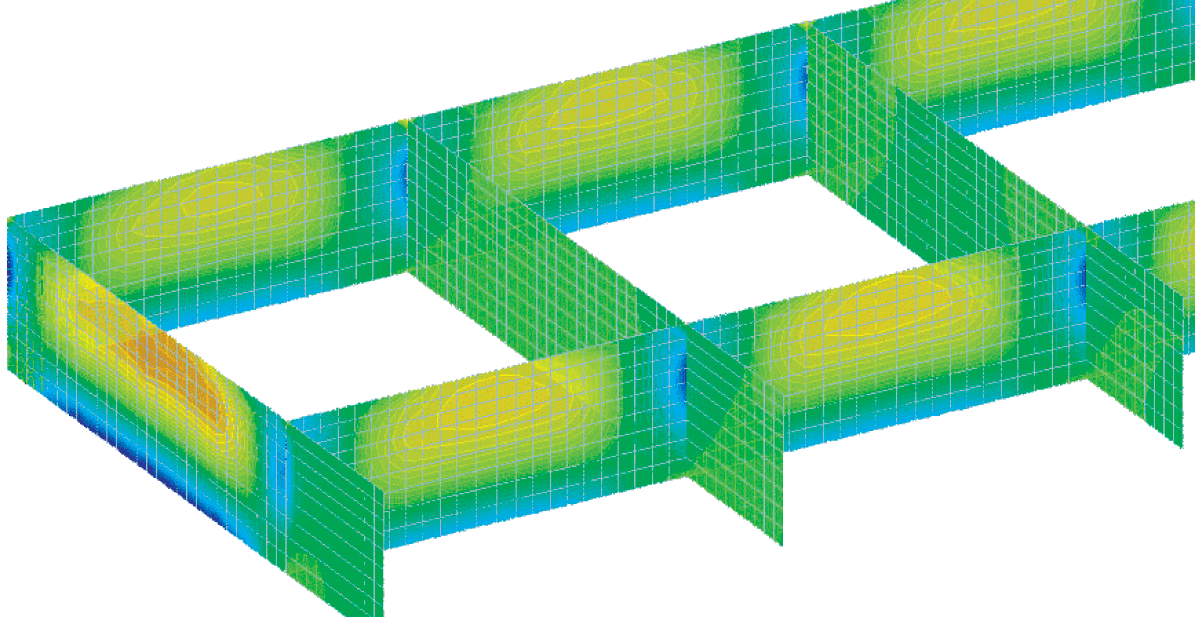

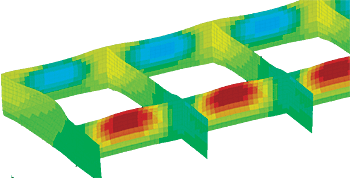

预应力水池-弯矩 预应力水池-弯矩
弯矩 弯矩

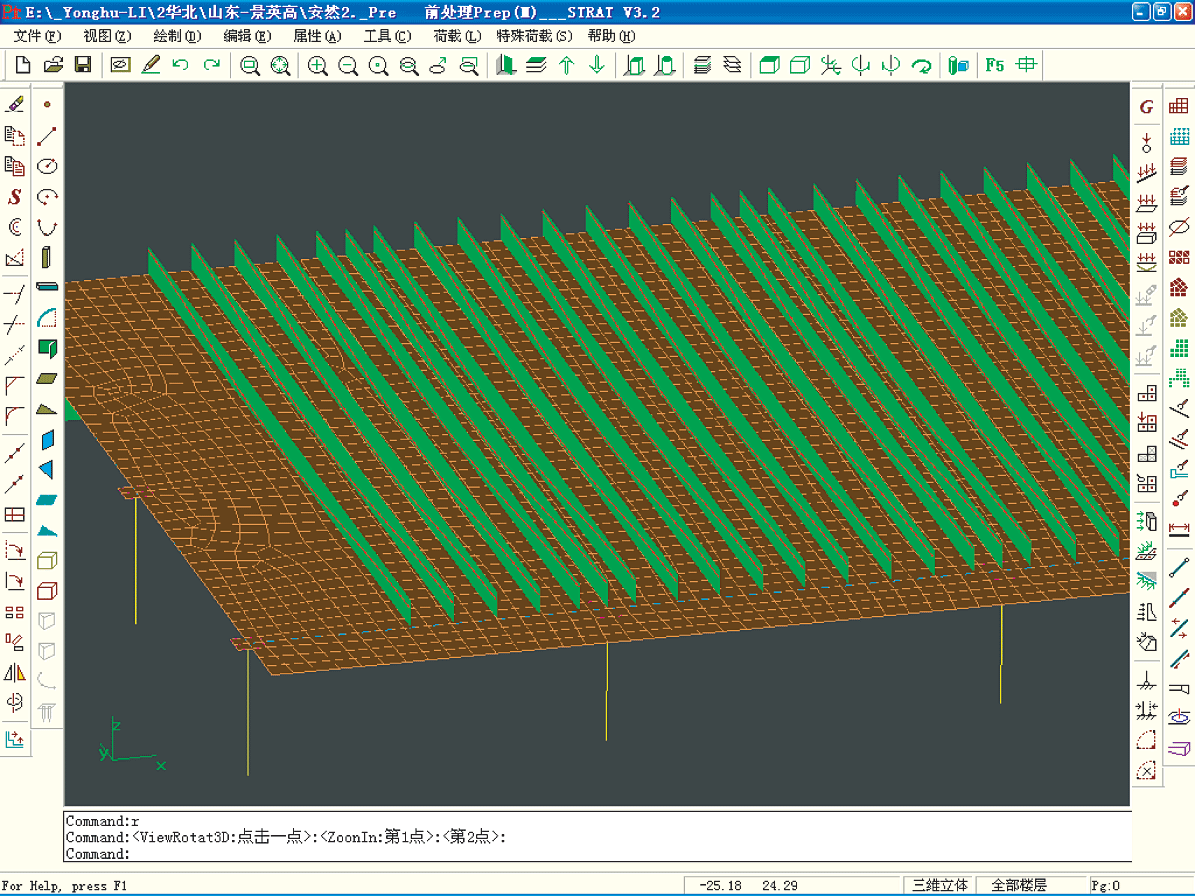

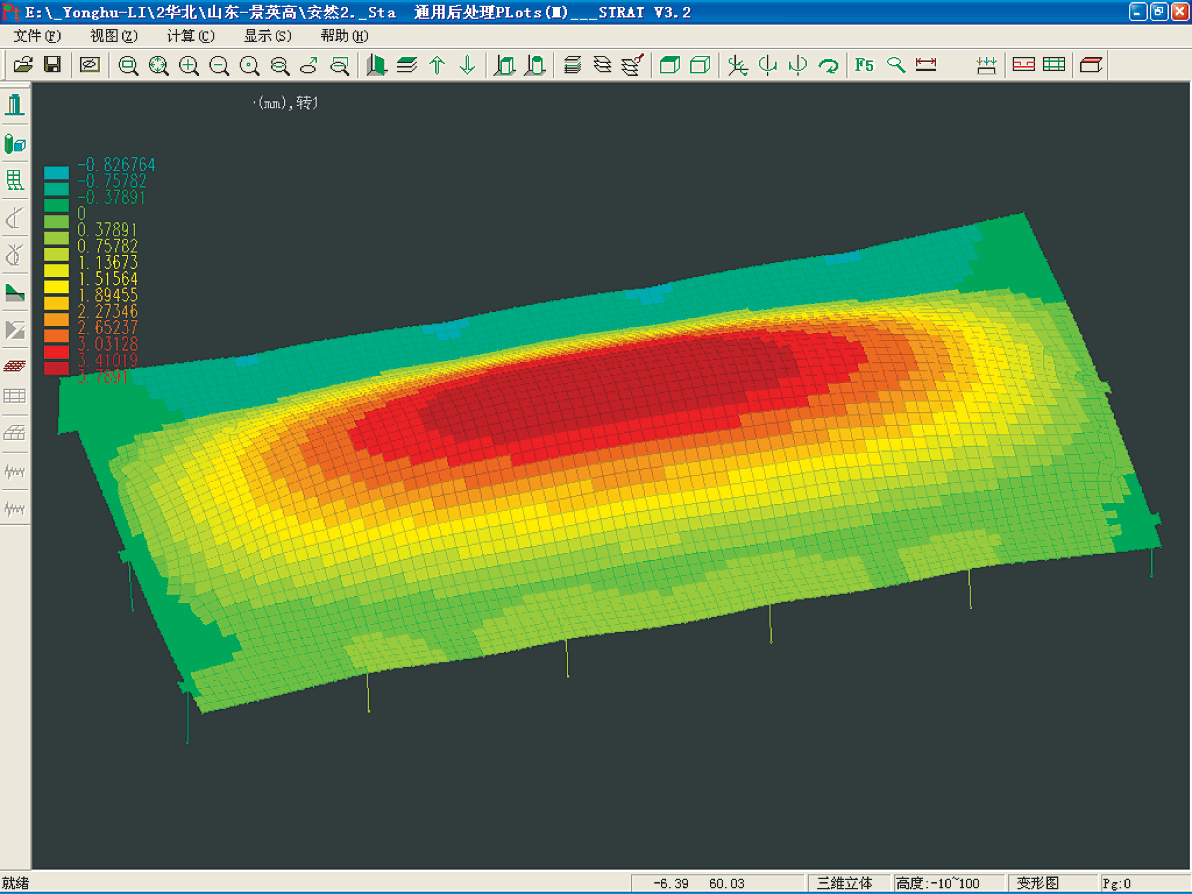

预应力空心板 预应力空心板-变形
预应力空心板 变形

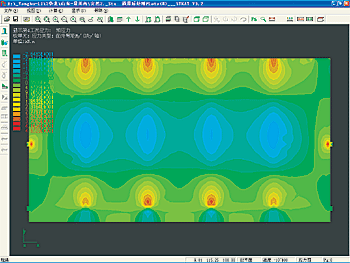

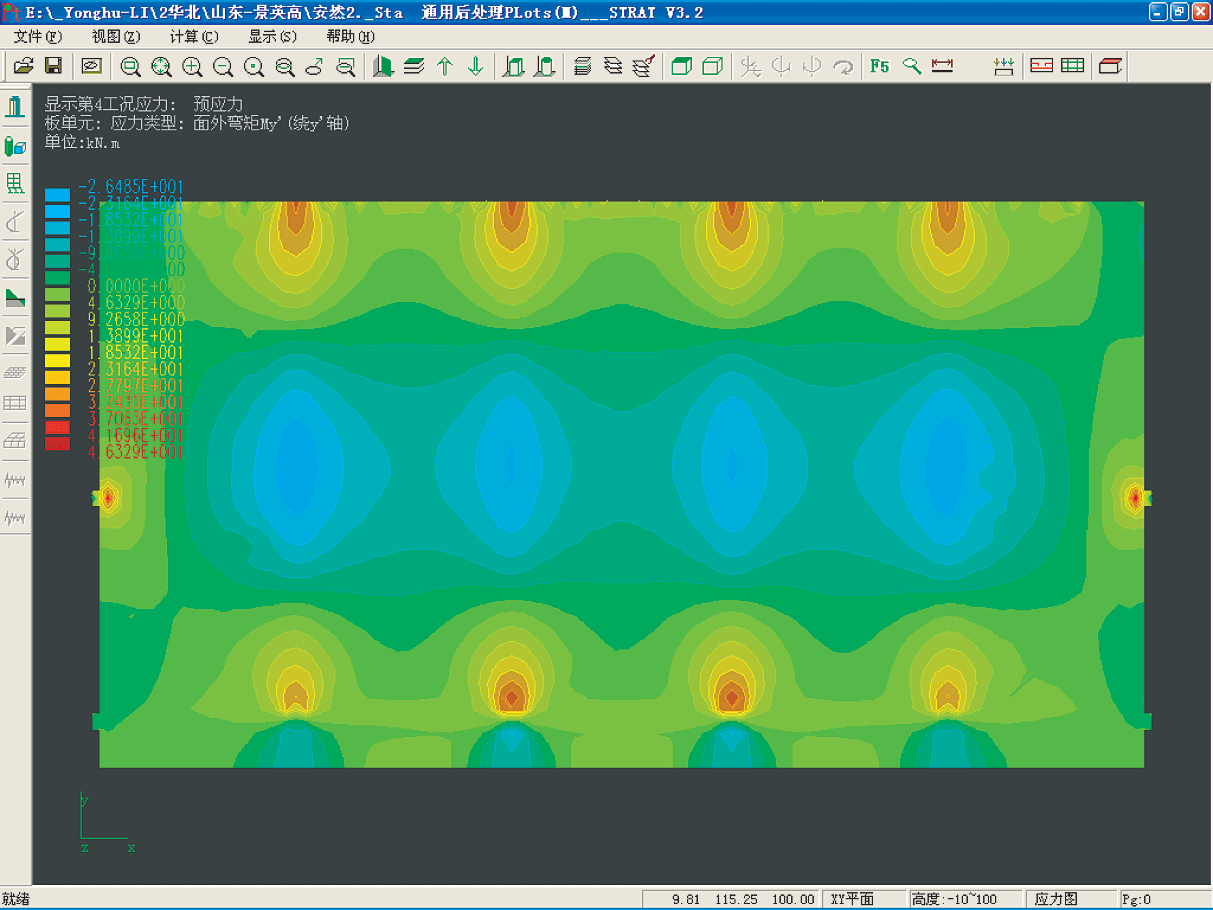

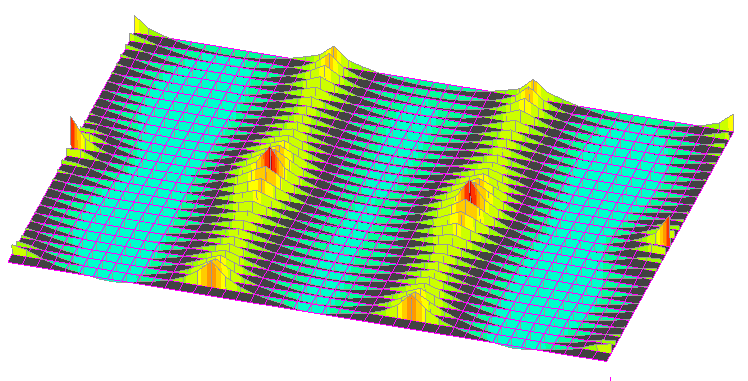

预应力空心板-弯矩 预应力空心板-弯矩
弯矩 弯矩


STRAT软件模块
  三维图形前处理 Prep 核心计算模块 Strat 建筑结构专用后处理Archi 通用图形后处理 Plots 施工图 Design

STRAT分项功能:
多高层 钢结构 水池筒仓 空心板 施工图 预应力
无比钢 大震弹塑性 PushOver分析 全过程模拟 基础分析与设计
