水池、筒仓结构设计功能

★ 强大的图形功能、完备的荷载处理功能,能实现各种类型的水池、筒仓的计算和设计要求。
★ 提高计算精度,提高设计效率,市政工程设计手段的变革
★ 强大功能基础上的专业化开发,国内外领先的水池筒仓软件

● 依据专业规范:
        《钢筋混凝土筒仓设计规范》GB50077-2003
        《粮食钢板筒仓设计规范》GB50322-2001
        《给水排水工程构筑物结构设计规范》GB50069-2002
        《室外给水排水和燃气热力工程抗震设计规范》GB50032-2003

● 适用范围
        ● 适用于各种水池、储液池、消化池,各种贮料筒仓
        ● 矩形、圆柱形、球体、椭球体
        ● 单仓室、多仓室、多层复合仓室
        ● 复杂地下构筑物

水池 水池
球体水池、椭球体水池 圆柱体水池


● 参数建模

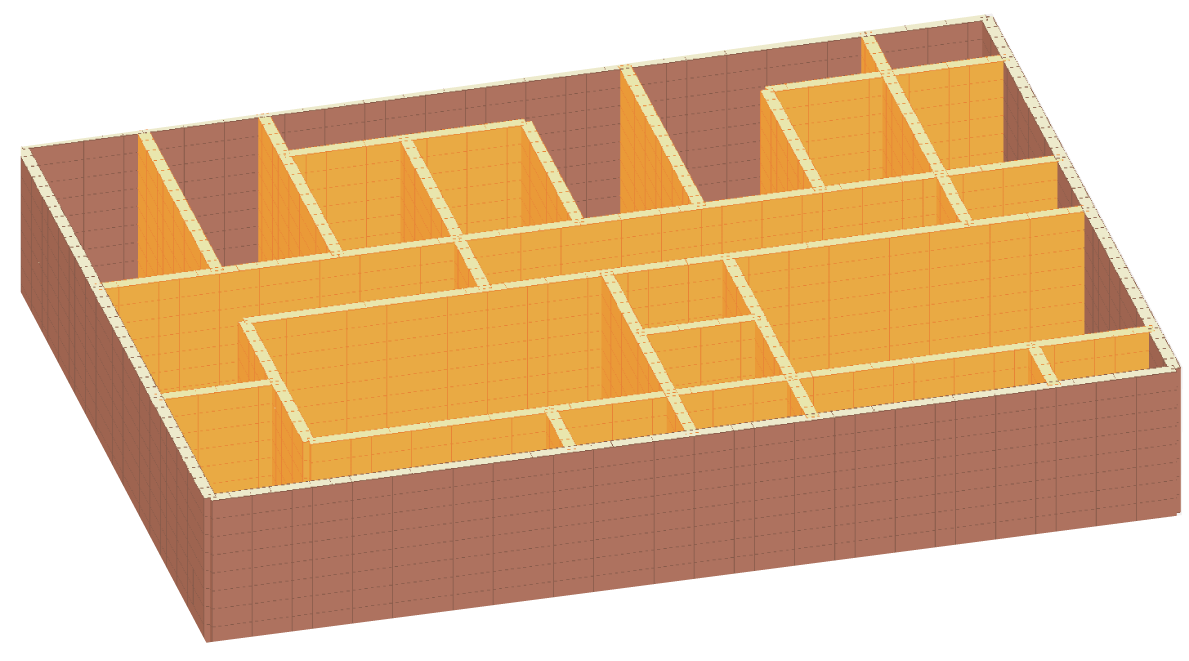

        ● 参数化输入任意复杂多仓室单层矩形仓,参数化输入施加全部荷载和边界条件。

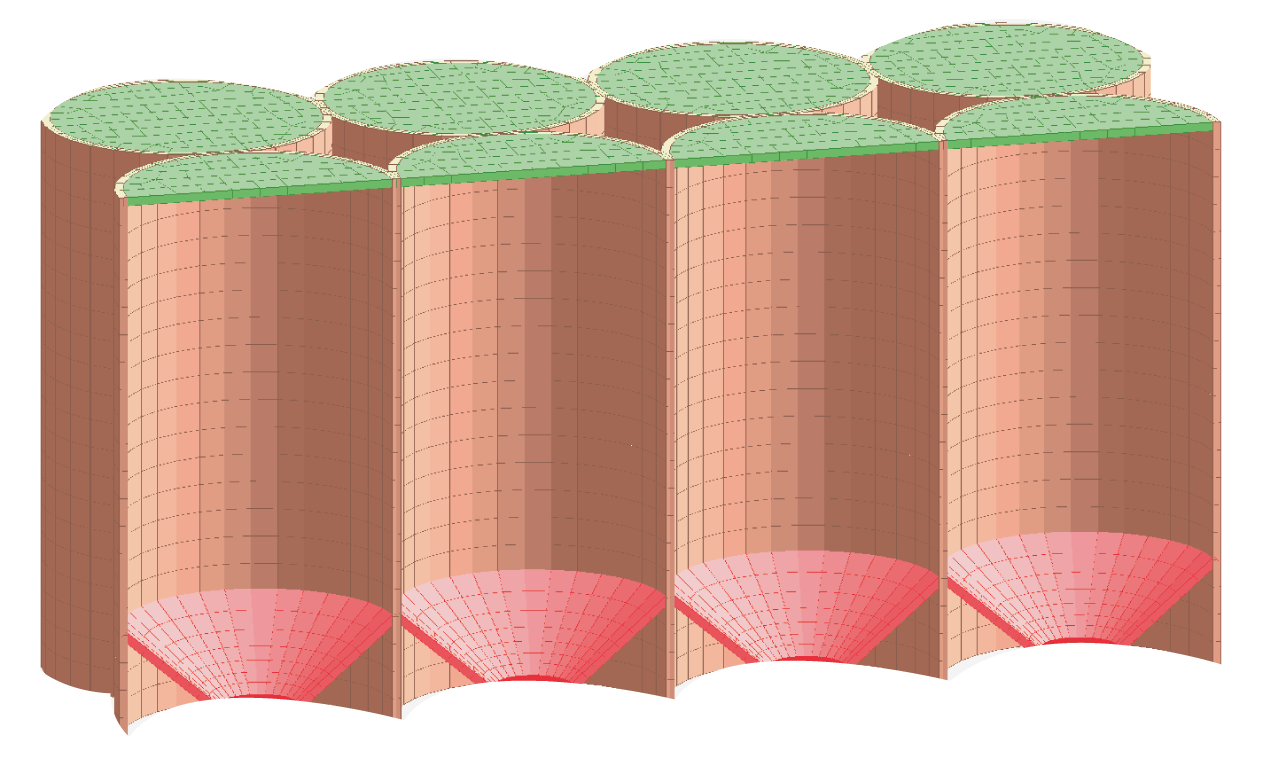

        ● 参数化输入联体圆仓,包含漏斗,参数化施加全部荷载和边界条件。

  直接参数化模型
直接参数化模型
直接参数化模型
直接参数化模型
 1分钟内完成全部模型——即便不很熟悉STRAT软件,也可以完成复杂池仓的计算。



● 强大的建模功能
        ● 先进的 Pave算法,适应任意复杂平面的网格剖分,处理内部洞口,得到均匀、优化的四边形单元网格。
        ● 处理多连通区域,网格在边界协调。不需要借助边界罚单元,确保水池、筒仓的高精度计算。
        ● 特有的边界节点自适应能力,确保后剖分网格与已有网格的自动协调,实现灵活建模。

● 强大的网格剖分功能
        ● 先进的 Pave算法,适应任意复杂平面的网格剖分,处理内部洞口,得到均匀、优化的四边形单元网格。
        ● 处理多连通区域,网格在边界协调。不需要借助边界罚单元,确保水池、筒仓的高精度计算。
        ● 特有的边界节点自适应能力,确保后剖分网格与已有网格的自动协调,实现灵活建模。

输入水池的侧板、底板、倾斜隔板 程序自动一次性剖分单元网格
输入水池的侧板、底板、倾斜隔板 程序自动一次性剖分单元网格

● 特有的表面压力荷载导算功能。
    对任意形状的水池、筒仓,一次性施加全部表面压力荷载。功能完备,操作简便快捷,使水池、筒仓计算中的表面压力的导算不再是计算中的难点。适用多种类型的表面压力的导算。
    ● 内部水压力、外部水压力、外部土压力;
    ● 导算深仓贮料沿高度指数变化的垂直表面压力、平行表面摩擦力;
    ● 导算筒仓漏斗切向分布力、环向分布力;
    ● 导算沿高度正弦变化的池壁自重惯性力;
    ● 导算动水压力,包括环形池沿环向余弦变化的动水压力;

方池内压 椭球池内压
方池内压 椭球池内压


● 其他荷载功能:
        ● 内外温差: 定义一种荷载,即可完成复杂的内外温差的荷载加载。采用整体模型,精确计算复杂池、仓的温度变形内力。
        ● 季节温差: 定义温度场,计算季节性整体温度变化。通过地弹簧模拟地基土对结构整体伸缩的约束作用。
        ● 风荷载: 利用STRAT软件整体功能,施加各种类型的风荷载;
        ● 地震作用: 对筒仓进行模态分析,并计算地震反应谱内力。

● 预应力功能. 包括抗拉为主的轴心索,和抗弯为主的偏心索。
        ● 轴心索:通过实际输入预应力索,按实际设定预拉力。能适应任意方形、圆形、球形、椭球形水池、筒仓。
        ● 偏心索:通过定义预应力索面。可以对水池、筒仓中的顶板、底板、侧板、及任意空间斜板,施加预应力索面。

椭球池的环向预应力应力 (轴向索) 过滤池侧壁预应力索
椭球池的环向预应力应力 (轴向索) 过滤池侧壁预应力索

● 土体单向拉压弹簧功能. 为模拟水池、筒仓地基土作用专门开发的新功能。
        ● 准确模拟地基土对内水压、水浮力作用的差异:内水压下地基土对底板弹性支撑,水浮力作用下地基土退出工作。
        ● 计算多仓偏压下地基的实际反力。
        ● 准确计算多层水池、筒仓的地基反力,和在上层仓水压下,底板的内力。

● 完备的荷载组合功能。
        特有的荷载互异功能,能自动实现多仓池复杂的荷载组合。提供简便的工具,在程序处理的基础上人工干预。

● 配筋计算、裂缝计算及控制功能。
        ● 直接给出壁板的配筋值,进行裂缝验算,按要求裂缝宽度控制配筋。配筋考虑轴向拉、压力影响。
        ● 自动判断受力状态,给出超限信息。对抗弯超限的部位,自动配置受压钢筋,使各部分受力处于合理的受力状态。

● 完备的结输出果。
        通过彩色云图显示完整的计算结果,各类图形均可直接输出dwg图形。应力图,配筋图,内力包络图,裂缝分布图,受力超限分布图。

纵、横、斜切面 楼盖内力多重切面图(弯矩)
多仓池竖切面(弯矩) 多仓池水平切面(配筋)

● 切面显示功能。
    操作简便,鼠标点击即可显示。显示任意空间切面,可同时显示多重、多角度切面。所有内力、配筋、裂缝均可切面显示。切面本身为三维图形,可进行三维视图变换。切面图形dwg输出,打印为计算书。



水池 球形水池 水池 褶皱圆池 蛋形水池 联体筒仓 水池
水池 化工反应槽-多孔 水池 水池 过滤池

卸煤沟地坑 厂房储料仓
厂房料仓
工业管道

污水处理池 天下粮仓 钢仓 雨水泵站 复杂水池

沉淀池 沉沙池 排放泵站 构筑物 二沉池 选择池

星仓 钢库 烟囱 水泥熟料仓 砖体石灰窑 铝厂双层仓
