现浇空心板楼盖结构设计功能

★ 研究基础上的开发——技术领先者,新型结构的推动者
★ 高精度单元,高精度模型,方便快捷地建模——超过国内外同类软件的先进技术
★ 全面体现板式楼盖受力岛设计理论——新型配筋方式,新型图纸表达
★ 成熟的技术——被全国绝大多数厂商和相关设计院采用,成为该领域的首位软件
★ 涵盖各种板式楼盖——空心板(圆管/密肋/方盒),实心板(有/无柱帽),梁板协同大板


● 高精度整体细分板单元计算模型

● 不作任何简化地精细分析空心板楼盖结构,区分柱间实心板带(暗梁)、柱顶实心板块(柱帽),真实计算变厚度锥体柱帽。

● 同时包含边梁、柱、剪力墙,建立结构整体模型。

●高精度各向异性空心板单元

● 开展针对现浇空心板的基础研究,提出宏观本构关系计算公式。

● 开发空心板专用各向异性板单元,包括圆孔(空洞偏心)、方盒、密肋等各类空心板。

● 单元计算精度高,性能稳定。

圆孔板、方孔板、肋板
圆孔板
方孔板
肋板


● 强大的技术基础

● STRAT先进的稀疏存储核心求解器,实现微机上百万自由度(数十万结点)的超大规模结构计算,是整体细分板单元模型的技术基础。能对近10万平米超大车库、50层大板结构进行整体分析。

● 基于STRAT软件强大的图形功能。完善的网格剖分功能,能方便、快速地建立区分柱帽、暗梁、空心板的模型剖分。使高端有限元技术不再繁难,结构工程师一、两天培训即可掌握。

● 全新的设计理念

包含板式楼盖受力岛设计理论的全部内容,使理论成为实用方法。STRAT准确计算形成可靠设计的基础。有针对性的优化设计,使空心板楼盖结构能做到配筋、造价双节省的目标。

输入柱帽、暗梁 自动剖分结果
输入柱帽、暗梁 自动剖分结果
(变截面锥体柱帽、暗梁、柱截面附加梁)

  空心板、普通梁格板混合计算空心板、普通梁格板混合计算

● 创新性技术措施

● 特有的“附加梁”的方法,模拟柱截面对板的支撑作用,消除板柱节点的计算奇异点,使计算配筋为实际值、直接可用——STRAT细分板单元模型的关键技术之一,因为对于计算奇异点,设计人员实际上无法确定合适的折减系数。

● 实现双向板弯矩调幅;

● 实现双向板长期挠度计算;

● 进行“强柱弱板”地震内力调整;

● 实现柱端板抗震延性设计;

● 精确的梁板协同计算。突破梁支承、柱支承板的5倍刚度比的界限,按刚度分配梁、板的受力,有效降低主梁高度、减少总体配筋量。

实心板 空心板配筋
实心板配筋 空心板配筋(与普通实心板明显不同)



● 预应力大板设计功能(详见预应力介绍

● 板式楼盖施工图功能(详见板式楼盖施工图介绍

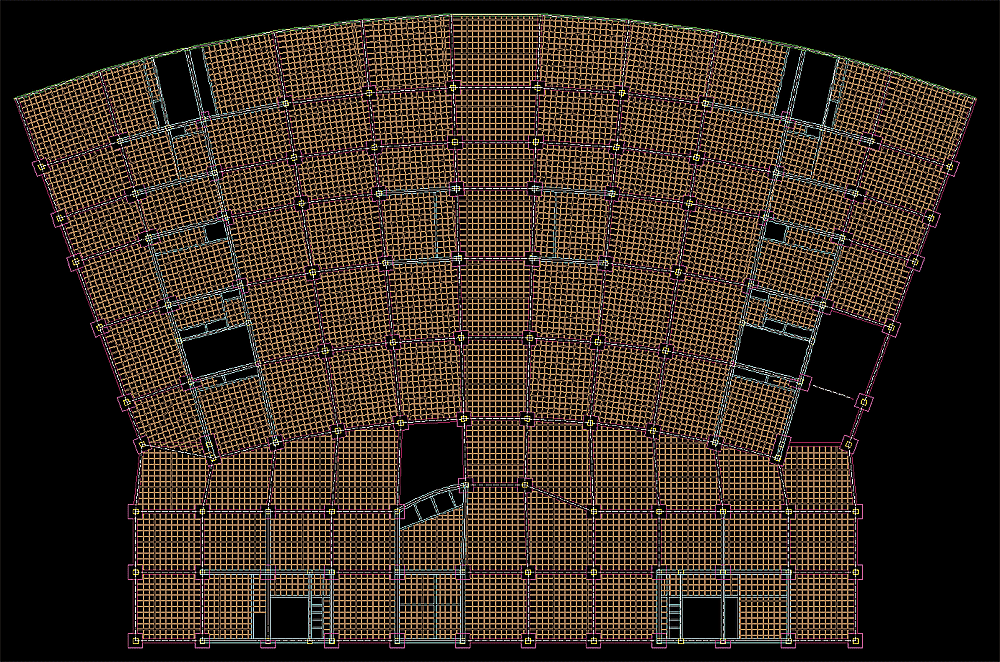

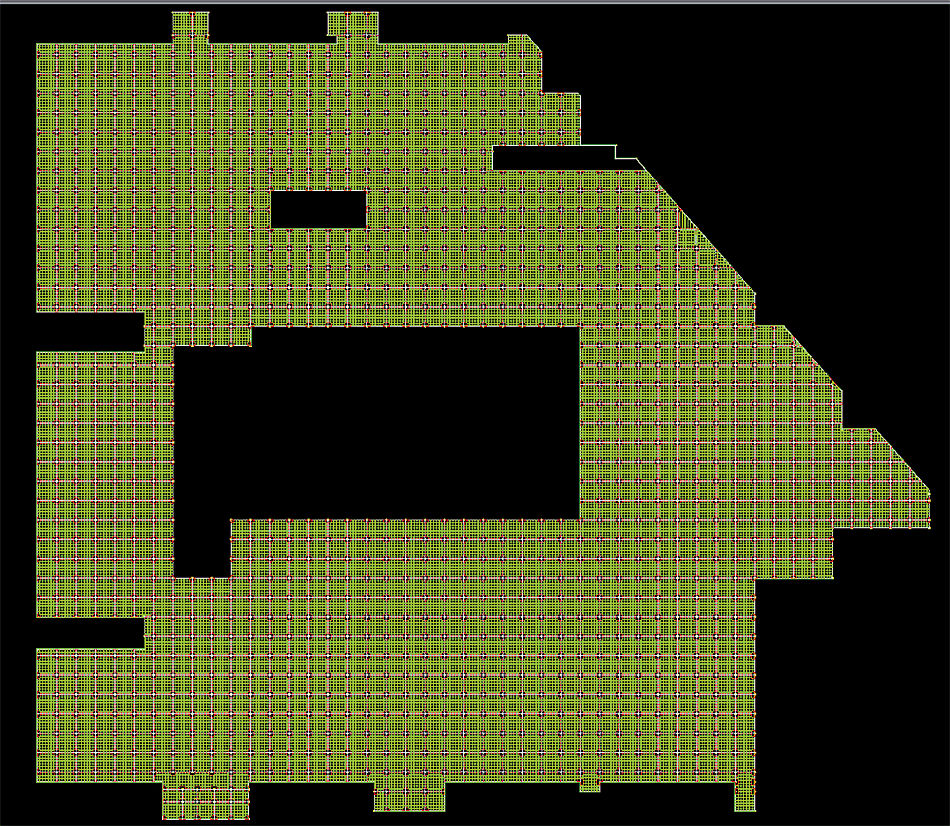

复杂楼盖自动布肋(广东) 复杂楼盖自动布肋(福建) 复杂楼盖自动布肋(唐山)
复杂楼盖自动布肋(广东) 复杂楼盖自动布肋(福建) 复杂楼盖自动布肋(唐山)



37层空心大板双塔高层空心板高层空心板高层52层预应力空心板大板楼盖结构空心板底盘空心板高层空心板高层多塔空心板高层
空心板高层空心板高层空心板高层住宅 空心板多层多塔空心板园板空心板
多层现浇空心板结构 空心板实例二 倾斜空心板楼盖 空心板结构 斜柱多层
立信大车库 地下车库顶板 多层空心板楼盖 地下车库 地下车库
地下车库地下车库地下车库超大型车库
