高等分析功能----非线性计算功能

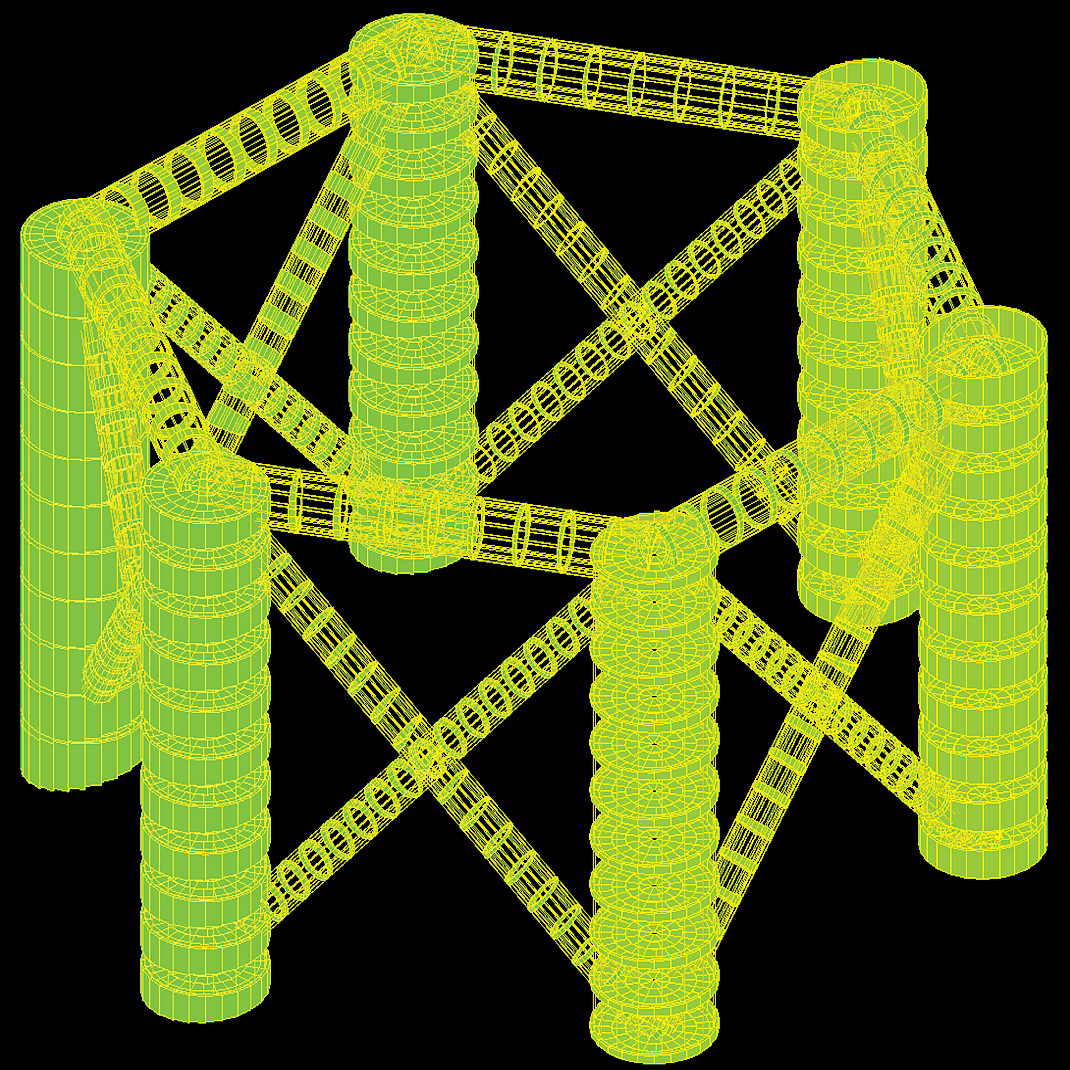

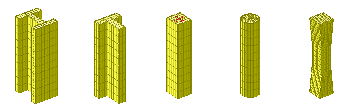

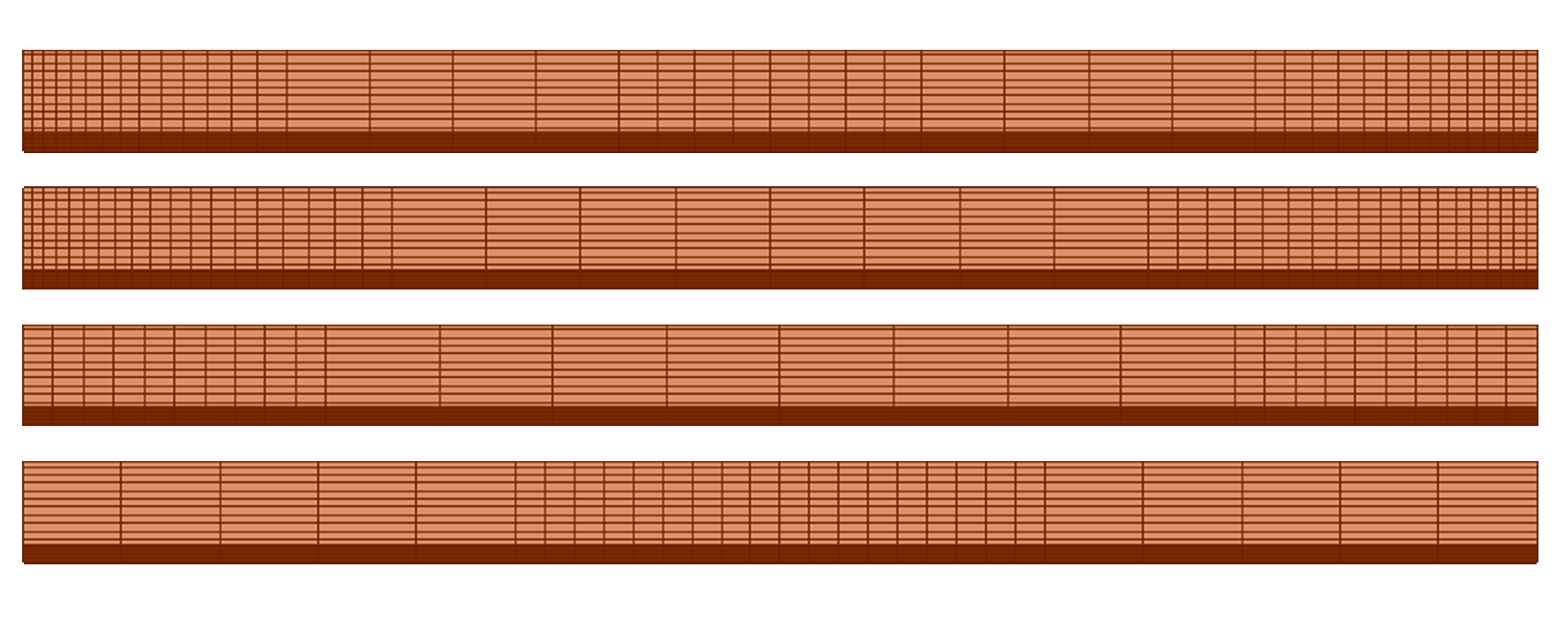

Non-截面类型 Non-纤维加密
Non-截面类型 Non-纤维加密

大震弹塑性时程计算功能

1、利用STRAT已有大容量、高速度求解器,强大的计算功能使大震弹塑性计算达到实用的水平。
2、采用纤维单元模型。多项创新性技术赋予纤维单元全新的内涵:

◆ 采用全新的钢筋混凝土粘结滑移的数学模型,首次实现混凝土裂缝宽度、裂缝间距的计算(块体元细分模型计算裂缝位置,但不能计算裂缝宽度)。是混凝土非线性分析的技术创新,是准确计算混凝土开裂后刚度、反映大震非线性性能的基础。
◆ 在纤维单元中,同时实现宏观粘结力(一般块体元细分模型中的粘结力)、微观粘结力(裂缝侧边非线性粘结力)的模拟。其中,是首次在混凝土非线性计算中考虑微观粘结力的作用。
◆ 积分算子法的应用,使纤维单元纵向分段不再受数值积分点的限制,可以对开裂区、塑性区任意加密(程序容许端部加密、跨中加密,或端部跨中同时加密),大幅度提高计算精度,使纤维单元成为一种可信的计算模型。同时积分算子法简化截面不平衡内力的处理过程,提高精度,加快迭代收敛速度。
◆ STRAT新型墙单元(膜部分),能反映梁-墙节点域的局部应力,是剪力墙非线性分析的良好载体。剪力墙计算同样考虑混凝土开裂、微观粘结力影响。

3、计算混凝土非线性滞回性能,考虑刚度蜕化、裂面效应。计算钢筋非线性滞回性能。
4、包含恒、活重力荷载的影响。恒活荷载逐级加载,考虑加载过程的非线性作用。可单独用于静力非线性加载分析。
5、包含基底激振(地震作用)、多点动荷载激振(爆炸冲击、设备振动)。
6、计算动力响应,也可以计算变化荷载的静力响应。可用于计算拟静力作用下的非线性性能。
7、考虑混凝土压溃、钢筋拉断、钢材拉断的极端情况,计算结构倒塌。具有构件退出机制,处理破坏构件能量释放和转移。具有结构整体破坏、失效机制。
8、操作简便:
    ◆ 程序高度集成,在常规计算基础上,只需几步操作,即可完成模型并计算。
    ◆ 自动读取后处理计算的钢筋(或施工图配筋),自动形成构件的钢筋纤维。

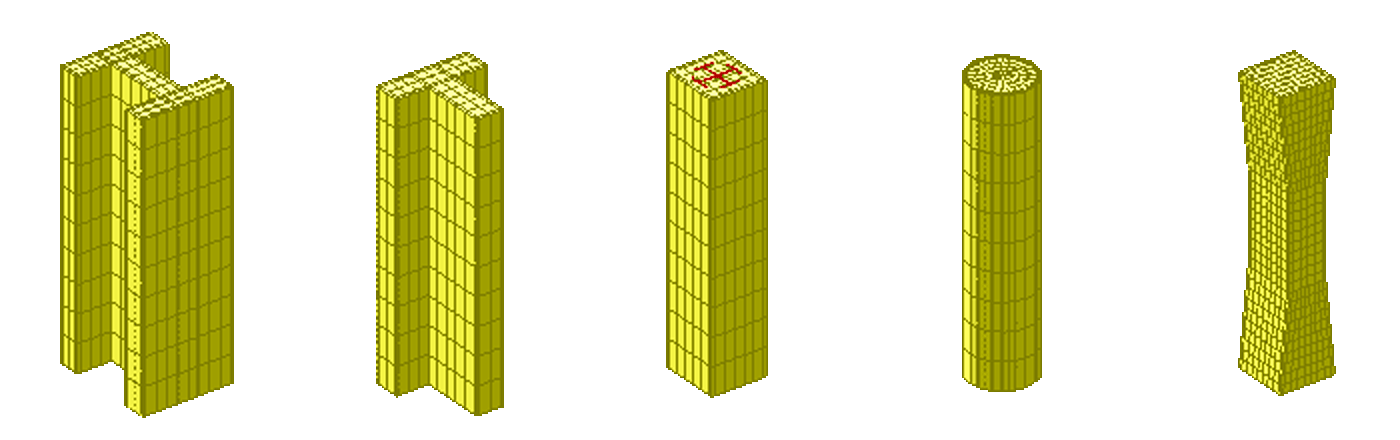

    ◆自动进行构件纤维划分(各类基本截面、组合截面、变截面构件)。
    ◆支持型钢混凝土、圆(方)钢管砼、格构截面、叠合梁等弹塑性计算。

9 、详细的结果输出:

    ◆ 结构变形; 纤维应力; 纤维状态(开裂/屈服); 构件内力; 构件状态(弹性/塑性/开裂/破坏);裂缝宽度;裂缝间距。
所有参数均可显示全部过程、最终结果、最大统计值。所有参数均可动画显示,形象地显示大震下的发展过程。

10、面向工程设计:统计楼层位移、楼层剪力,统计最大值、平均值,并且图表显示,输出作为计算书。

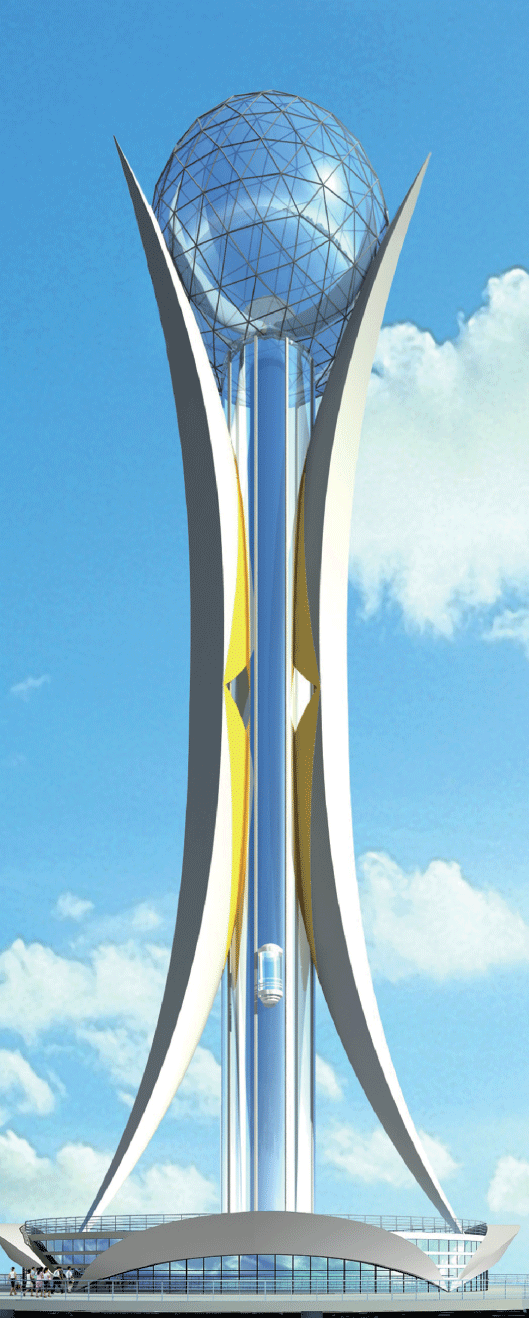

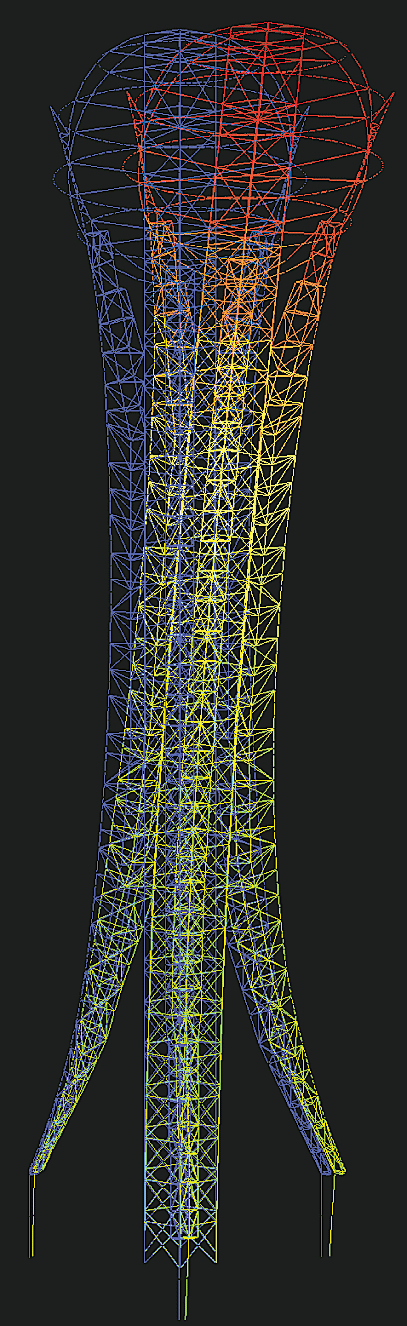

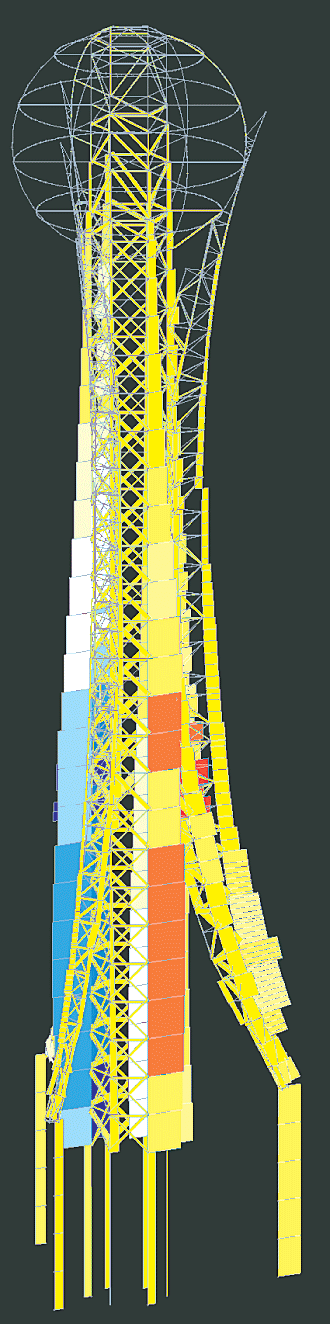

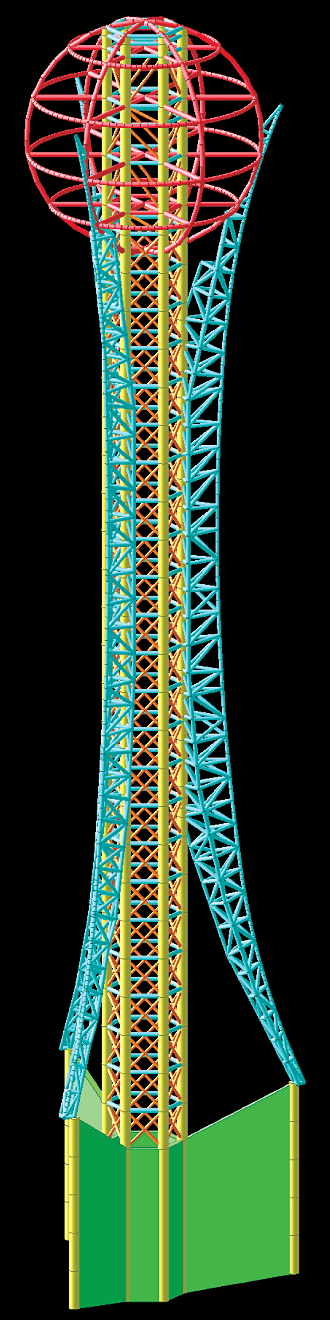

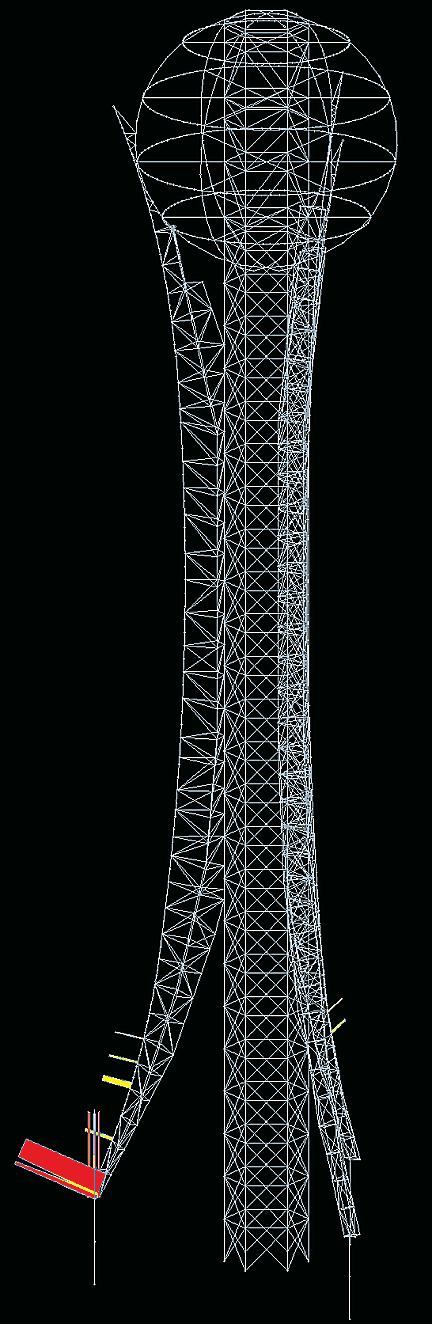

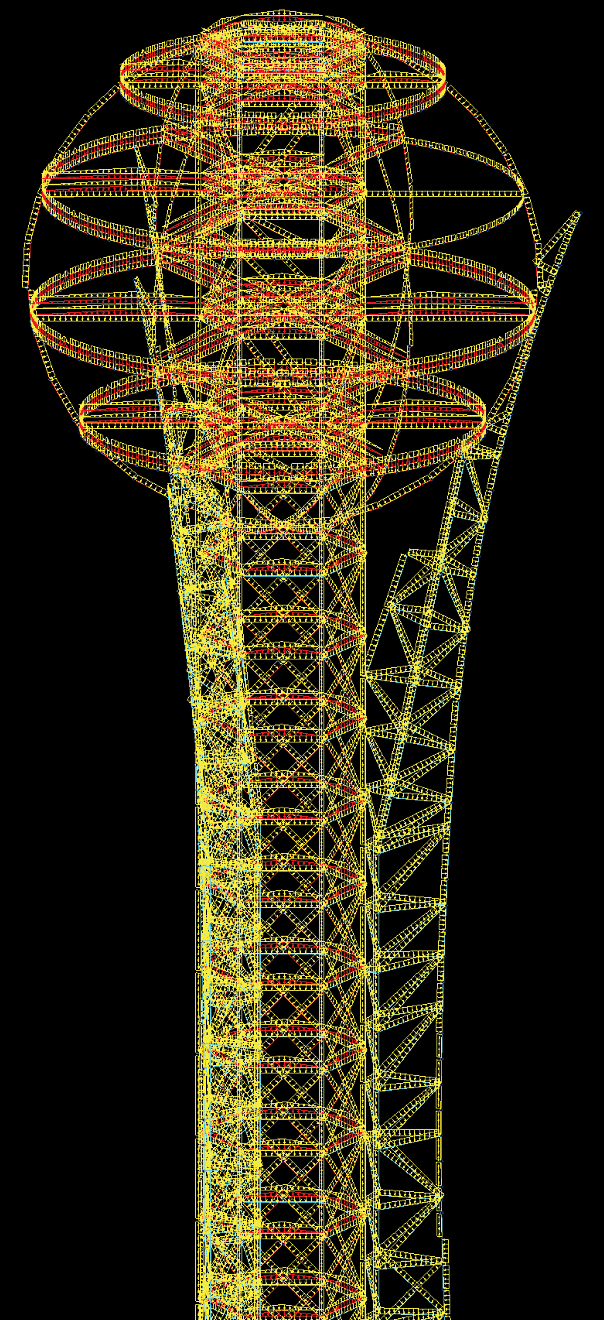

西湖塔 STRAT模型湖 程序导算荷载 构件最大轴力 屈服状态 小震变形 大震变形 钢管柱纤维应力

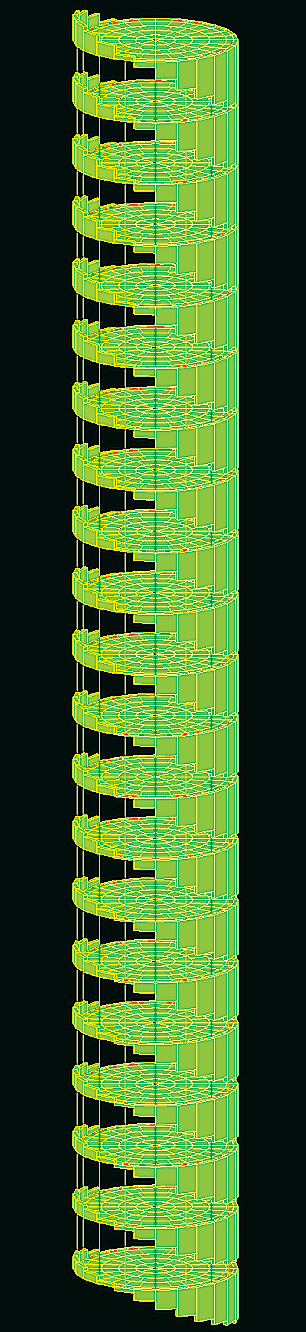

西湖塔 STRAT模型湖 程序导算荷载 构件最大轴力 屈服状态 小震变形 大震变形 钢管柱
纤维应力

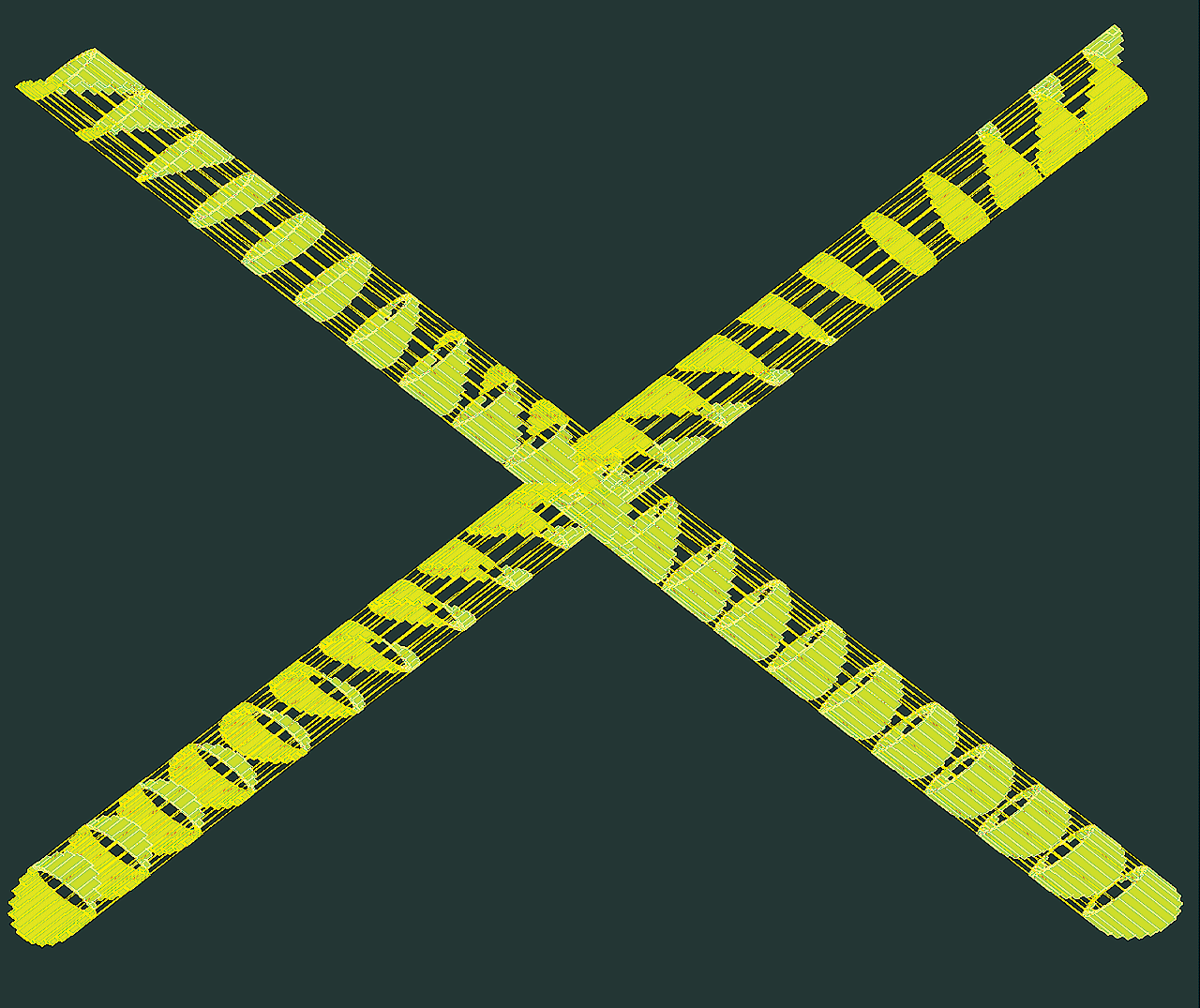

纤维应力 纤维应力 钢管撑纤维应力 钢管撑纤维应力




大震PushOver计算功能



1、高精度计算模型。(同大震弹塑性)
2、全新的PushOver计算方法,采用荷载总量控制机制。

    ◆ 计算是否完成由加载控制:加载过程中结构破坏倒塌,表明抗震能力不足;如全部加载后结构仍成立,则根据最终的弹塑性变形量、塑性开展程度、构件破坏状态,量化地评估结构抗震性能。
    ◆ 得到更客观、直接的结构大震性能评估
3、首次在拟静力分析分析中包含结构扭转影响,更真实地反映大震作用下复杂结构的抗震性能。
4、完善的输出结果,面向工程设计。(同大震弹塑性)

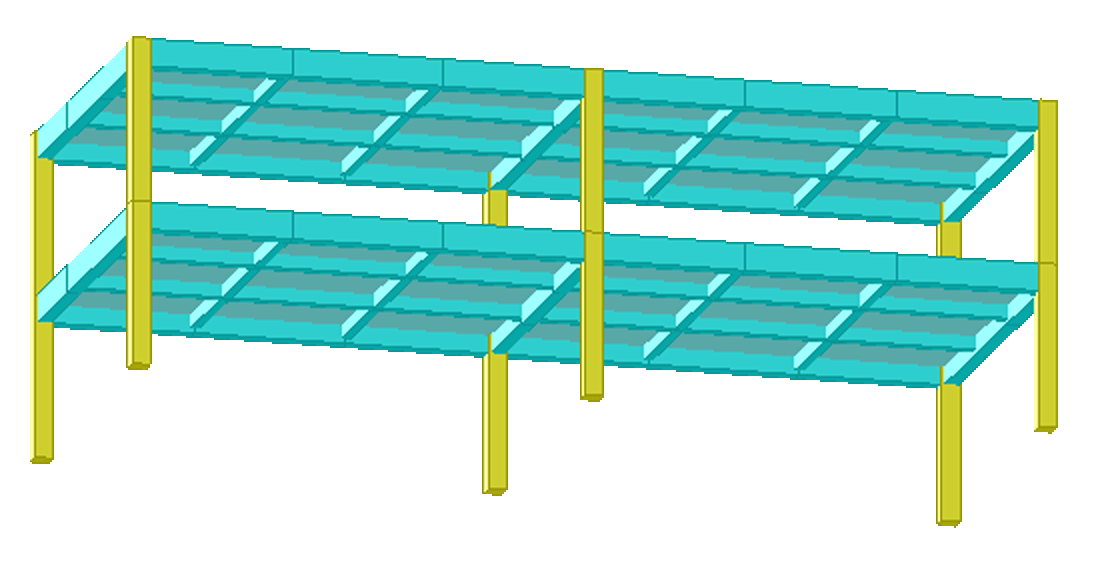

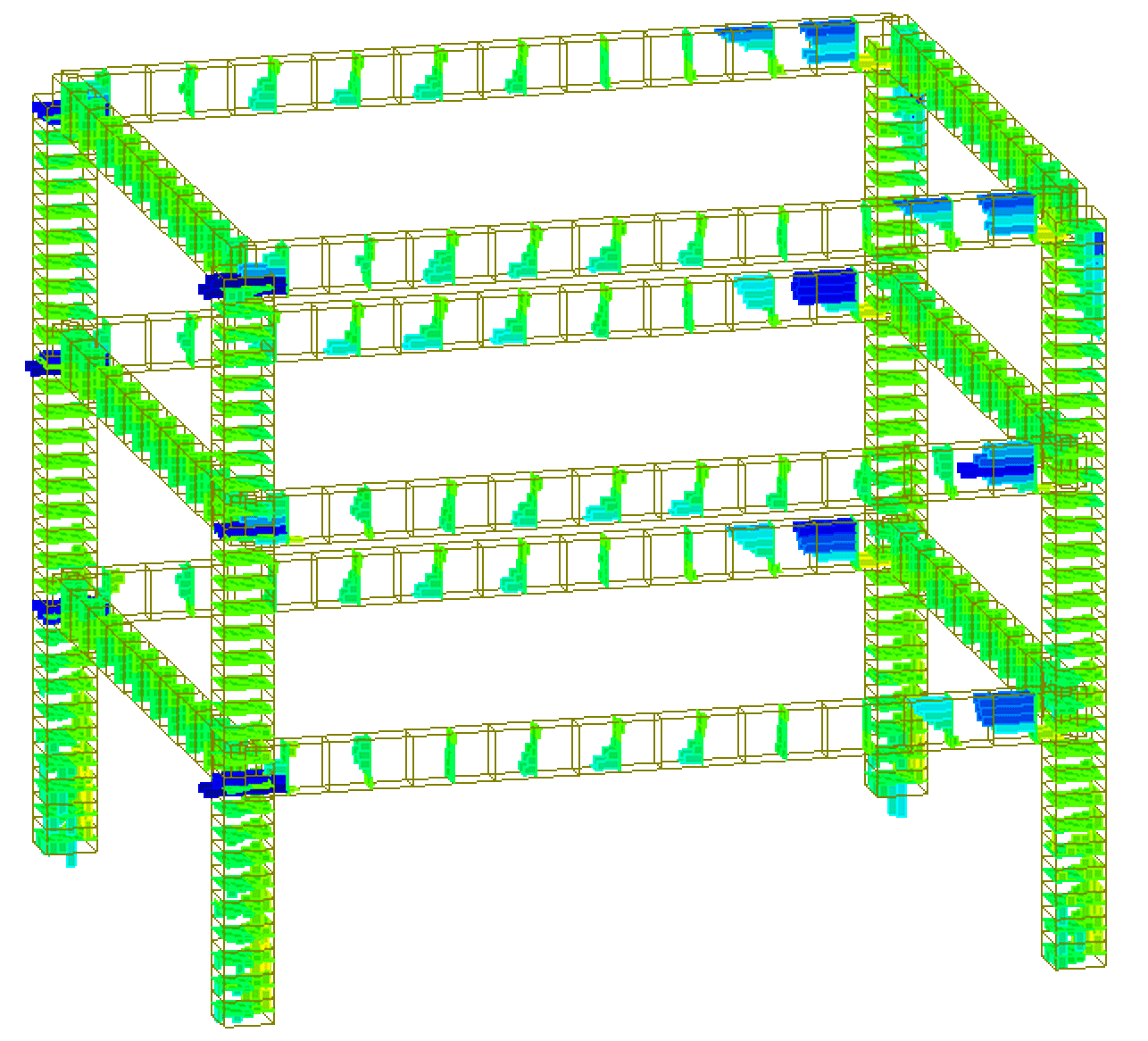

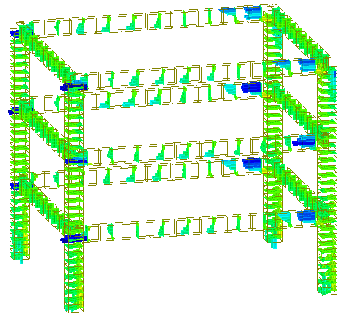

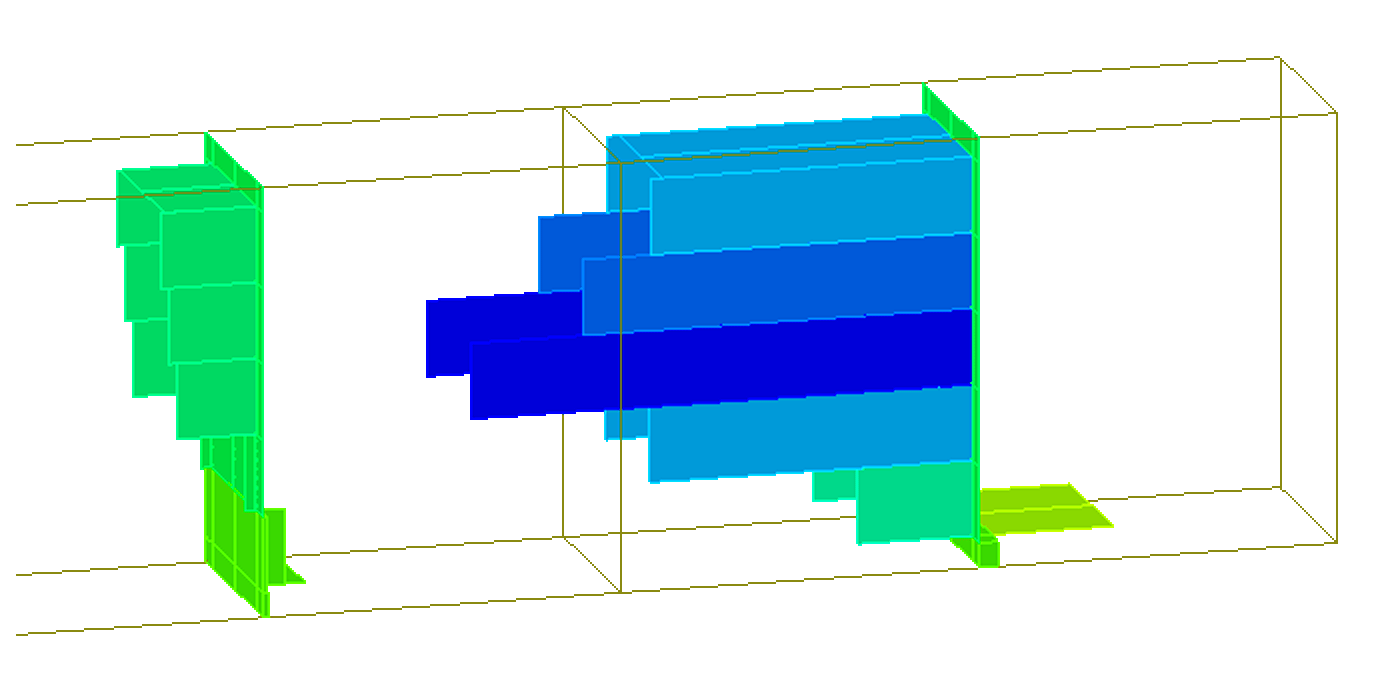

Non-纤维单元-整体
Non-纤维单元-整体
Non-纤维单元-梁端
Non-纤维单元-梁端
Non-纤维单元-柱Non-纤维单元-柱

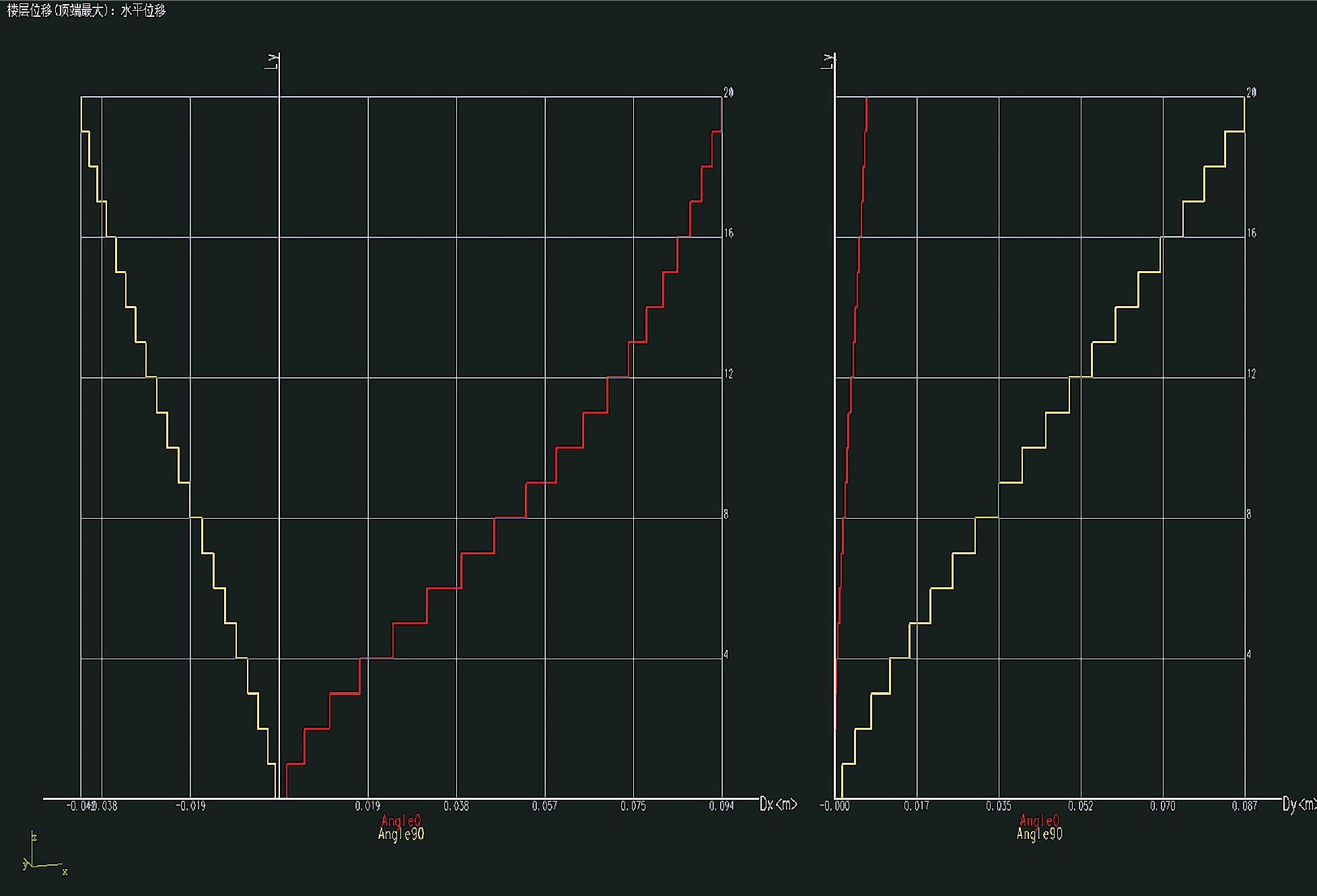

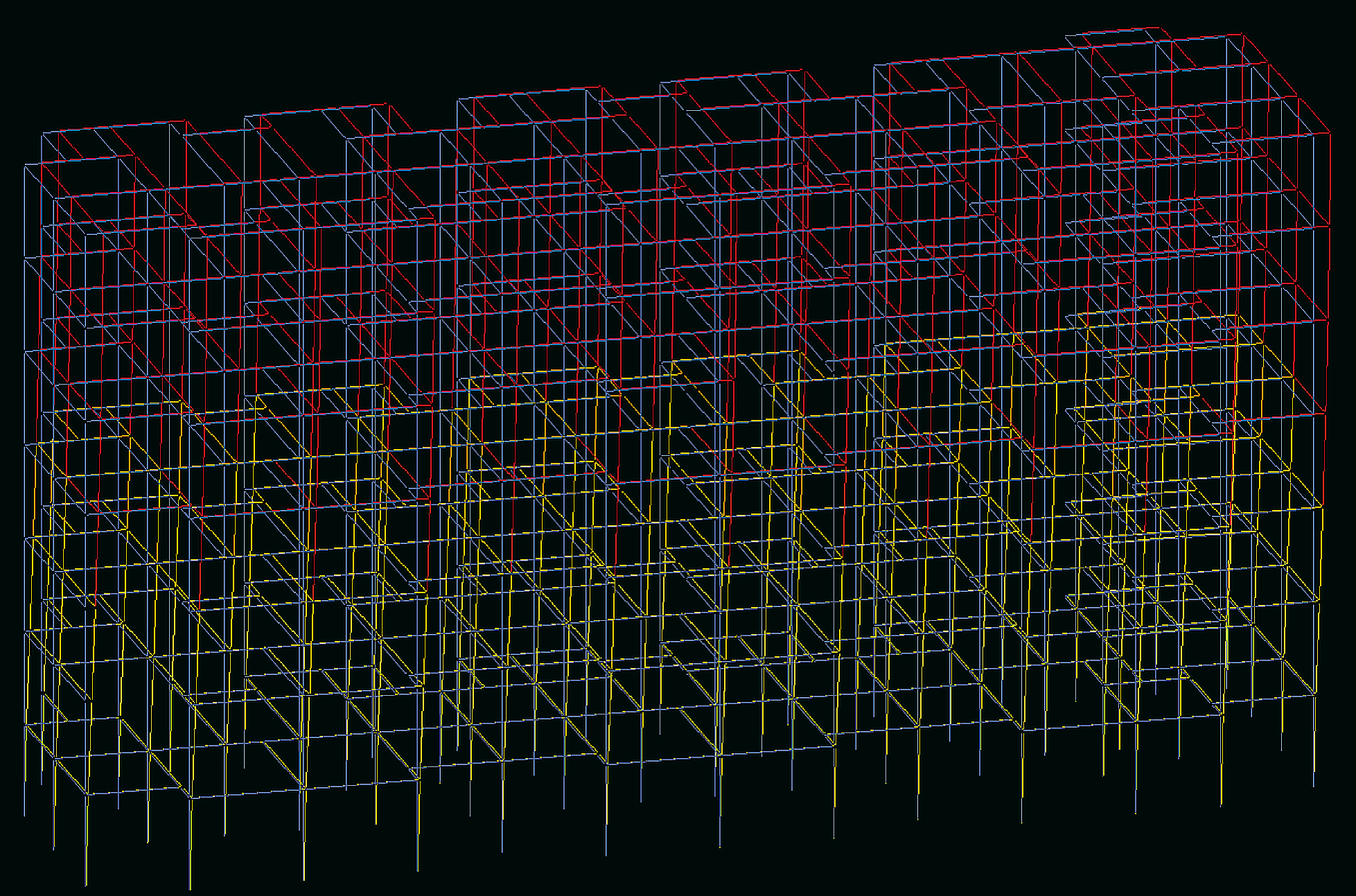

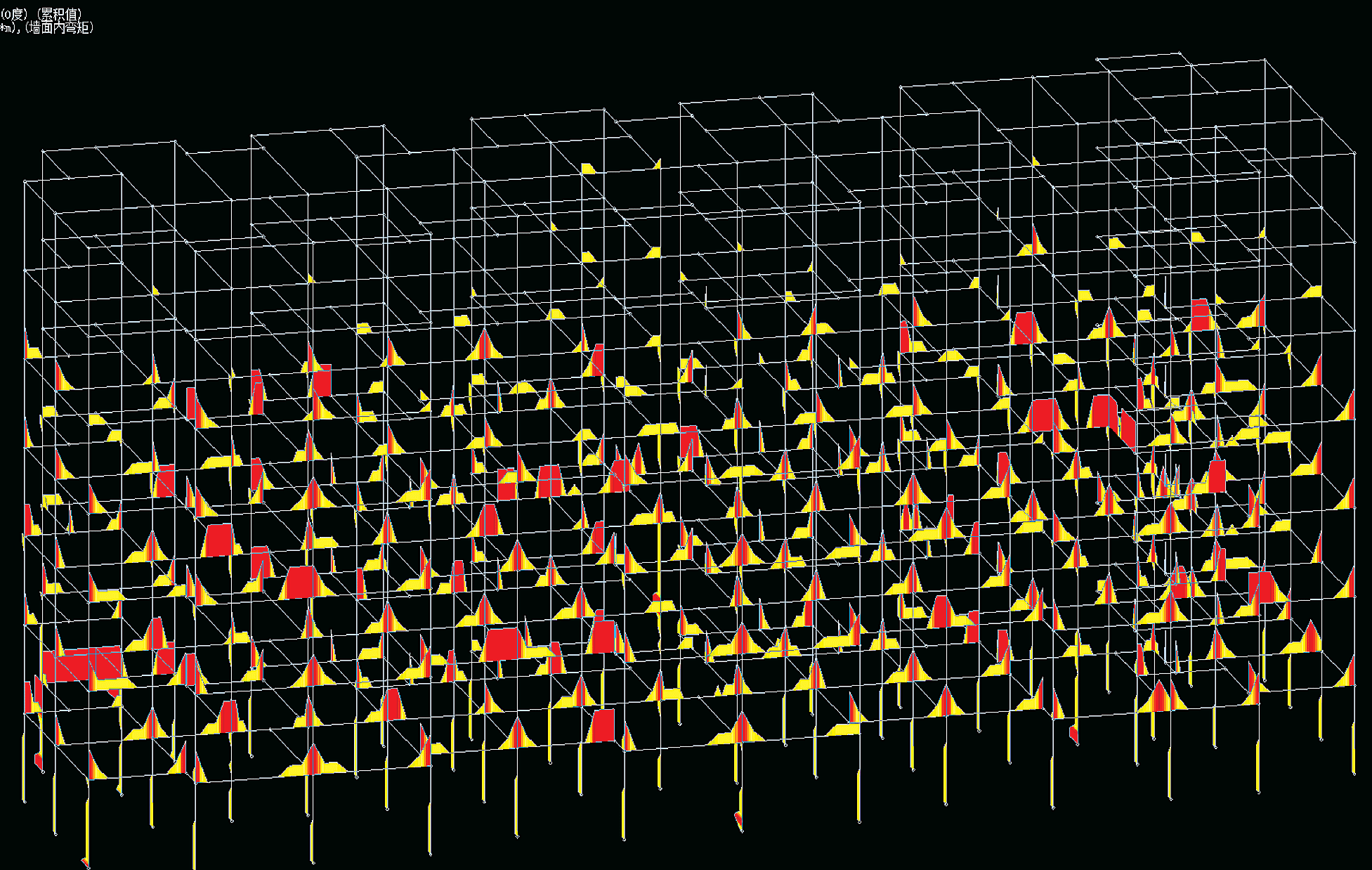

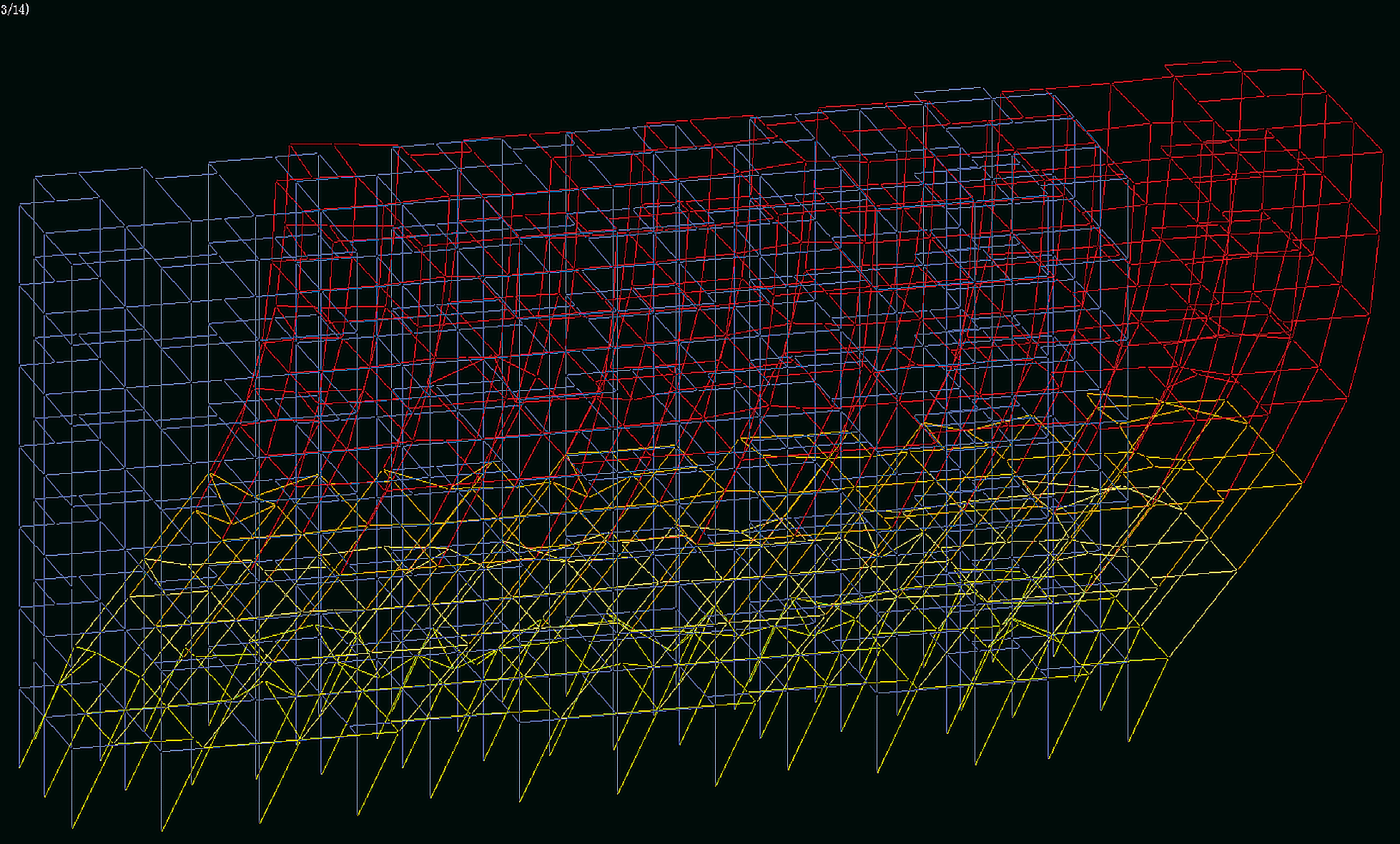

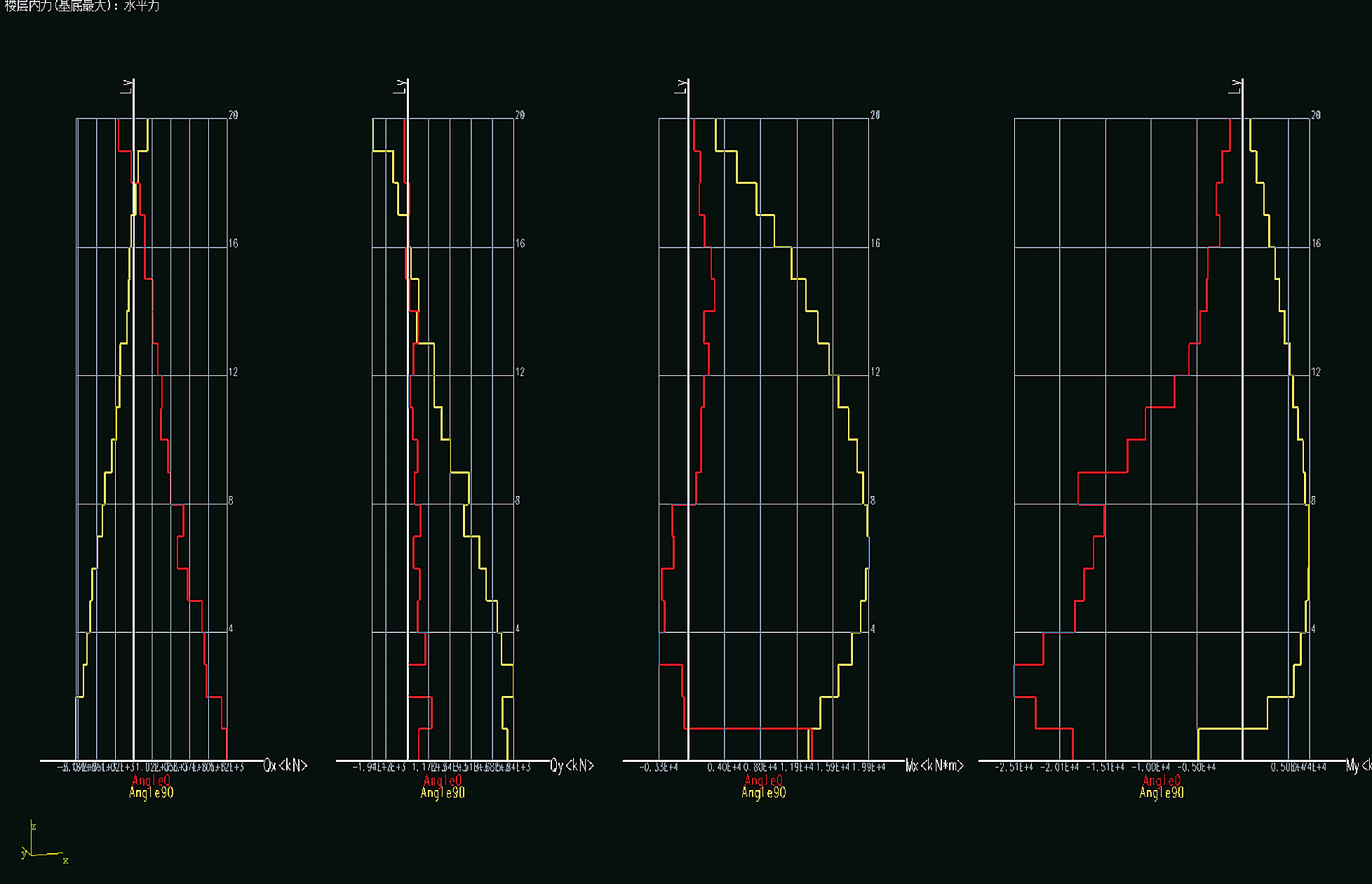

小震变形 大震变形 屈服截面 P楼层侧移 楼层内力
小震变形 大震变形 屈服截面 P楼层侧移 楼层内力



广义时间过程计算功能
(全过程模拟施工计算)



1、一种新型的有限元计算模型。所有计算元素,单元、荷载、支座、材料等,均具有时间属性,随时间而变化,或随时间激活灭活。以时间为线索,以能量的累积、保持、释放、转移为机制,实现多结构状态、多荷载状态的混合计算。
2、广泛的用途。

     混凝土收缩、徐变计算。混凝土构件。型钢混凝土、钢管混凝土中混凝土收缩徐变计算,能计算单个构件层次上的内力重分布。
    ◆ 全过程模拟施工。模拟建造过程、拆卸过程,建造、拆卸可重复交替进行。模拟临时支护、阶段性铰支。
    ◆ 加固、改造工程。老结构卸载,材料老化。粘钢/粘纤维/加固构件再加载模拟。部分改造结构的再加载。
    ◆ 预应力结构的分阶段、分批张拉施工模拟。
    ◆ 超长结构整体季节温度变化计算。
    ◆ 高层结构整体二阶变形、整体稳定计算。
以上功能可以混合使用,如模拟施工、季节温度计算中考虑收缩、徐变,整体二阶变形中考虑施工过程影响。
3、开发解析函数计算器,可以用解析函数定义变量。支持sin()/asin()/log()/ln()等绝大多数数学函数,支持四则混合运算。

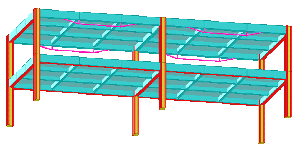

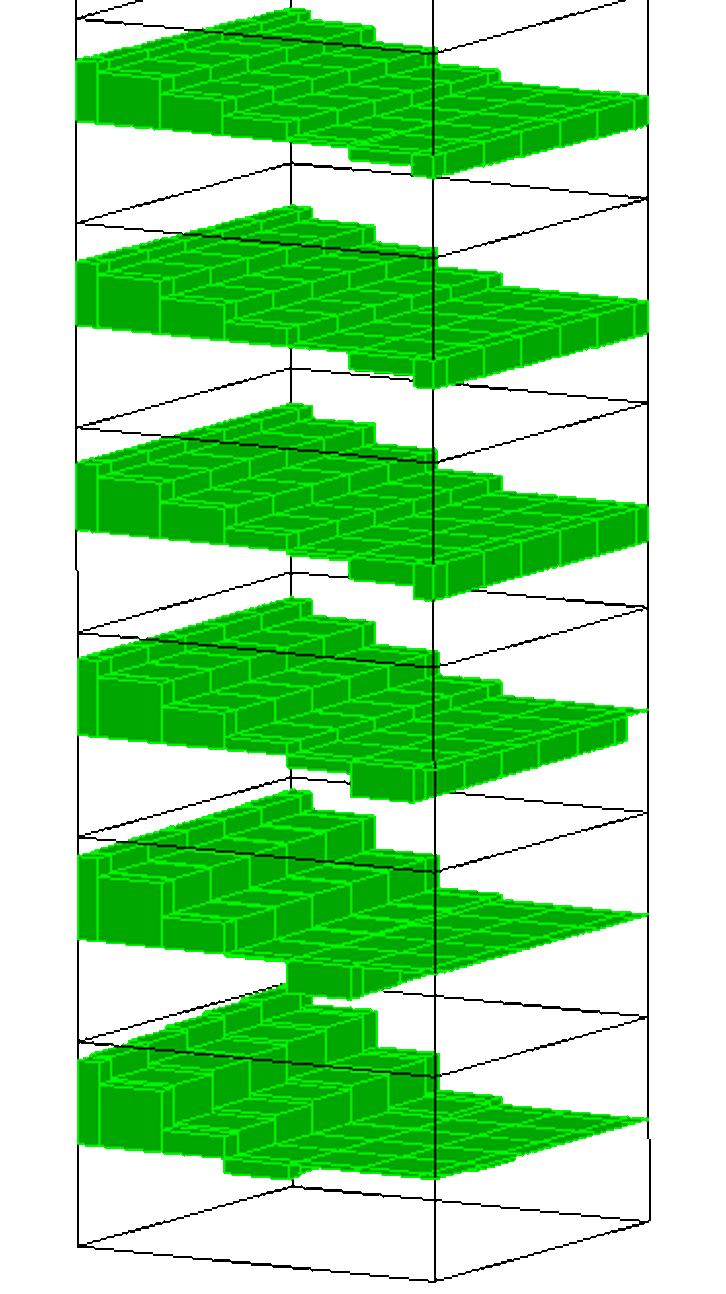

Time-加固-原 Time-加固-新
Time-加固-原 Time-加固-新

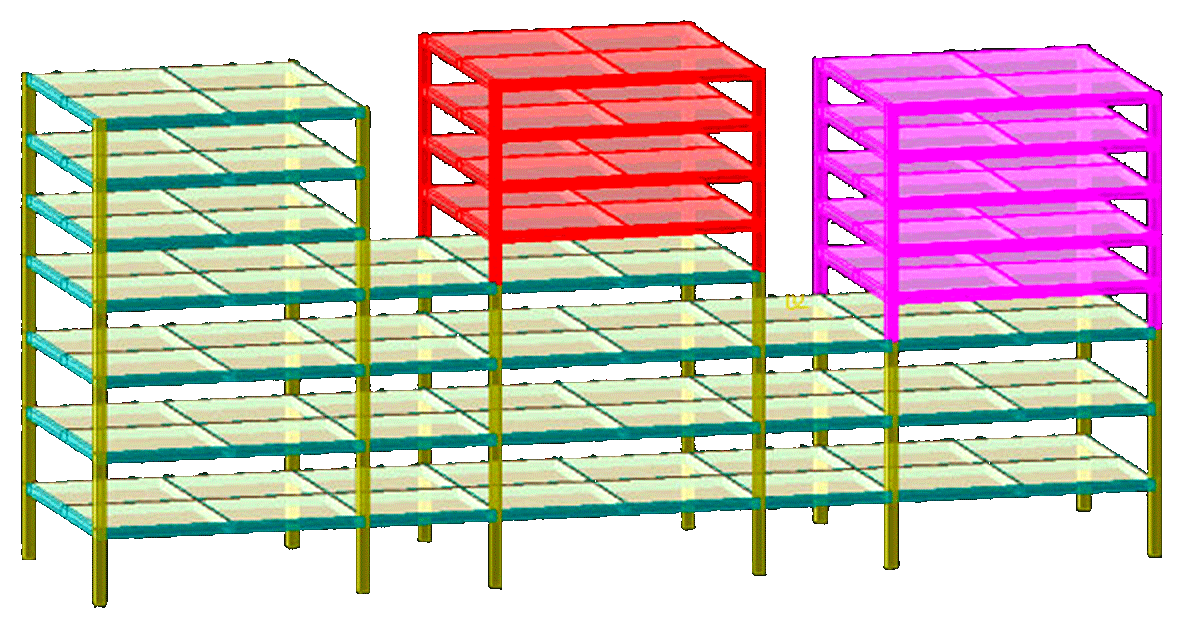

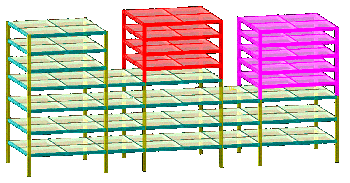

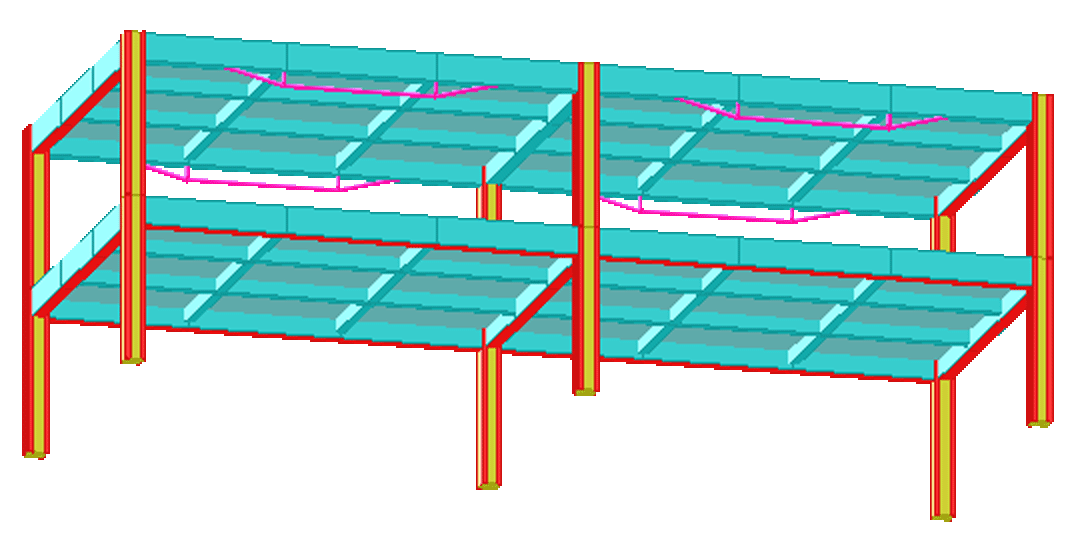

多塔-模型
多塔-模型

球体水池、椭球体水池 进一步夯实STRAT作为高端分析软件的基础。
球体水池、椭球体水池 丰厚技术储备基础上的技术结晶。
球体水池、椭球体水池 包含多项创新性技术,学科难题上的突破,促进学科和技术的进步
积分算子法,新型纤维单元,粘结滑移数学模型,裂缝宽度间距计算,新型PushOver算法,时间过程模型
