一体化基础分析与设计功能

★ 适用于多高层、高耸、水池筒仓、地下构筑物等各类基础



● 一体化设计
  ● 上部结构、基础在同一界面中实现——只需一个文件记录全部数据。
  ● 基础计算、配筋、施工图等,均与上部结构在同一界面内进行。
  ● 基础、上部没有本质区别,多数情况两者有机统一。一体化模型使软件适应任意复杂结构的处理。
  ● 一套软件、一种模式,实现各类结构基础设计——多高层、水池筒仓、地下构筑物……

● 一体化结构模型
  ● 统一的细分板单元模型。独基、条基、筏板,均采用细分有限元模型。避免了弹性地基梁的计算误差。各类型基础内力、沉降计算结果高度一致。
  ● 真正实现上下部结构的协同计算。上、下部真实模型参与计算(非静力凝聚刚度)。上部结构采用协同分析的结果,进行验算和设计。
  ● 实现弹性地基法、倒楼盖法的统一。实现倒楼盖法柱底内力、地基反力的自然平衡(创新技术)。弹性地基、倒楼盖结果没有本质不同、只有量的差别。

● 高精度计算
  ● 精细化计算模型 精细优化的剖分网格,底板计算考虑柱截面域影响——不但能计算,而且计算准确。
  ● 与真实沉降一致的弹性地基刚度 土弹簧:根据布辛奈斯克沉降;桩弹簧:根据Mindlin沉降。
  ● 精确积分计算基础沉降。

● 方便快捷的操作——STRAT一贯风格
  ● 自动设计基础。自动设计柱墙下独立基础、承台,设置偏心、转交。自动判断相连柱、墙并设计合并基础——一次框选完成全部基础布置。自动设计多柱基础、多墙基础。
  ● 自动布设基础梁。判断并复制上部主梁作为基础梁(剔除次梁)。
  ● 全面的桩基设计。自动设计单柱承台、多柱承台。布设轴线桩、群桩。桩作为独立图形,可以任意修改(添加、移动、删除)。
  ● 自动添加覆土、水浮力荷载。



● 强大的适应性
  ● 适应各种类型基础(多高层、水池筒仓、构筑物……)。
  ● 适应桩基、筏板、条基、独基混合基础。
  ● 适应不等高基础,不等高底板与侧墙、楼板的整体计算。

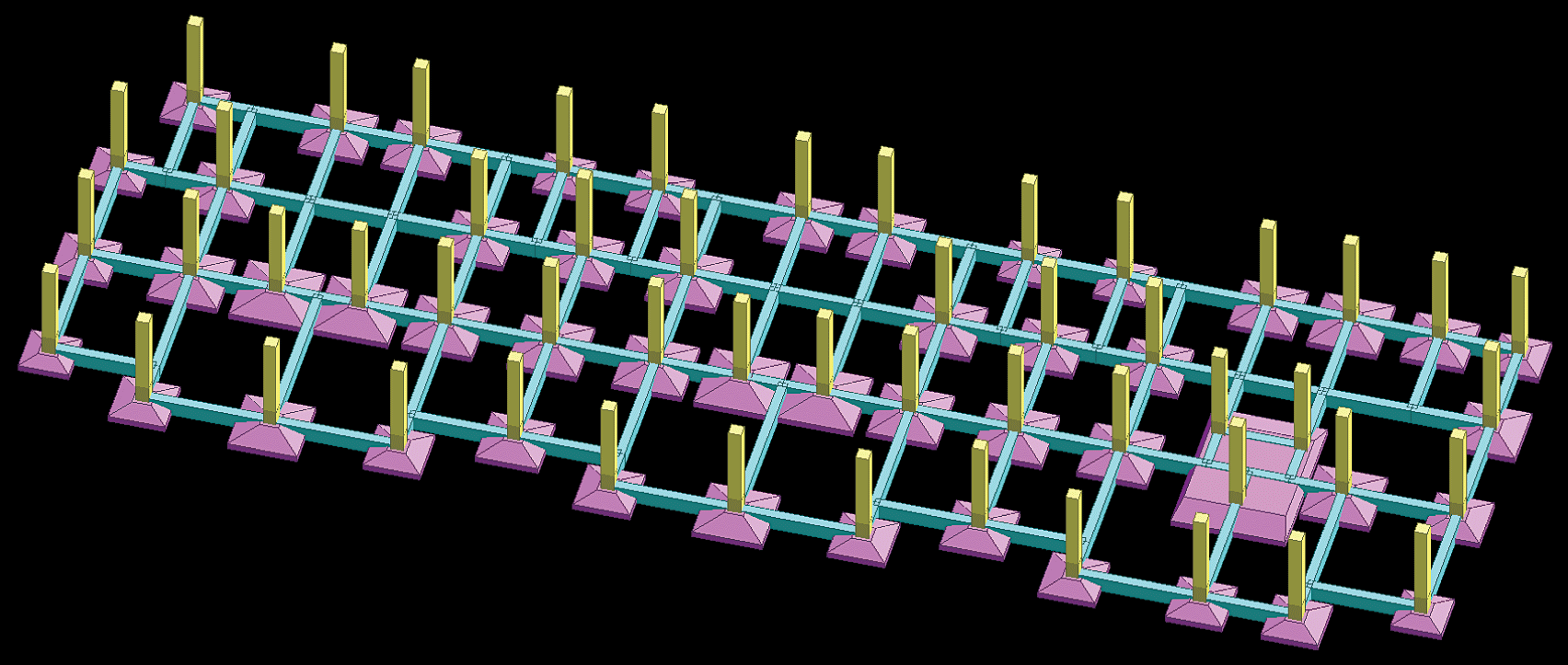

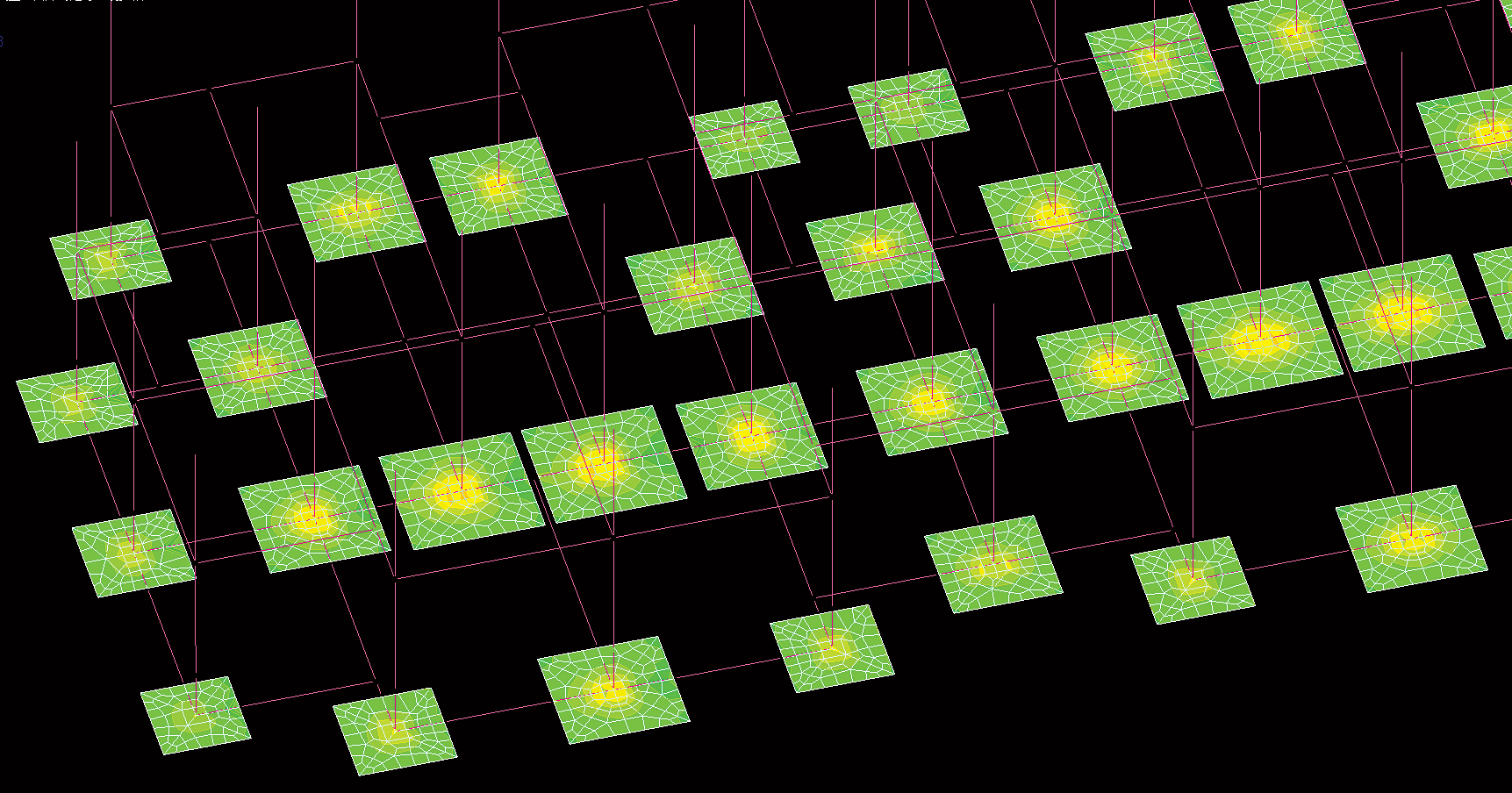

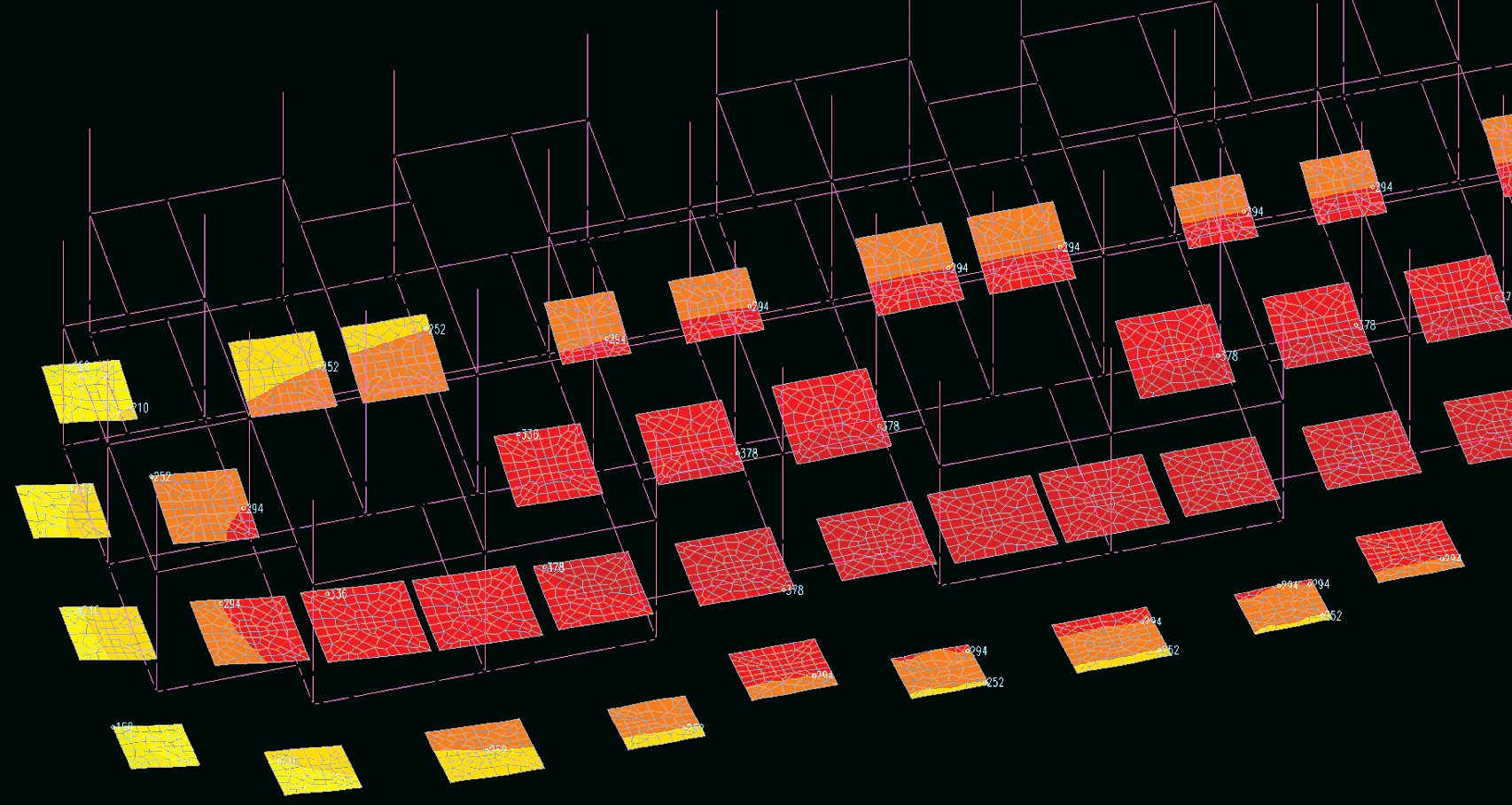

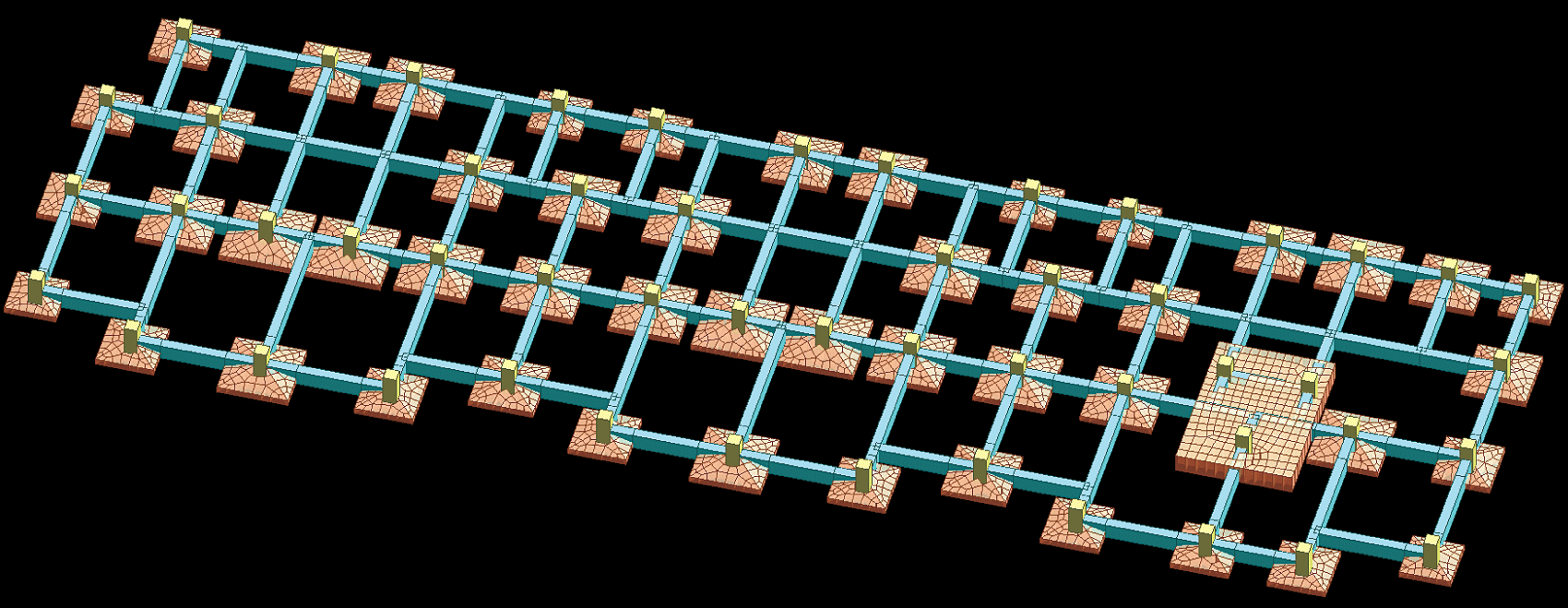

基础模型 底板弯矩(有限元计算) 沉降
基础模型 底板弯矩(有限元计算) 沉降

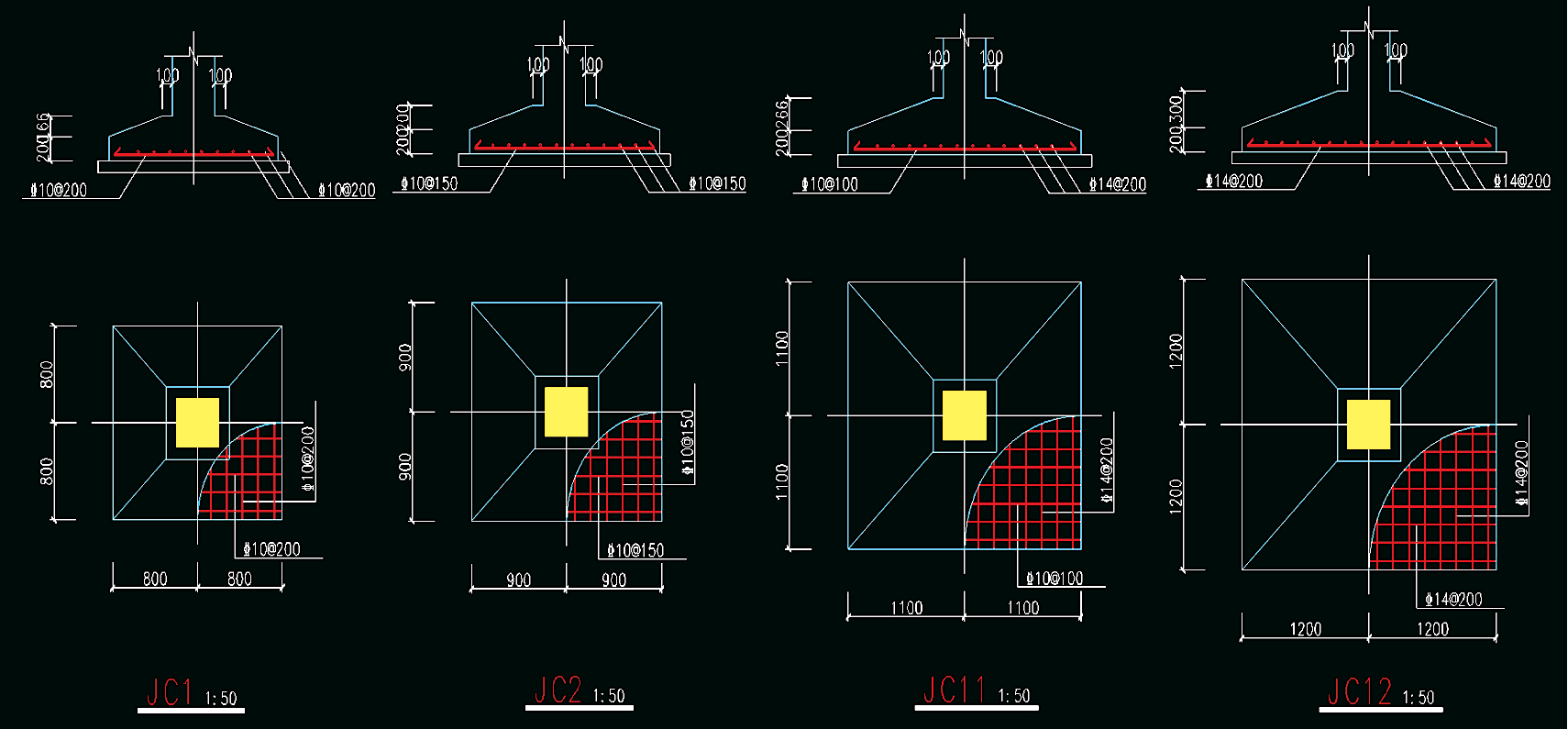

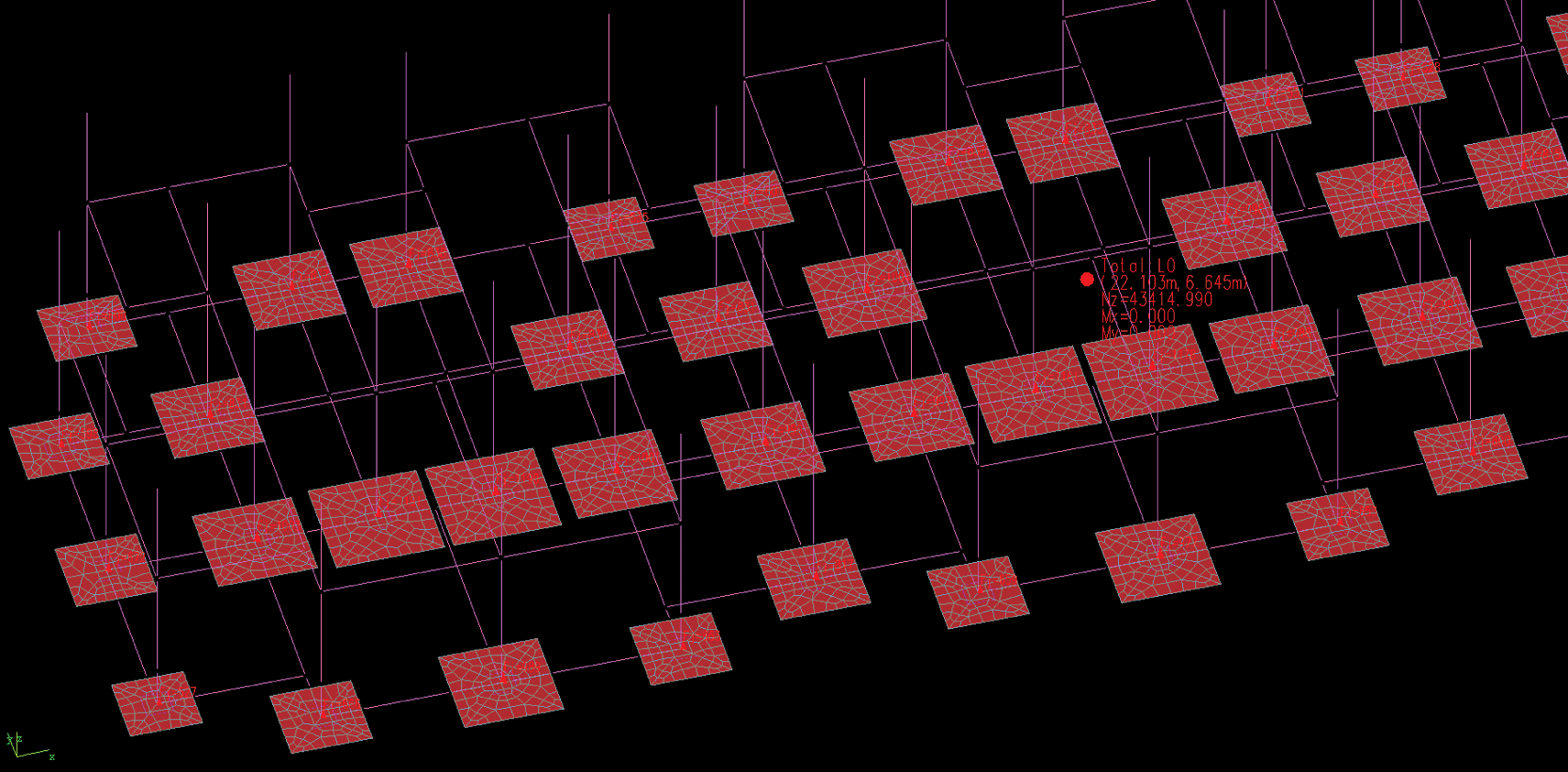

有限元模型 地基反力 施工图
有限元模型 地基反力 施工图
