轻型薄壁钢住宅钢结构设计功能
(Websteel Structure,无比钢)




● 节能.环保的新型结构型式,一种成熟的住宅钢结构体系。
● 基于STRAT强大的图形、计算平台,先进实用的无比钢设计软件
● 研究基础上的开发,采用新型整体分析模型,提供无比钢新型设计方法和理念
● 详细验算每根杆件、每个栓钉,使这种结构的设计科学化、体系化
● 先进计算、设计手段,发掘无比钢的技术潜力,促进新结构的发展和应用。 ----STRAT再一次成为新技术的推手

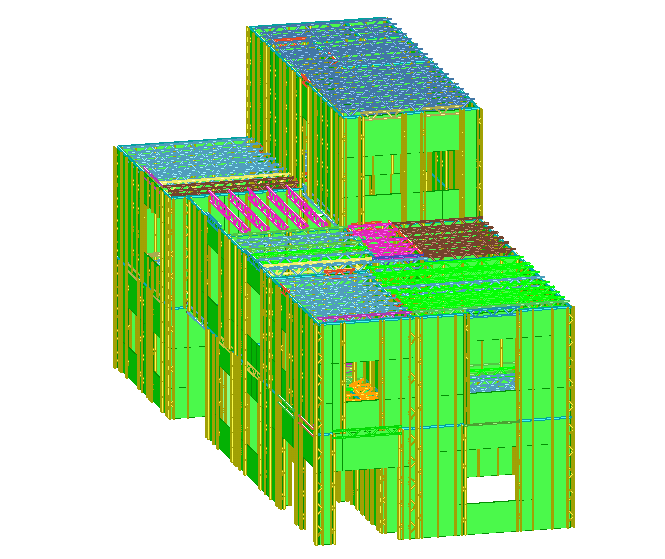

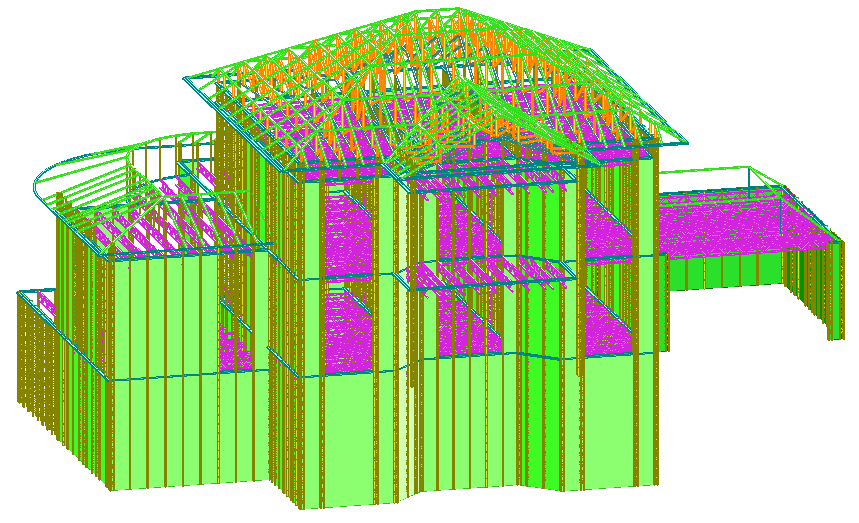

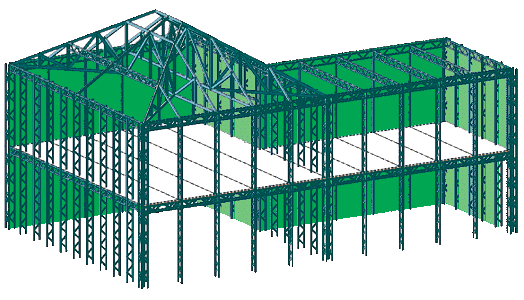

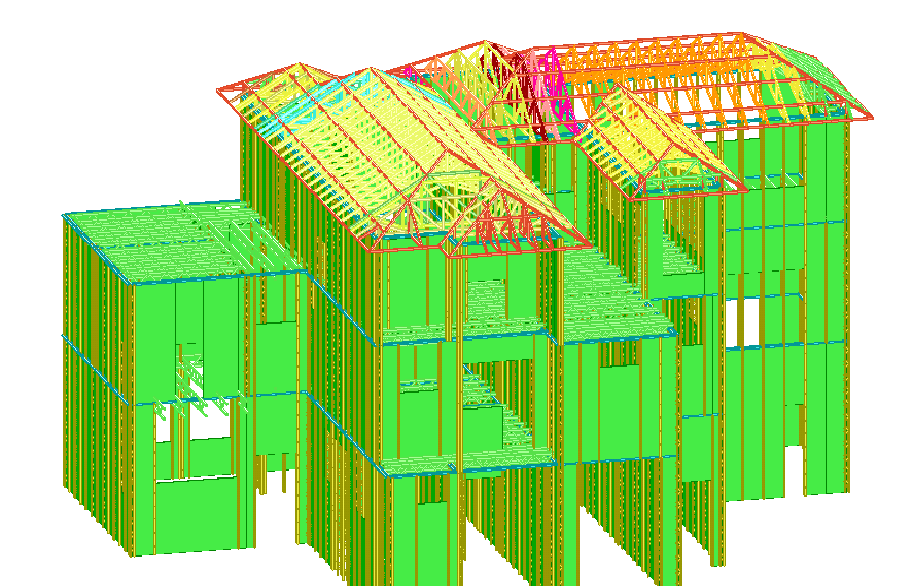

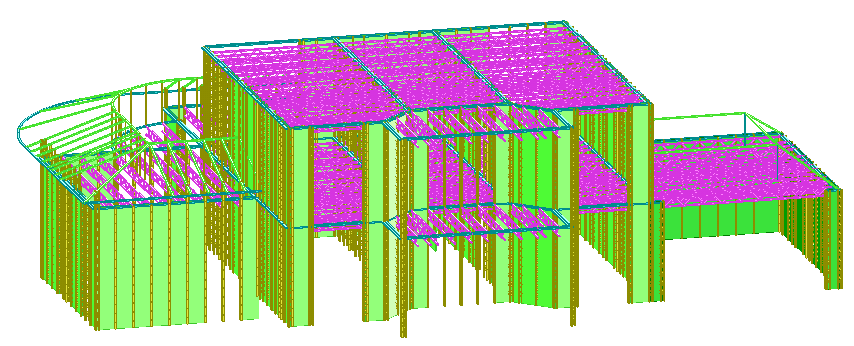

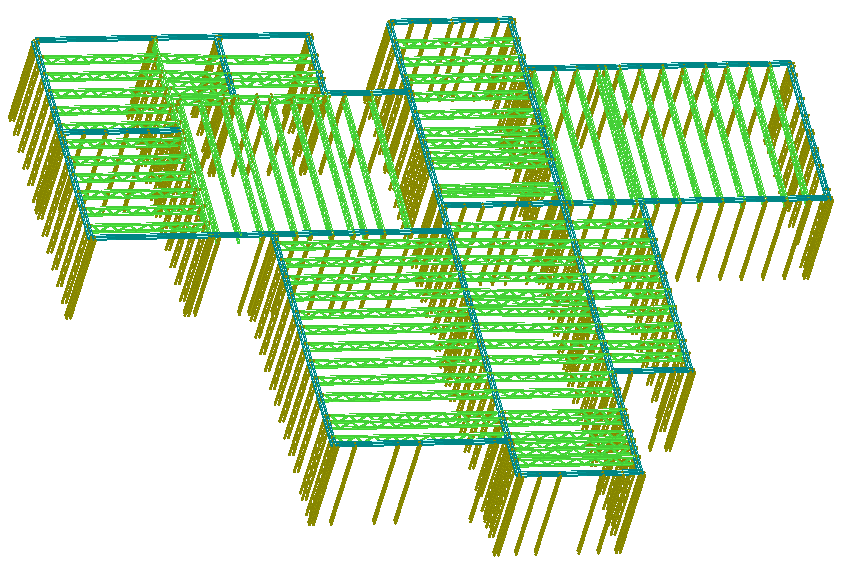

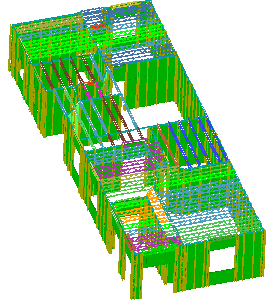

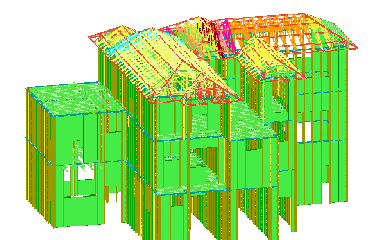

1、 利用STRAT软件强大的三维图形功能,建立包含桁架梁、桁架柱、木墙板、屋面三角桁架的三维空间模型。

2、 每个偏撑桁架、每片木墙板均参与结构计算,确保各个环节、各个部位均满足受力要求,使这种新型结构体系的设计更安全、合理,并在此基础上实现结构设计的优化。

3、 展开针对轻型薄壁钢结构的研究,符合偏撑桁架受力特点的基本计算模型:偏撑桁架的刚度计算、强度验算、稳定验算(这种偏撑桁架的受力完全不同于普通的桁架结构)。

4、 全面细致的构件验算,包括偏心桁架的立柱、剪撑的强度稳定验算,连接剪撑、立柱的销钉的抗剪验算、得到需要销钉的面积,木墙板的强度和固定墙板所需要的销钉面积。

5、 具有单柱单撑、单柱双撑、双柱单撑、双柱双撑、三柱多撑等各种截面类型,具有双向受力的双偏撑柱类型,适用轻型薄壁钢住宅结构的各类构件的计算要求;

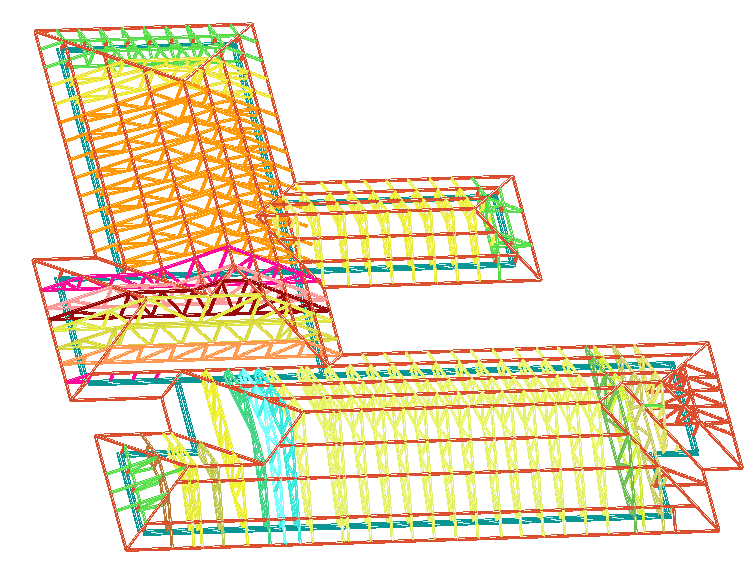

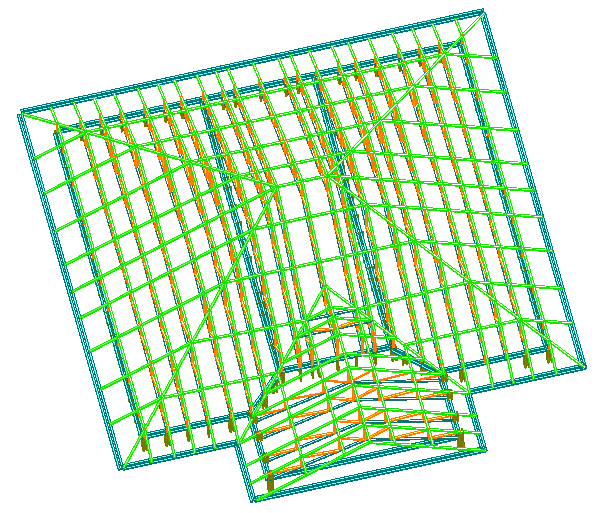

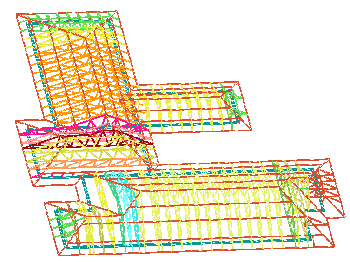

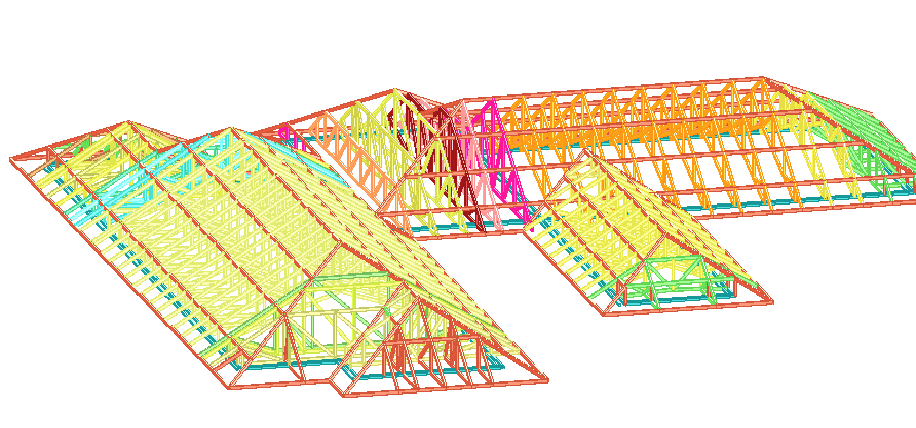

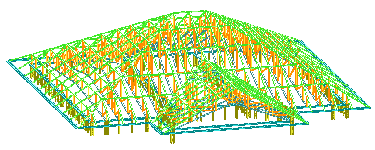

6、 利用STRAT强大的三维图形功能,实现复杂别墅坡屋面、复杂屋面桁架的三维空间精确定位,直接确定空间桁架的尺寸和空间关系。----实现结构建模完成,及结构设计完成。

7、 输出偏心桁架、屋面桁架的轮廓线图,标注长度和截面,简单处理后即成为设计图纸。

8、 利用STRAT技术平台,可以实现传统无比钢结构体系之外的复合结构设计:
     1) 以型钢为受力主体、无比钢为维护结构的复合结构
     2) 在已有结构基础上,用无比钢加建、改造的特殊结构。

无比钢
无比钢别墅 无比钢别墅
别墅(阿曼)
无比钢别墅 无比钢别墅
无比钢别墅 无比钢别墅
别墅(晋祠花园)

无比钢别墅 无比钢别墅
无比钢别墅 无比钢别墅
别墅(俄罗斯)

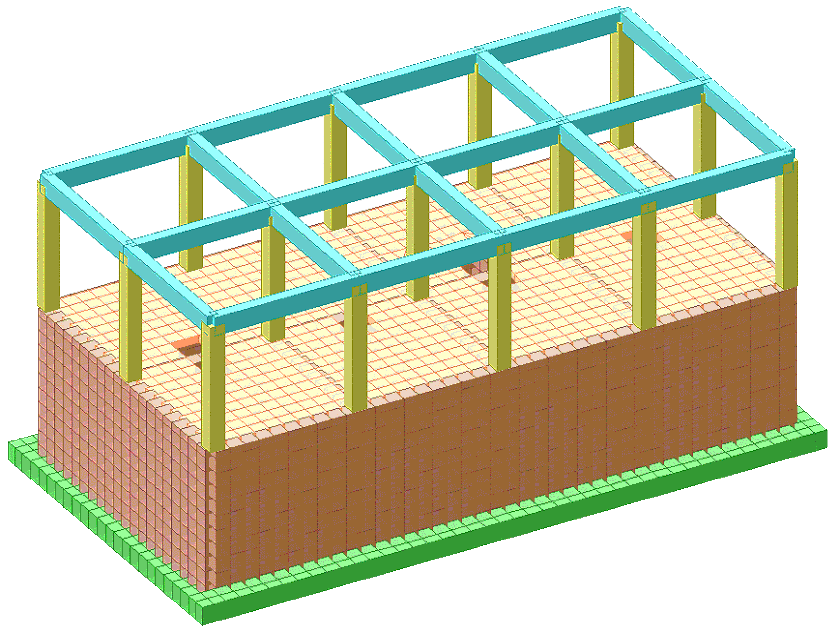

球体水池、椭球体水池 STRAT软件使轻型薄壁钢住宅钢结构的计算、设计符合中国规范要求。
球体水池、椭球体水池 当前国内无比钢设计,基本上都采用STRAT软件
球体水池、椭球体水池 STRAT无比钢设计功能研究开发,得到加拿大Interlandbank International Corporation
(专利技术持有人)委托和经费资助

STRAT软件模块
  三维图形前处理 Prep 核心计算模块 Strat 建筑结构专用后处理Archi 通用图形后处理 Plots 施工图 Design

STRAT分项功能:
多高层 钢结构 水池筒仓 空心板 施工图 预应力
无比钢 大震弹塑性 PushOver分析 全过程模拟 基础分析与设计
