多高层建筑结构设计功能

★ 适用多高层混凝土结构、钢结构、钢-砼混合结构。砖混结构,配筋砌块剪力墙结构
★ 多塔/联体/错层/夹层,转换层/厚板转换/支撑/坡屋面,弹性楼板/局部弹性楼板

● 国际领先的全三维图形系统
● 完全意义上的三维图形系统,任意复杂空间结构直接建模,不需借助其它图形系统。突破国产软件图形功能薄弱的瓶颈,简便快捷超过国际同类软件。
● 同时具备完善二维建模功能,符合常规建筑结构的特点。
● 特有的二维建模、三维修改模式,比常见标准层模式效率提高一倍。
● 类似AutoCAD的操作模式(独立平台),易学易用。自定义简写命令、图层、节点捕捉、坐标偏移输入、点框选自动切换、F8正交等。无限Undo、无限Redo。单元类型/截面/厚度/材料多重选择过滤。
● 准确的模型,建筑结构计算技术的新发展
● 准确的坡屋面三维模型,区分恒、活的导荷模式,倾斜面的风荷载。包含坡屋面板,体现倾斜楼板对结构受力的显著影响。
● 准确的空间楼梯模型,包含梯段、折角梁、平台小立柱。体现倾斜楼板对结构受力的显著影响。
● 多塔底盘楼板、地下室顶板的精确有限元分析,按计算受力设计,不再盲目厚板构造。
● 不等高楼板梁的有限元精确分析,不再设双梁近似计算。
● 不规则楼板的有限元精确分析,绘制施工图。
● 强大的核心计算功能
● 自主研发的高性能核心求解器,具备百万自由度计算能力,计算速度快,性能稳定可靠。计算超大规模结构的利器。
● Lanczos等多种快速计算振型方法,计算竖向振型。
● 偶然偏心、双向扭转效应地震反应谱计算,计算竖向地震作用。
● 基底激振、多点激振时程分析,用户输入地震波。
● 高性能墙单元
● 自主研发的新型单元,采用全新的单元构造模式,墙元技术的突破。
● 准确计算梁墙连接节点,连梁直接用梁单元模拟。
● 不再存在不同连梁模型(开洞模式、设梁模式)导致不同结果的异常情况,计算结果客观、可靠,不再可调。
● 完善的荷载功能
● 特有的网格荷载功能。楼面荷载可三维复制、删除,结构改变只需局部修改。导算坡屋面、任意空间结构的面荷载,导算曲面垂直 荷载。
● 四种风荷载导算方法。楼层轮廓导算、表面导算、网格导算、镂空构件导算,适应任意类型结构的风荷载处理。能对建筑立面不同部位采用不同体型系数导算风荷载。

大震弹塑性时程计算 (点击进入链接)
PushOver性能设计 (点击进入链接)
全过程摹拟施工计算 (点击进入链接)

● 完备的规范验算功能 (满足高规、抗震等规范所有验算要求)
● 区分同一建筑中不同结构类型,分别采用相应规范验算。打破专业软件的界限,实现一套多能
● 自动判断角柱、框支梁柱、中心偏心支撑等特殊构件。
● 自动判别结构类型、抗震等级。
● 支持弱支撑框架验算,自动判断钢框架的侧移类型,计算弱支撑强度系数。
● 二阶变形、最小地震剪力、薄弱层计算、框支柱2(3)%剪力、偏心支撑等规范确定的各类内力调整。
● 特有的“修正D值法”计算楼层侧向刚度,准确反映转换层、框架底层的侧向刚度。同时计算刚性楼层、弹性楼层的侧向刚度。
● 振型扭转特征、最小质量系数,层侧移比(最大/平均)/层抗剪承载力比。
● 形成计算报告,包含审图需要的全部信息。
● 全面的构件验算功能
● 剪力墙端柱的双重验算:按柱配筋,按复合墙配筋。
● 混凝土柱双重验算:单偏压计算配筋,双偏压校核。
构件类型
几何形状
验算内容
混凝土 (梁/柱/撑)
直线、弧、变截面
配筋、裂缝、挠度
钢 (梁/柱/撑)
直线、弧、变截面
强度、稳定、挠度
钢管混凝土(圆/方,柱/撑)
直线、弧
承载力验算
型钢混凝土(梁/柱/撑)
直线、弧

配筋、裂缝、挠度
(型钢正交、斜交、任意异形)

钢-砼叠合梁
直线、弧
强度验算,拴钉计算,负筋计算
(可释放端部负弯矩)
混凝土剪力墙
配筋计算
砌体墙
轴压、剪切强度验算(含构造柱)
网状配筋砌体
轴压、剪切强度验算(含构造柱)
配筋砌块剪力墙
配筋计算(端部配筋、水平筋)

● 完善的混凝土结构施工图功能
● 楼板处理空洞、高低板跨,自动处理小跨度板负筋通长。
● 梁多层归并、同层归并,字符规避,出平法施工图。
● 柱、墙暗柱全楼自动找连续柱(不需要人工分层合并),连续柱之间自动归并,全楼统一编号,沿高度绘制柱、暗柱截面详图。区分约束、构造边缘构件。
● 复杂楼板绘制施工图(详见空心板楼盖功能)
● 开发人员有着丰富的工程设计经历,符合工程习惯。图面简洁规范,图纸直接可用。
大连国际贸易中心
多层-穹顶-框架-(茹立岸)
高层-钢管砼-(谭文杰)
游泳馆
高层-双塔转换层-(广西综合院)
上海同济医院-(同济设计院)
马鞍山市市府广场


空心板高层
高层结构
44层超高层
圆弧高层-中山公寓
扭塔

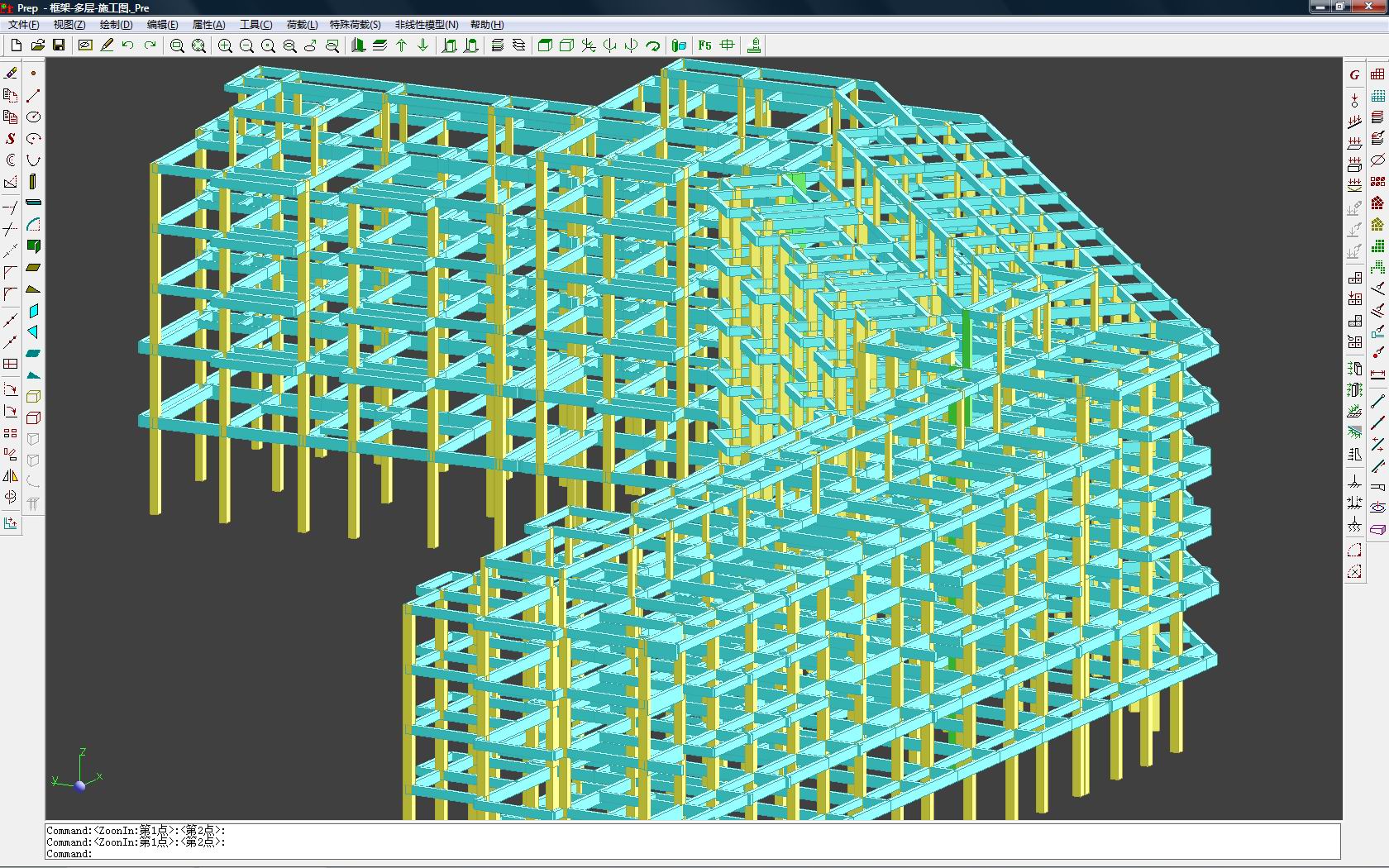

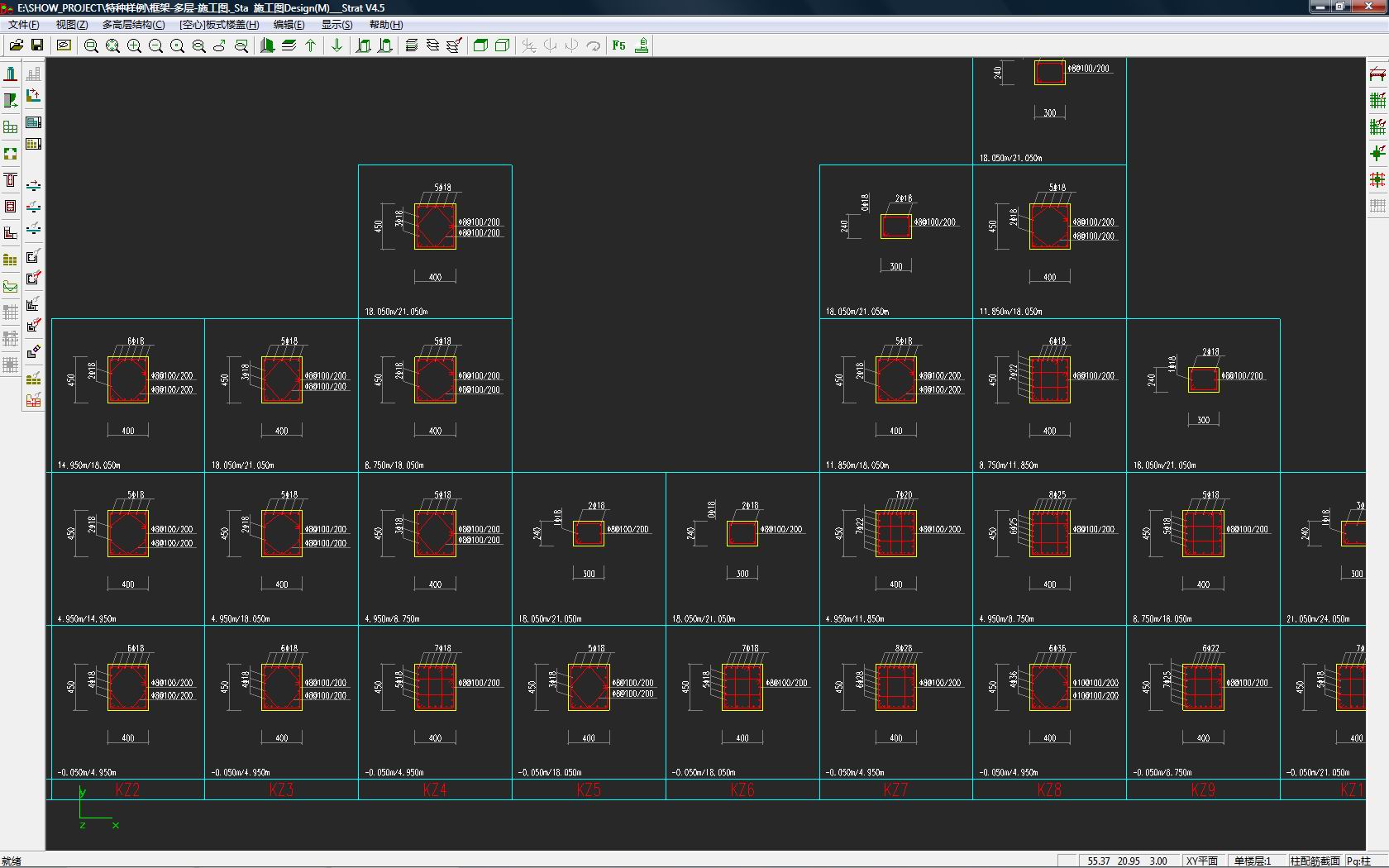

施工图模型 施工图柱详图

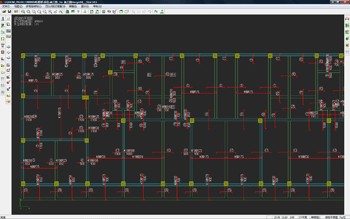

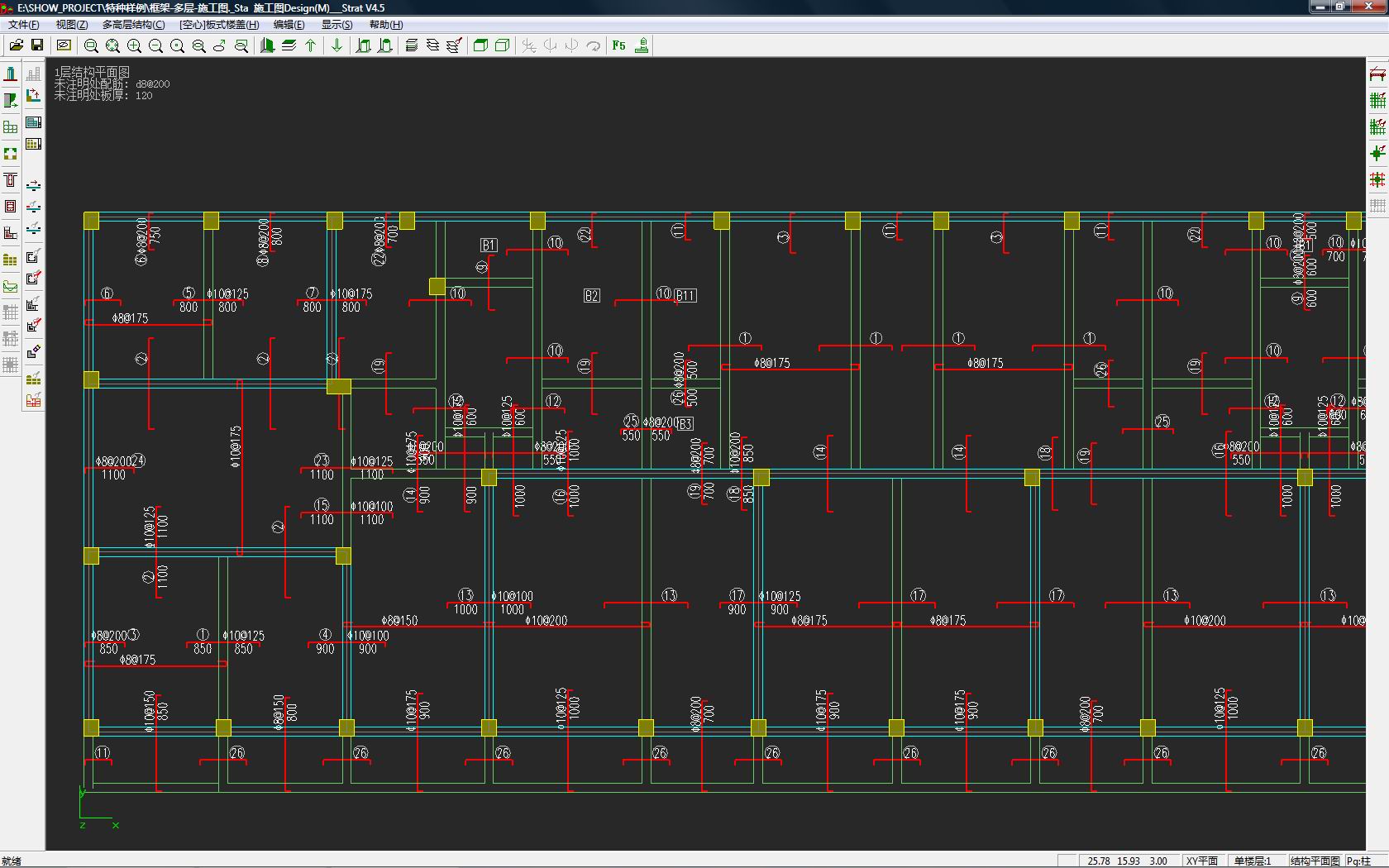

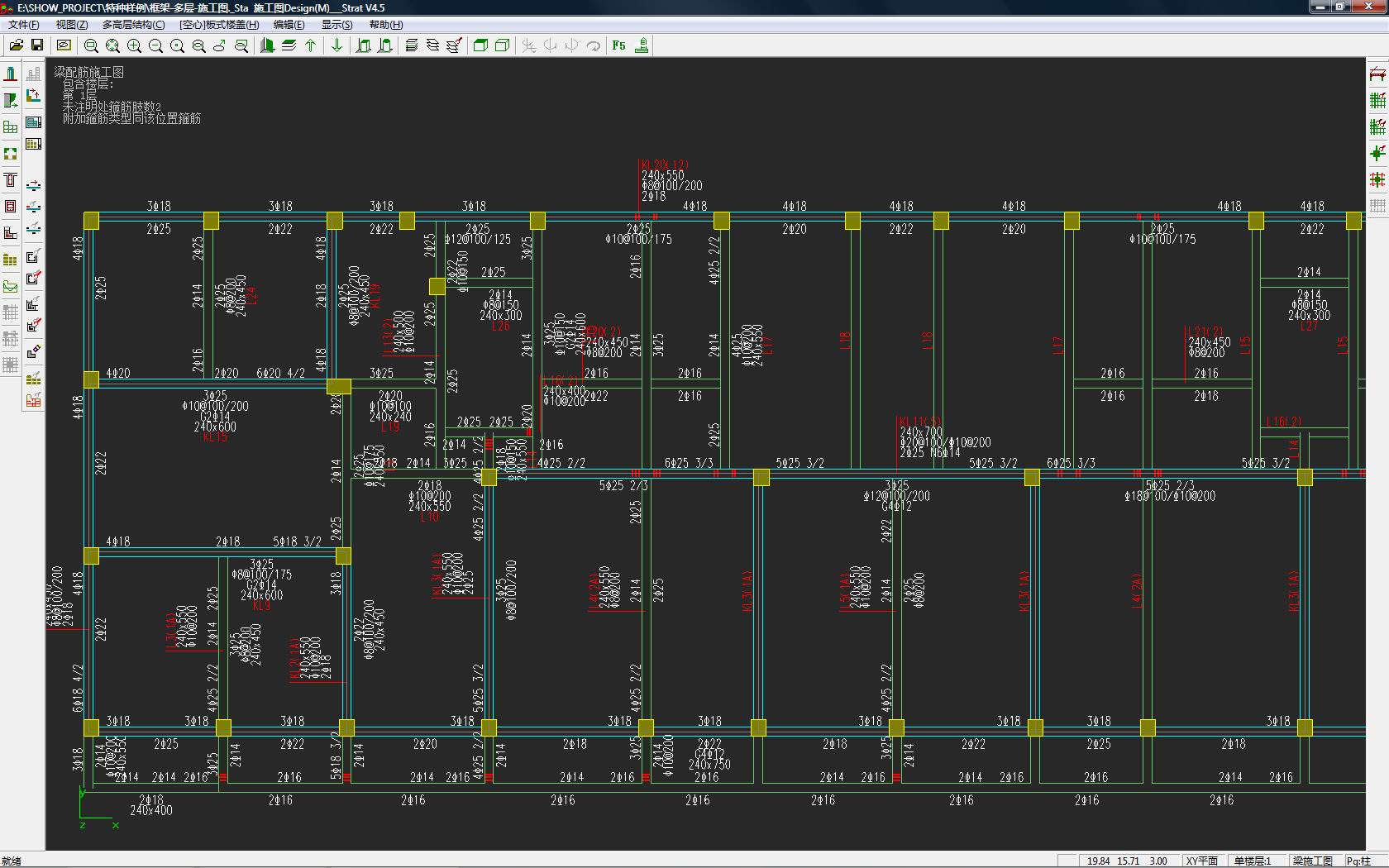

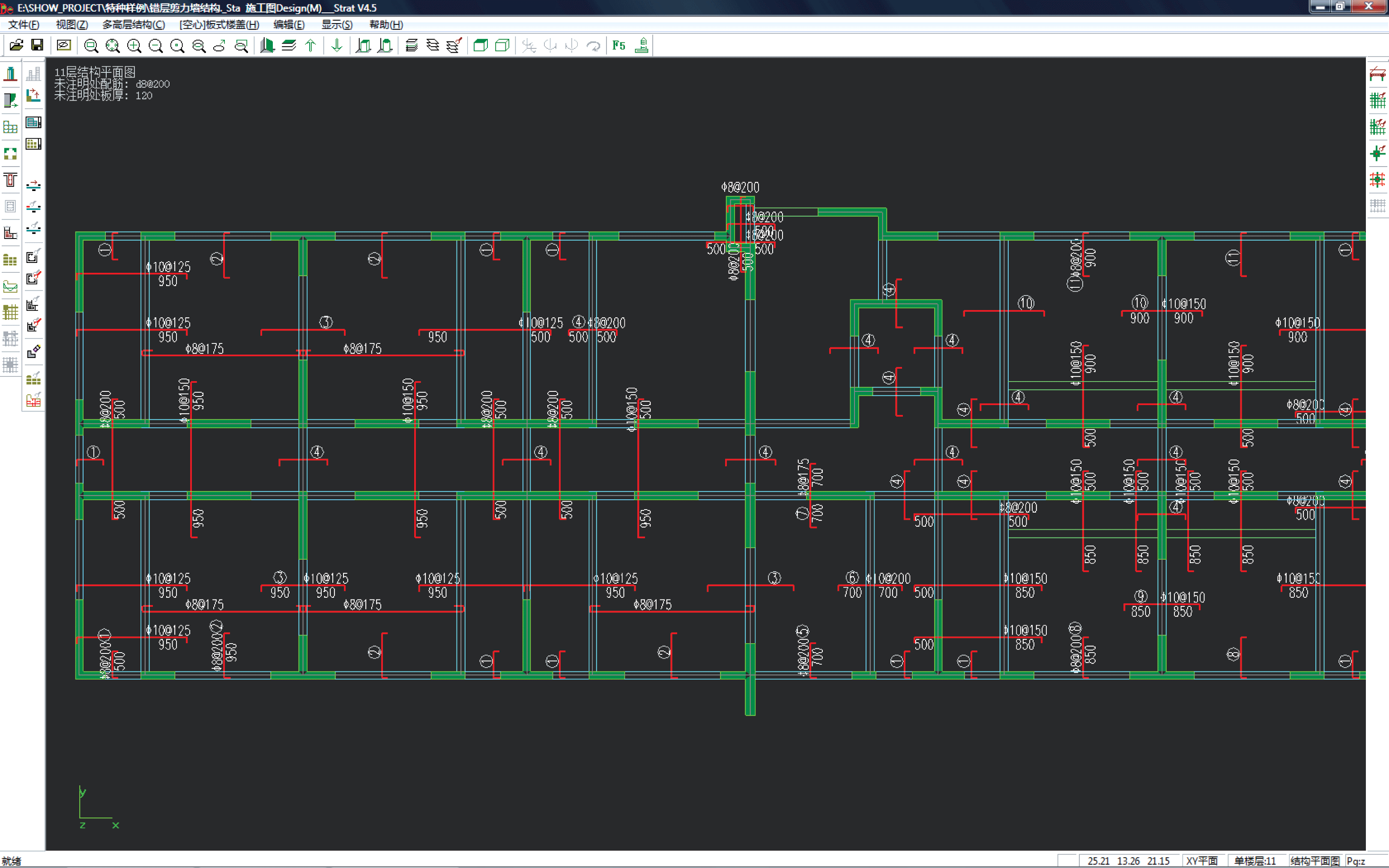

施工图楼板配筋 施工图梁配筋

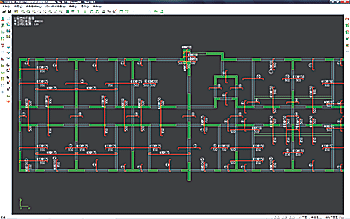

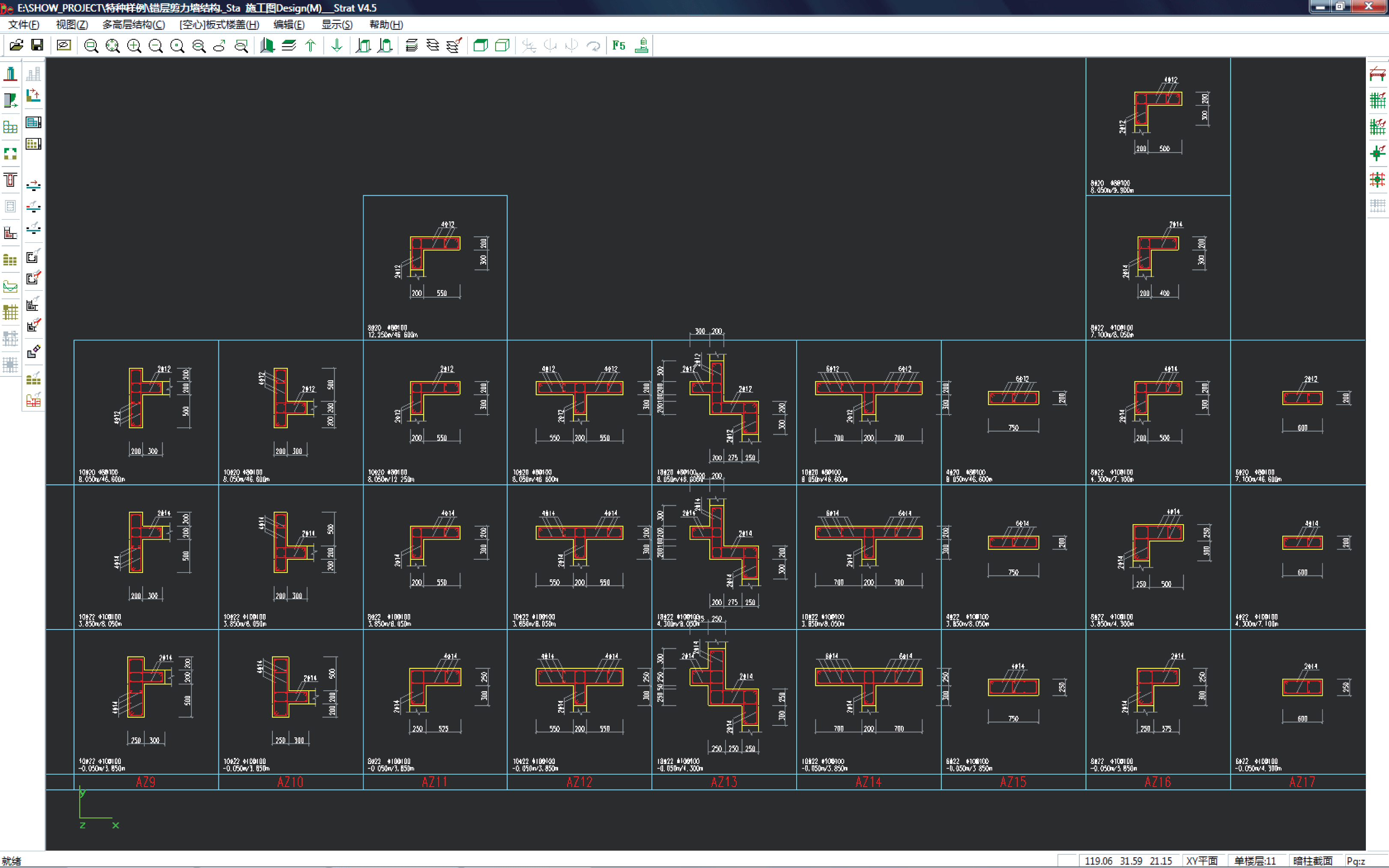

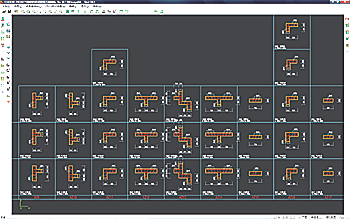

施工图暗柱详图 施工图配筋
