2017版 空心板内模布置,根据内模确定暗梁宽度

日期:2017/3/12

    “暗梁非梁”是空心板楼盖设计的基本概念。暗梁只是加强板带,其抗弯刚度与空心大板的刚度接近,起不到主梁的作用,只是一个加强板带。从这个角度,暗梁的宽度不宜太大。
    实际工程中,由于内模、肋梁的尺寸范围,多数情况下,内模布置之后,与暗梁(或边框架梁)之间仍留有较大的空隙。这部分空隙,实际是暗梁的一部分。
    而计算之中,这部分空心是按空心板考虑的。这样,无论大板自重、刚度,均与实际情况存在差异。
    新版软件,新增根据内模确定暗梁宽度的功能。对暗梁仍用“Ban-AnLiang”内梁单元表示的暗梁,自动将空心板内模周边空隙,调整梁单元的宽度,将空心转化为暗梁。

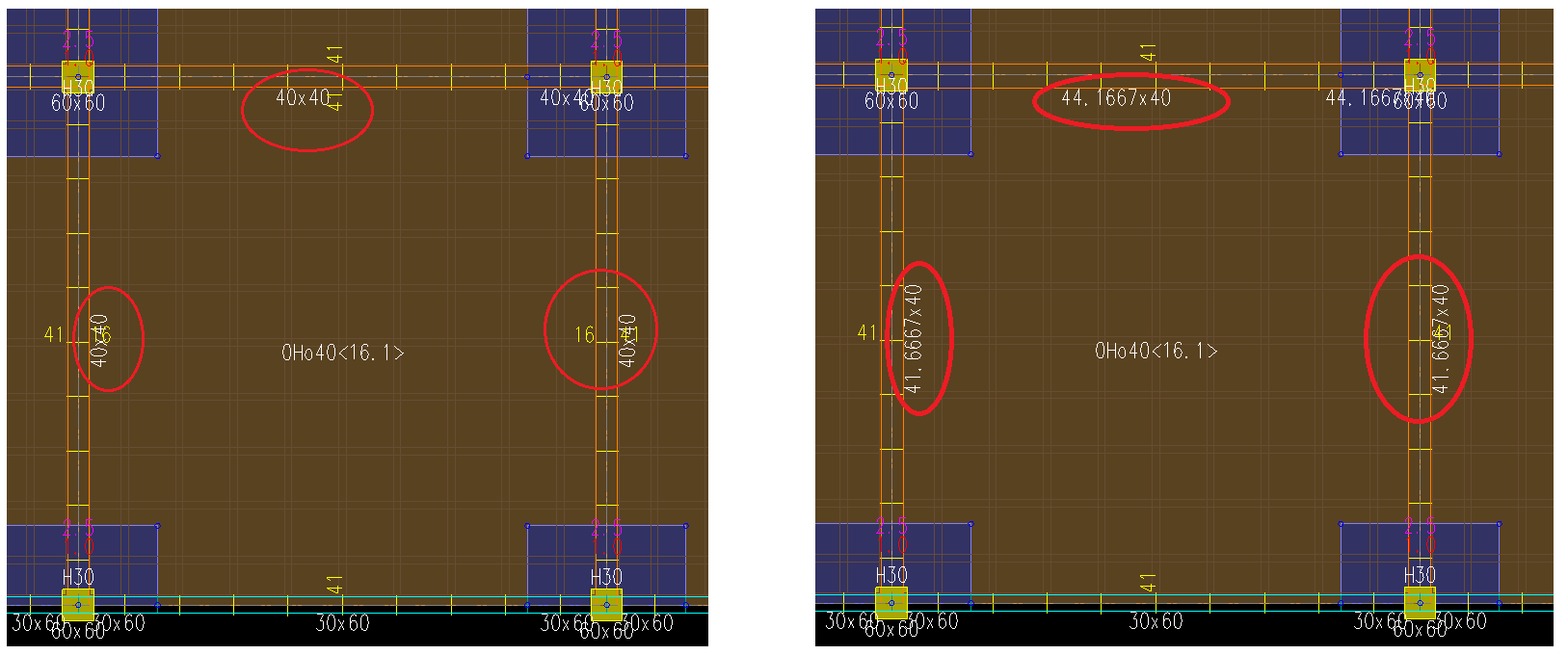

    如下图,原暗梁宽度400,内模布置后,左右侧边剩余16mm空隙,上侧边剩余41mm空心。运行Prep“暗梁宽度”命令,选中改大板,则剩余空隙为0,左右侧暗梁增加1.6cm宽度,上侧暗梁增加4.67cm宽度。
    改命令自动判断空隙在暗梁的侧边位置,暗梁两侧分别增加宽度,并通过自动设置暗梁的偏心实现。
