2017版 增加“板壳 特殊构件分拆”功能

日期:2017/3/6

    板壳图形及相应功能(原“超元”、“细分网格荷载”的合并),是JG软件的特色之一。国内外同类软件中,要么无此功能,要么有此功能但功能很弱,体现了JG软件突出的图形优势,拉开了件的技术距离。
    板壳在建筑结构中的重要用途,是用于板式楼盖、空心板楼盖建模计算,和基础的建模计算。
    在原有的“超元”模式中,柱帽、暗梁、独基、条基等,直接超元复制,后续修改不方便。而原有的“细分网格荷载”模式中,完全程序自动处理,用户不便干预。

    新的板壳功能,保留了原有两种方法的优点。首先,输入板壳时不复制柱帽、独基等特殊构件,便于后续修改。同时,增加“板壳-特殊构件分拆”功能。对于一些复杂特殊工程,用户可以手工复制柱帽、暗梁、独基、条基等等特殊构件,形成板壳。由于板壳具有更为强大的编辑功能、适应能力,满足各类特殊情况的需求。

    操作方法:一次性选中板壳,和柱帽、暗梁、独基、条基等特殊构件,即可完成分拆。

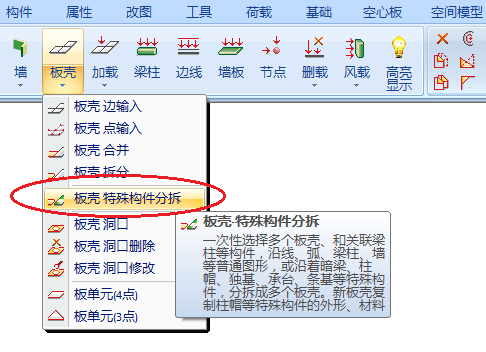

功能位置

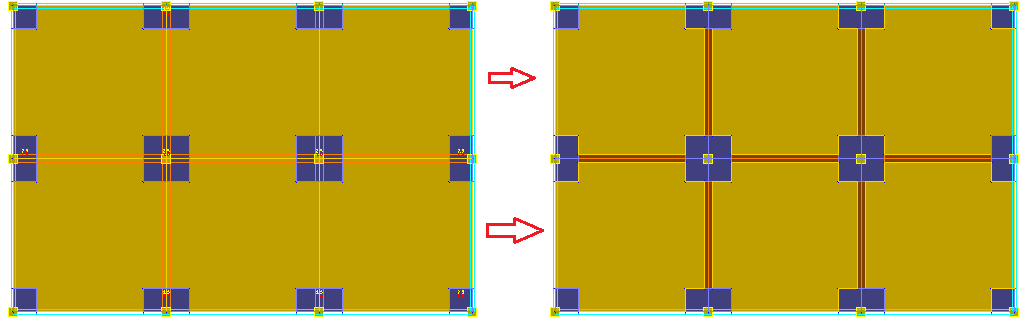

新版“板壳 特殊构件分拆”功能,实现柱帽、暗梁的板壳精细复制,保留原有“超元”操作模式

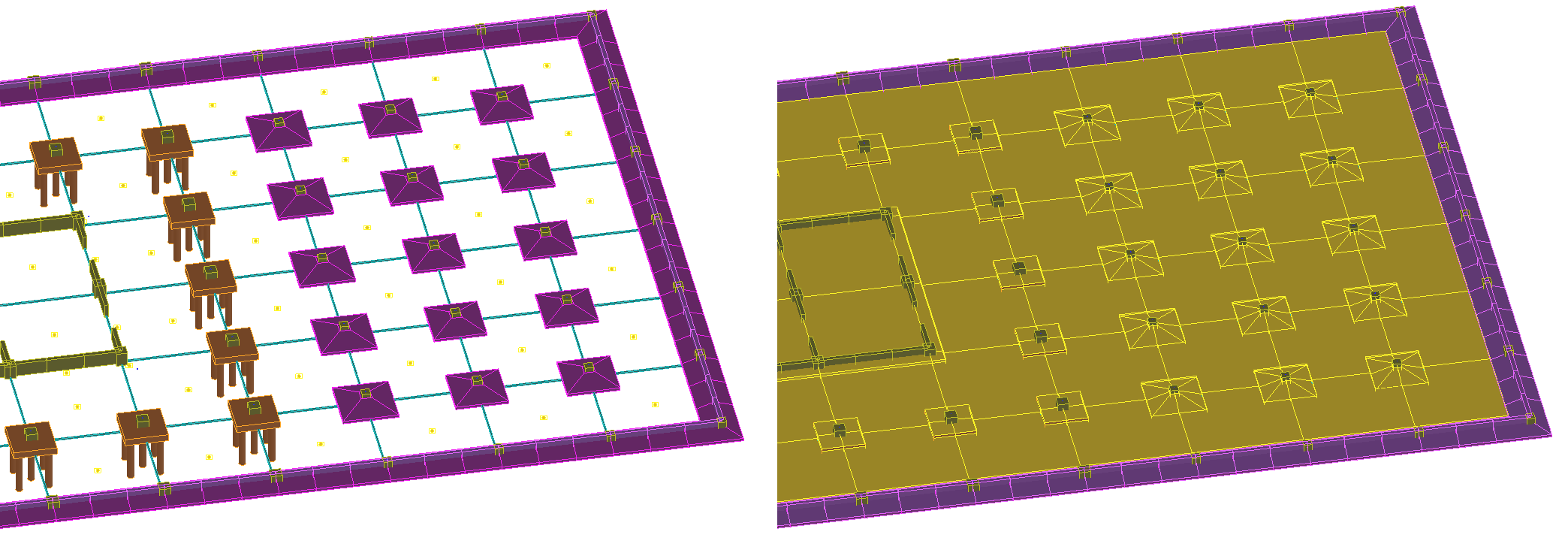

新版“板壳 特殊构件分拆”功能,实现独基、条基、承台的的板壳精细复制,保留原有“超元”操作模式

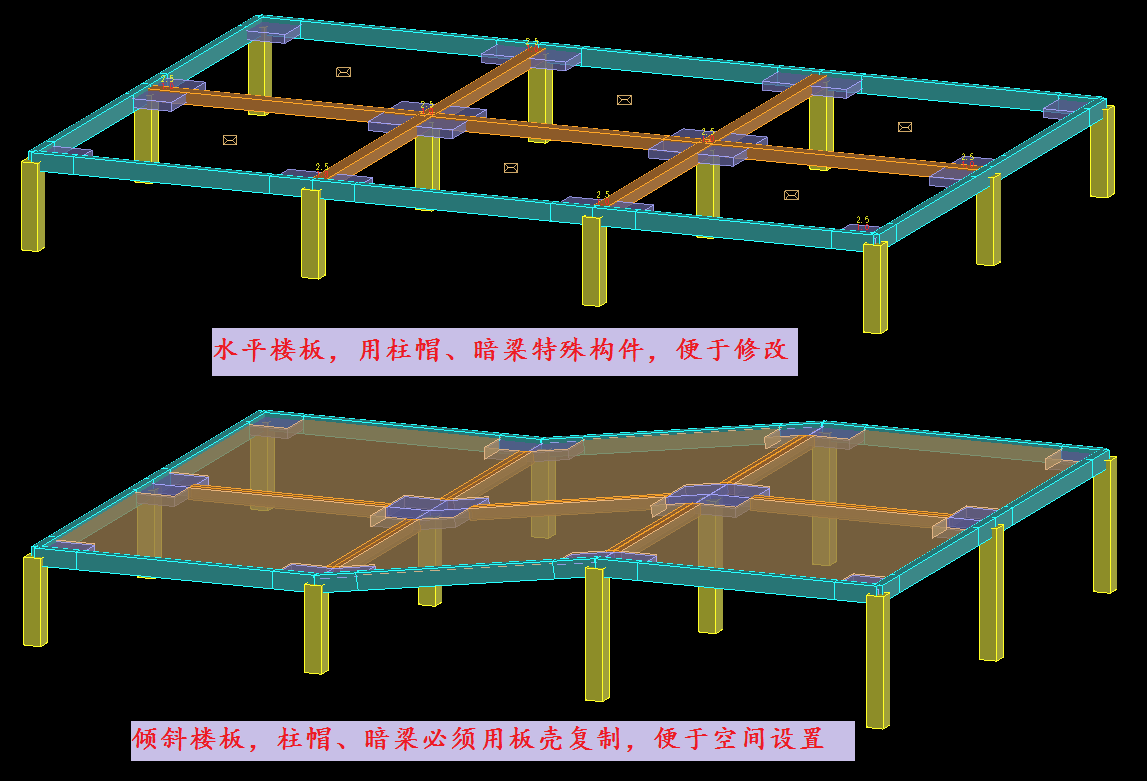

下面图例,说明“特殊构件分拆”的工程意义:
