STRAT日前完成结构几何非线性功能开发，实现多高层、网架、网壳、屋架、井架等柔性结构整体稳定性分析。



    STRAT几何非线性梁单元，采用小应变、大变形理论，计算大变形下结构位移和荷载。



    软件引入弧长法，以实现屈服峰值、屈服后下降段的跟踪。针对有限元核心计算技术的发展，尤其是STRAT核心计算速度快的特点，在传统弧长法基础上改进、完善。使进入几何非线性状态下计算得收敛速度更快，也使屈服峰值的逼近、屈服后下降段跟踪更趋于稳定。



    几何非线性计算功能的完成，对STRAT软件具有重要意义。STRAT从此与SAP2000、MIDAS等同级别软件具有同等的计算功能，真正成为一款通用有限元软件。

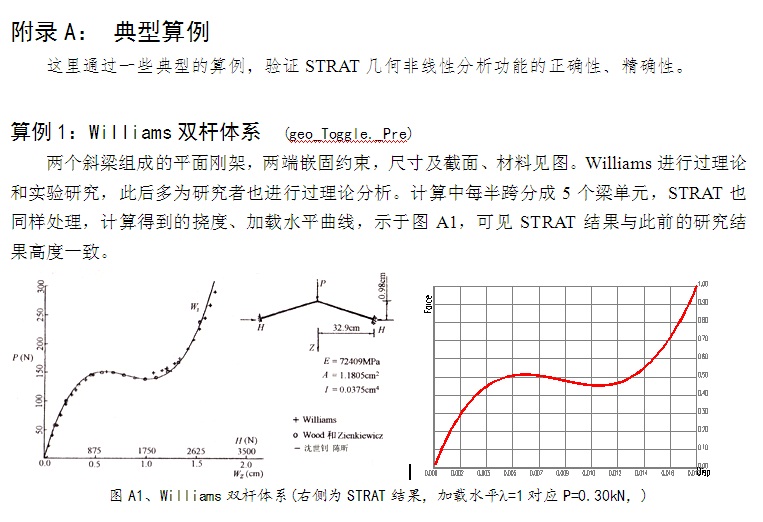

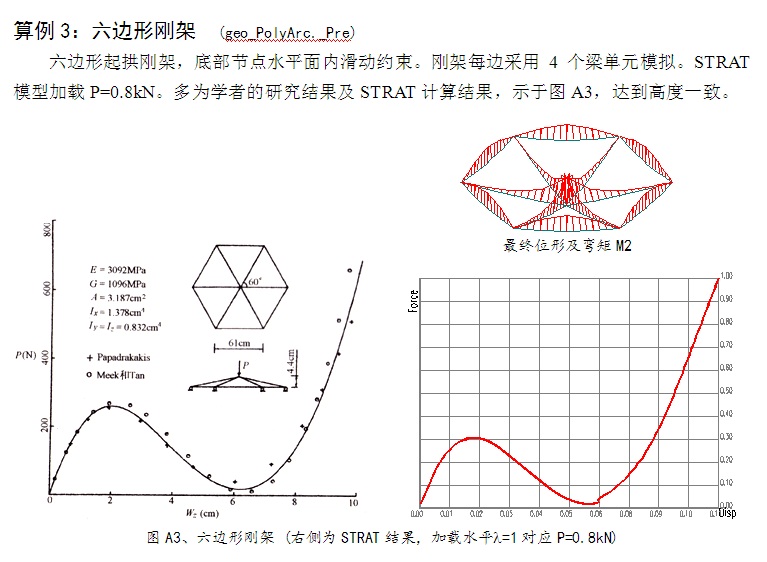

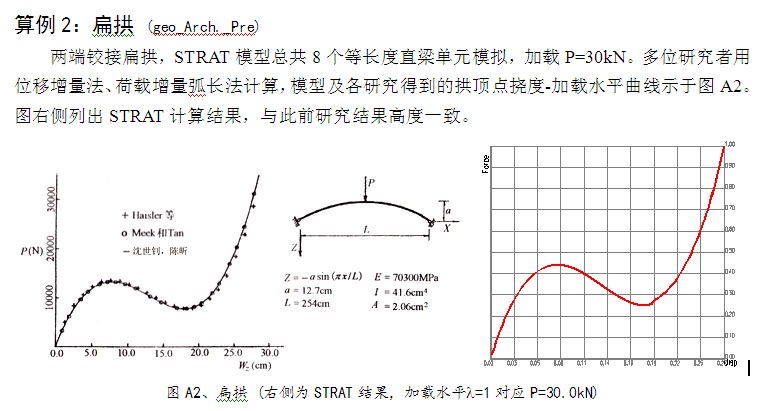

    下面是几个经典的大变形问题的算例。可以看出，STRAT能很好地逼近屈服点、跟踪下降段，并且计算精度与经典算例高度一致。
