STRAT软件完成国外复杂空间网架工程计算

近日，STRAT软件完成一个国外复杂大跨空间网架工程的计算和设计。该项目工程跨度150mx150m，高度53m，由印尼一家钢结构公司设计建造。

由于工程的复杂性，印尼公司多方寻求合适的软件。据工程师介绍，该项目曾用3D3S 和STCAD 进行计算，纯网架计算这些软件都可以解决，但加入柱子整体计算时，计算和截面优化均存在错误。

在我们的协助之下，STRAT在很短时间之内、应该说是很轻松地解决了该工程问题。该印尼公司已经是STRAT正式用户。

此工程经过多次反复优化，达到最良好的结果，楼盖部分总的用钢量1046.9吨。得到非常好的效果。

下面简要介绍STRAT软件处理该工程的过程。供广大用户参考。

第一步：三维模型导入。

设计方提供了三维Dwg图形，通过STRAT软件dxf接口功能，一次性将模型导入。

将导入的辅助线，改为梁柱单元，设置构件材料和截面。这种空间结构的截面由程序通过优化确定，用户只需指定一个截面类型即可。

导入模型后，STRAT的“单元整合”命令，可以自动检测空间连接异常的杆件。该工程检测到几处连接错误，并由程序提供的几何构件处理功能自动处理。

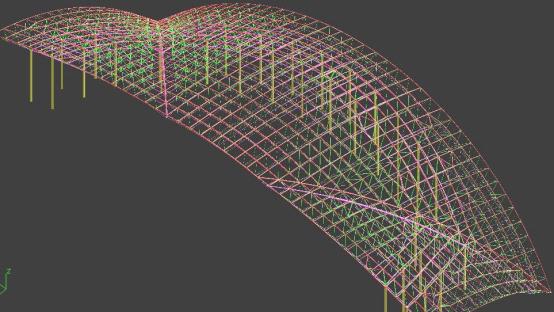

整体模型如下：

工程切面图：

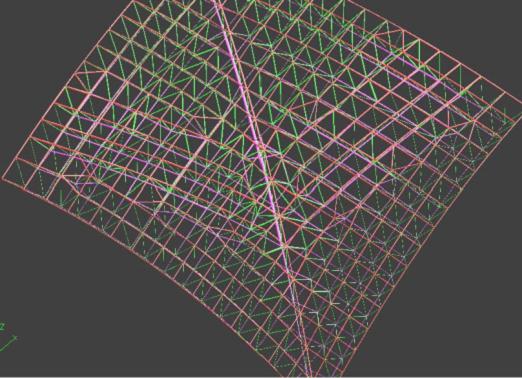

工程局部：

CAD直接导入图：

（导入后定义材料和截面即可，几分钟便可完成建模。）

初始设定构件截面(所有构件一种截面类型)：

第二步：三维空间加载

像这种复杂的三维空间结构的加载，是软件处理的另外一个难点。大多数软件只能简化处理，简化处理直接导致计算的误差。利用STRAT特有的网格加载功能，对这种复杂的空间曲面，一次操作即可形成全部网格荷载，在网格荷载上施加楼屋面自重、活荷载、风荷载。

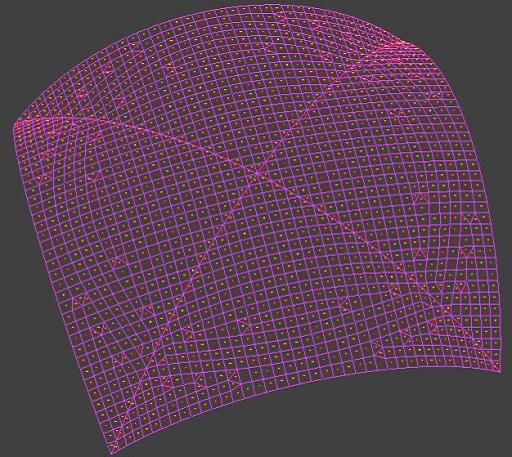

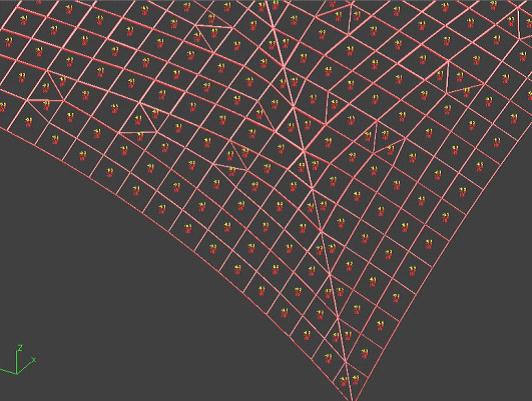

网格加载如下：

（利用STRAT特有的网格加载功能，对这种复杂的空间曲面，一次操作即可形成全部网格荷载）

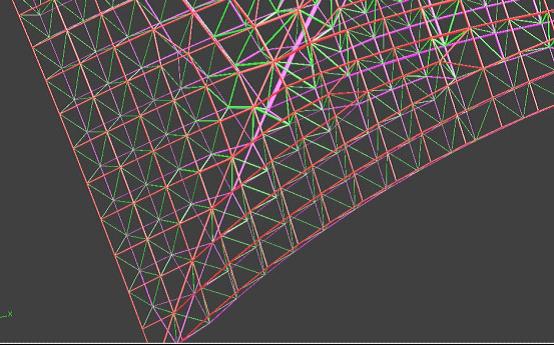

局部放大图：

第三步：结构验算及截面优化

STRAT/Archi具有钢结构优化设计功能。程序对受力不足、截面过大的钢截面自动优化，还可以按指定适用截面类型。

初次优化，可以同时处理过小、过大截面。不但处理承载不足的构件，对截面较大的也自动调整减小。

数次优化之后，构件截面的基本已经确定。这时，可以只选择对受力不足的增大优化，避免某些构件反复增大、减小的发散情况。

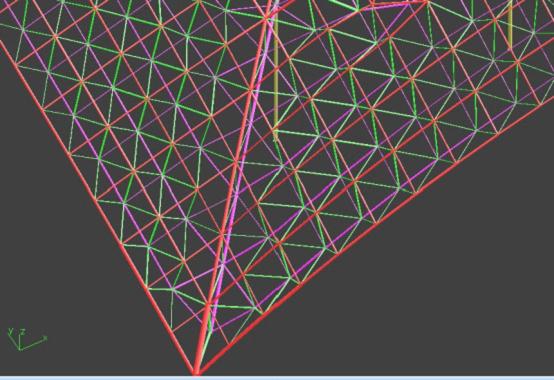

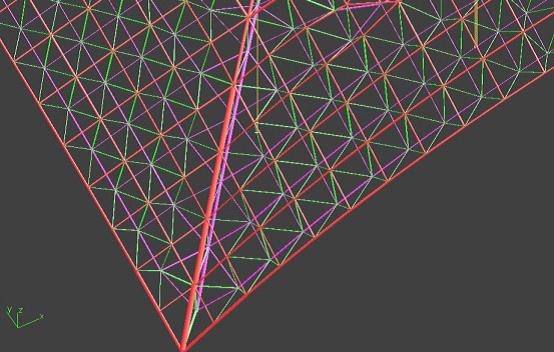

一次优化后局部图：

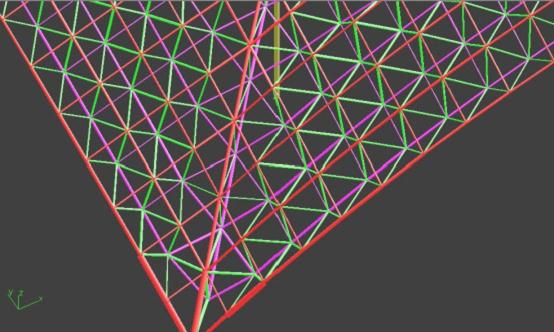

二次优化后局部图：

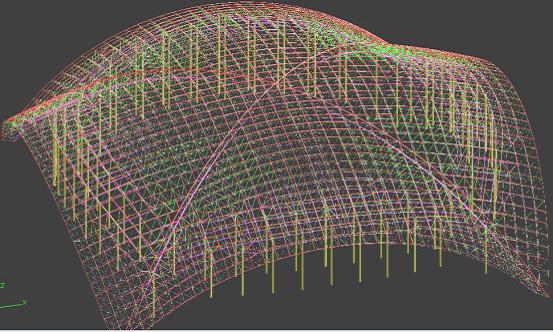

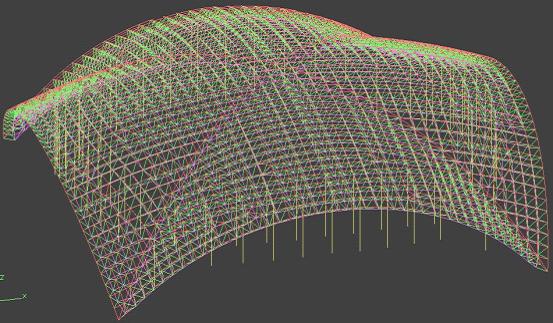

三次优化后的模型：

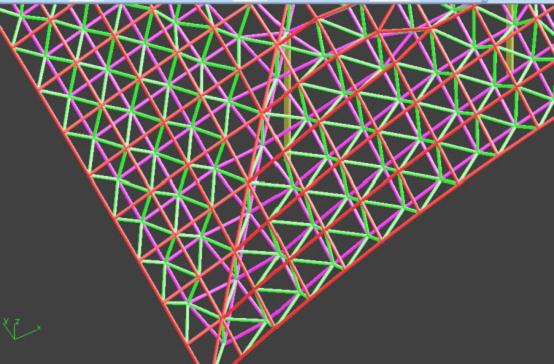

最终优化后局部图：

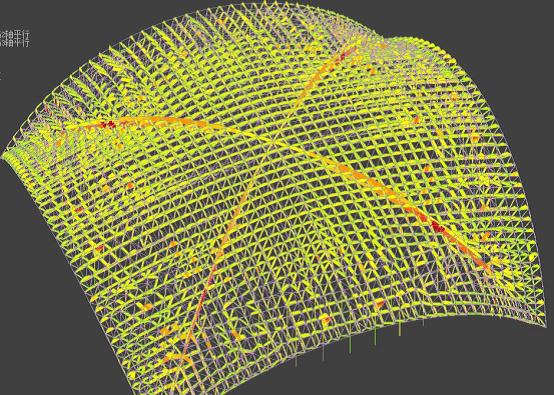

恒载下轴力直方图：

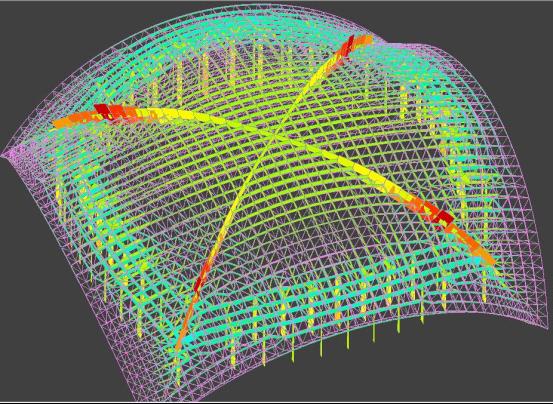

组合包络下轴力直方图：

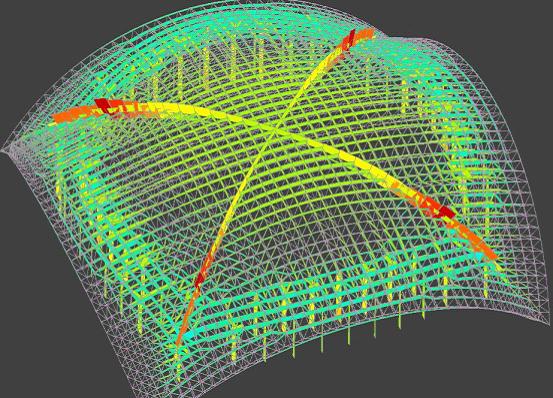

应力直方图：

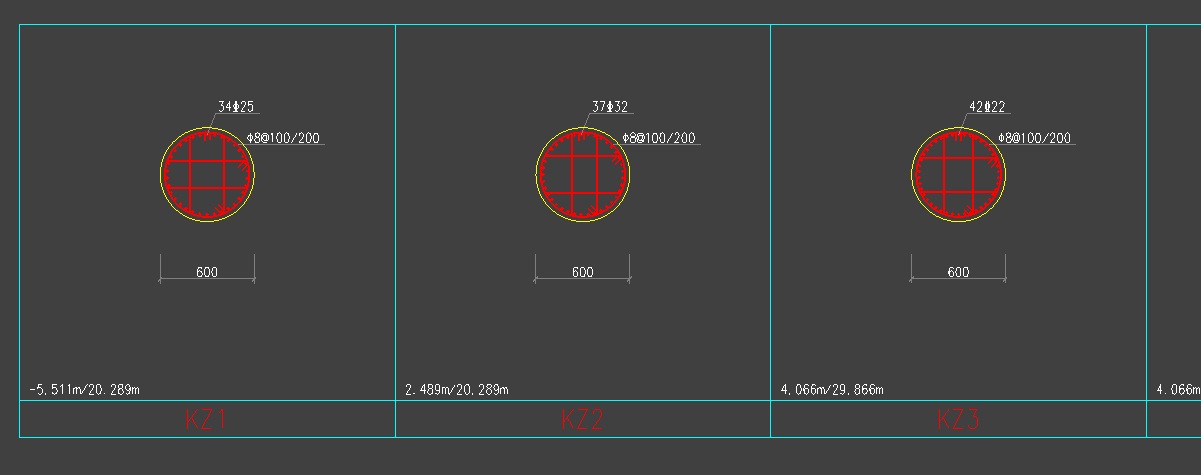

柱子施工图：
