——消除STRAT空心板功能的最后障碍，使空心板与梁式楼盖一样简便
STRAT为空心板楼盖、板式楼盖，建立当前最为精确的模型，包含柱帽、暗梁，甚至柱截面域。STRAT强大的计算能力，使板式楼盖的板单元剖分足够精细，使计算精度、可靠性达到全新的技术水平，超过国内外软件。STRAT软件包含“受力岛”设计理论的全部内容，是理论的具体实现。
V4.5版本的空心板楼盖施工图功能，将工程师从繁琐的绘图工作中脱离出来。同时，避免由于工作量大导致设计简化，避免精确计算、粗糙设计的现象。STRAT软件绘制的施工图，充分地体现了受力岛设计理念。
V5.0版新增加的超元，作为综合性的单元容器，同时具备几何属性、物理属性和加载功能，使STRAT由针对单元建模提升到针对形体建模，是质的飞跃。基于超元的空心板模型，操作更简单、数据量更小、修改更方便。
空心板结构的特有的暗梁、柱帽等构件，在一般通用软件中，需要通过面体建模实现，建模工作量非常大。在STRAT软件中，由特定图层(Ban-AnLiang, Ban-ZhuMao)内的梁和板，将繁琐的工作简化，并且修改方便，本身已是一项重大进步。
但是，此前版本的软件，需要人工处理暗梁、柱帽的边界，对于斜交柱网、形体复杂的结构平面，工作量还是较大。一些用户，由于软件没有很好掌握，处理不到位，导致应用效果不佳。
针对这些现象，V5.1版本中，程序增加了对暗梁、柱帽边界的自动处理。这里的暗梁，指的是“Ban-AnLiang”图层内、用于模拟空心板暗梁的梁单元。这里的柱帽指的是“Ban-ZhuMao”图层内、用于模拟柱帽的板单元。
这些处理包括如下内容：
1) 自动清除无物理意义的节点。暗梁输入过程中，由于交点分图等命令，暗梁会分段，中间形成节点。这些节点没有实际的物理意义。清除这些由于操作形成的人为，将减少对后续网格剖分的干扰。
2) 自动计算暗梁两侧边界与柱帽的实际交点。
3) 自动延伸暗梁两侧边线到与斜交边梁、边墙。
经过这些附加的处理措施，复杂梁格中的空心板楼盖建模，就变得极为简便了。无论怎样复杂的结构平面，只需将暗梁直接连接到柱中心即可，余下的程序将自动处理。
例1：复杂柱网

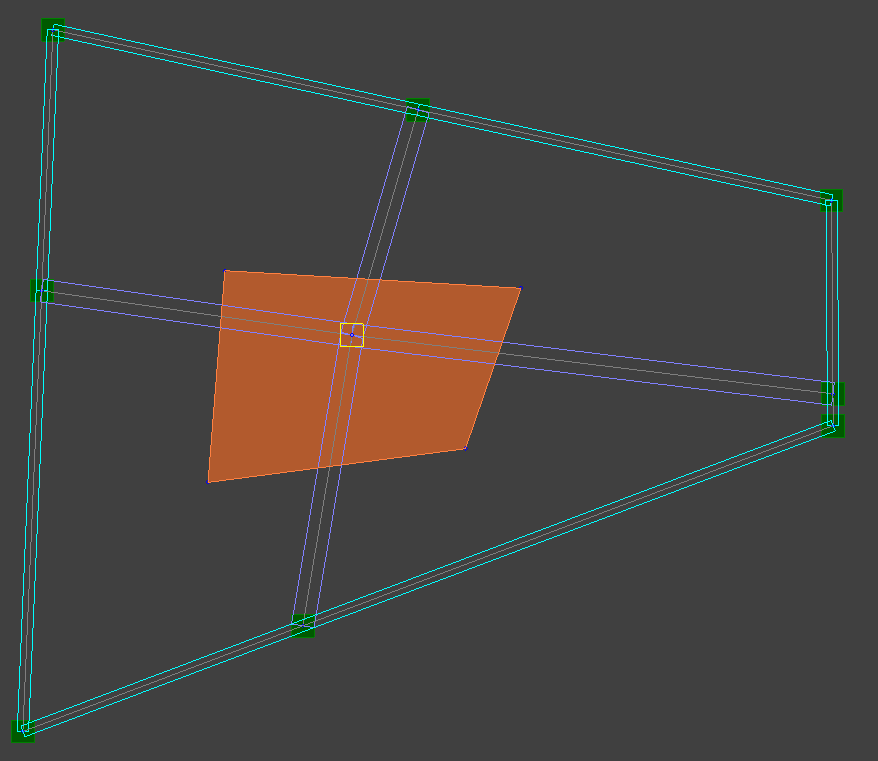

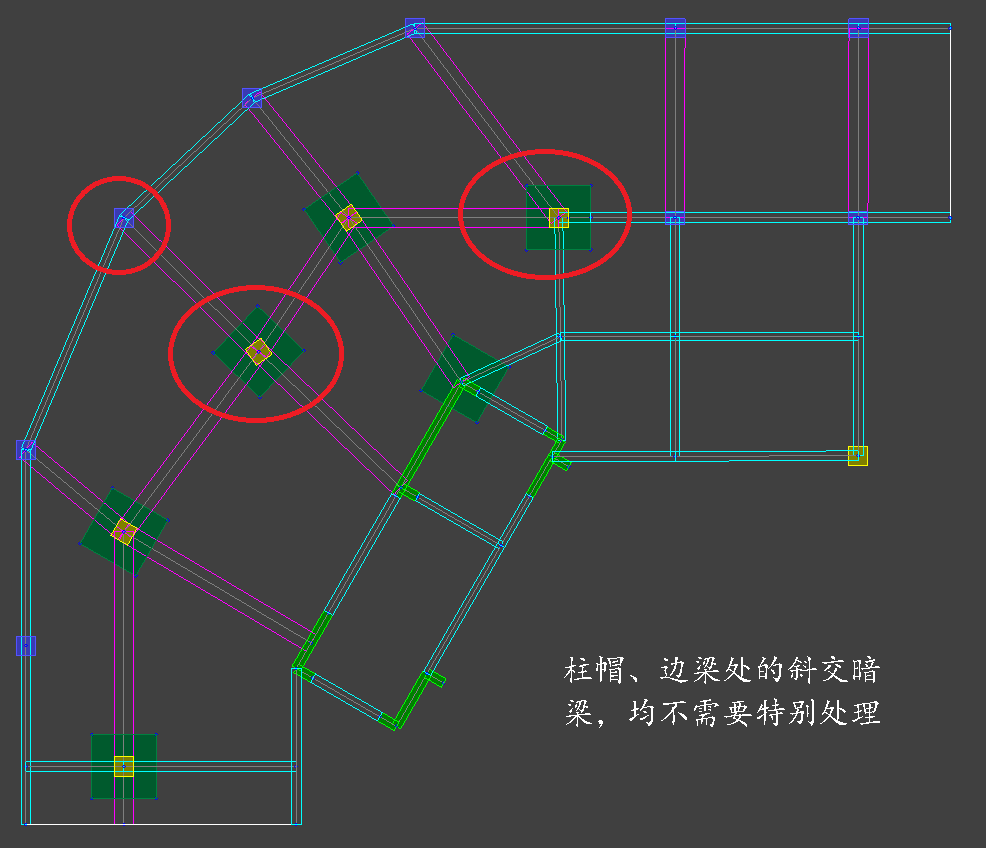

如下图一个结构的角部，轴网倾斜不规则。用特定图层内梁单元、板单元，模拟暗梁、柱帽，建立简图。如图1(a)所示，暗梁直接连接到柱。暗梁与柱帽边斜交、与边梁斜交，均不需要处理。部分柱帽在大板轮廓以外，也不需要处理，待形成超元后，再删除。对于边柱，由于已经有边梁，不再需要形成柱截面附加梁，可以放在专门的“No-Mesh”图层，这样在形成超元时会被忽略。

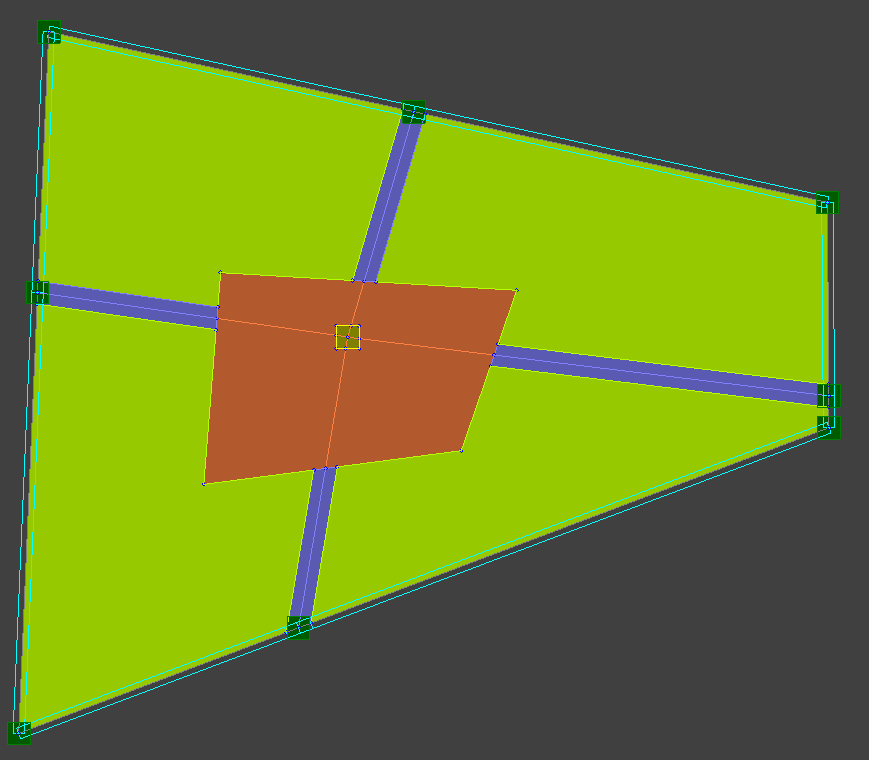

在图1(a)基础上，直接形成超元，如图1(b)所示。删除柱帽在大板轮廓以外的部分。可以看出，对于与柱帽、边梁斜交的暗梁，程序自动进行了处理，伸入柱帽的暗梁边线也被忽略。

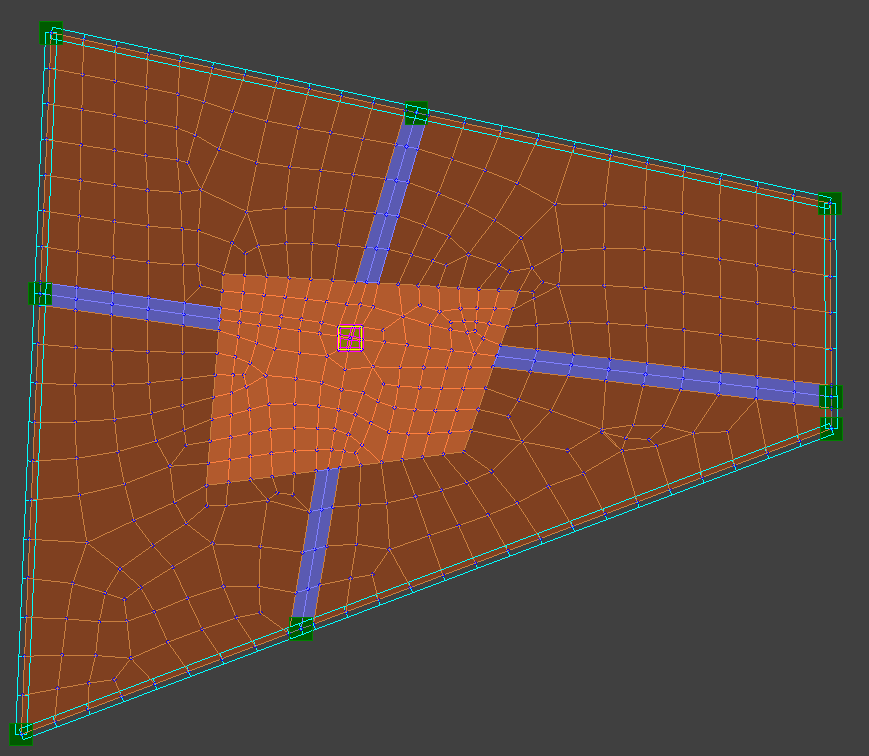

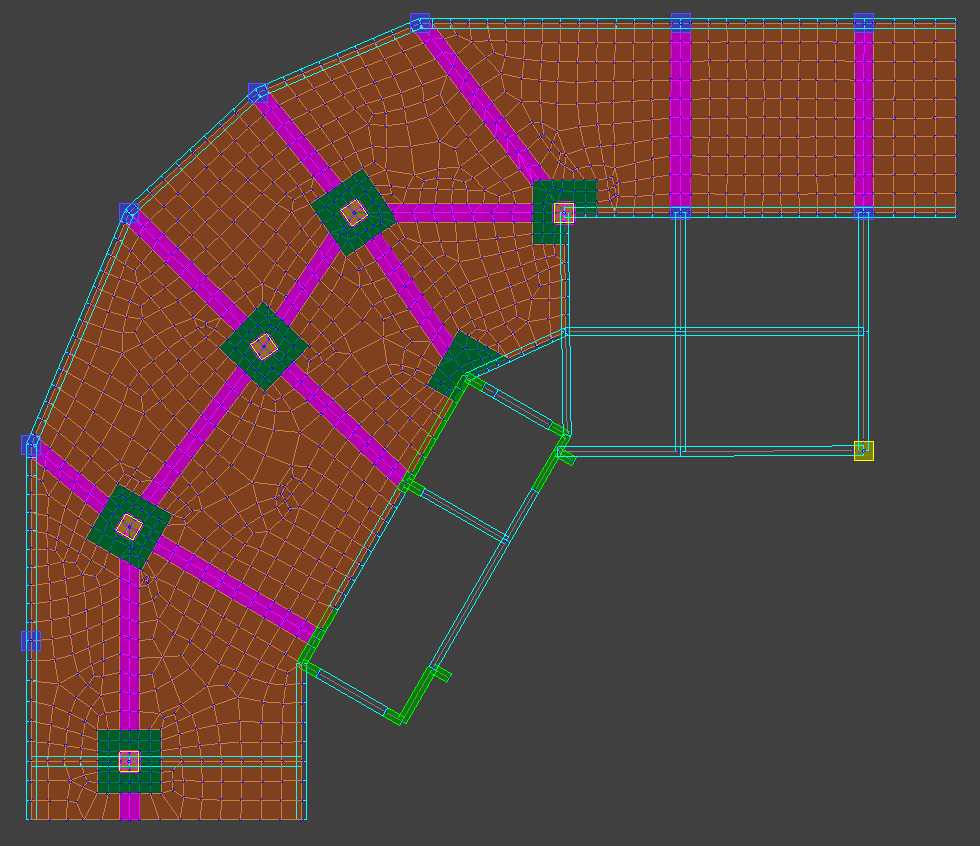

对超元进行网格剖分，得到最终的单元网格。可以看出，对于这种复杂楼盖，STRAT仍然得到均匀、优化的单元网格，且操作过程极为简单。
 图1(a)、空心板模型
(斜交暗梁直接与柱相连，不需要处理斜交柱帽、边梁)
 图1(b)、形成超元
(程序自动处理了与柱帽、边梁斜交暗梁)
 图1(ｃ)、针对超元剖分后形成的最终单元
(柱截面处自动形成附加梁) 例2：多柱柱帽

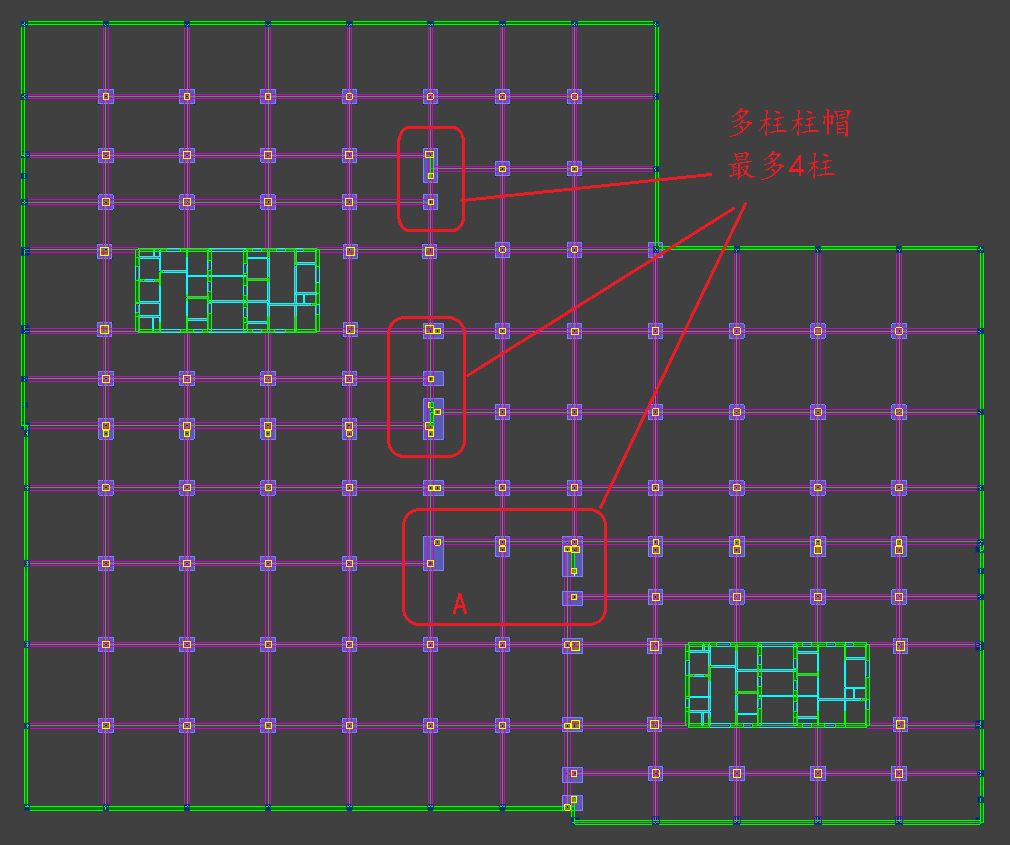

如图2(a) 所示结构，柱网规则，但由于结构分缝形成2柱、3柱甚至4柱柱帽。如图2(b)中所示几个柱帽，最多同时包含4个柱，柱帽之内还有一段墙。

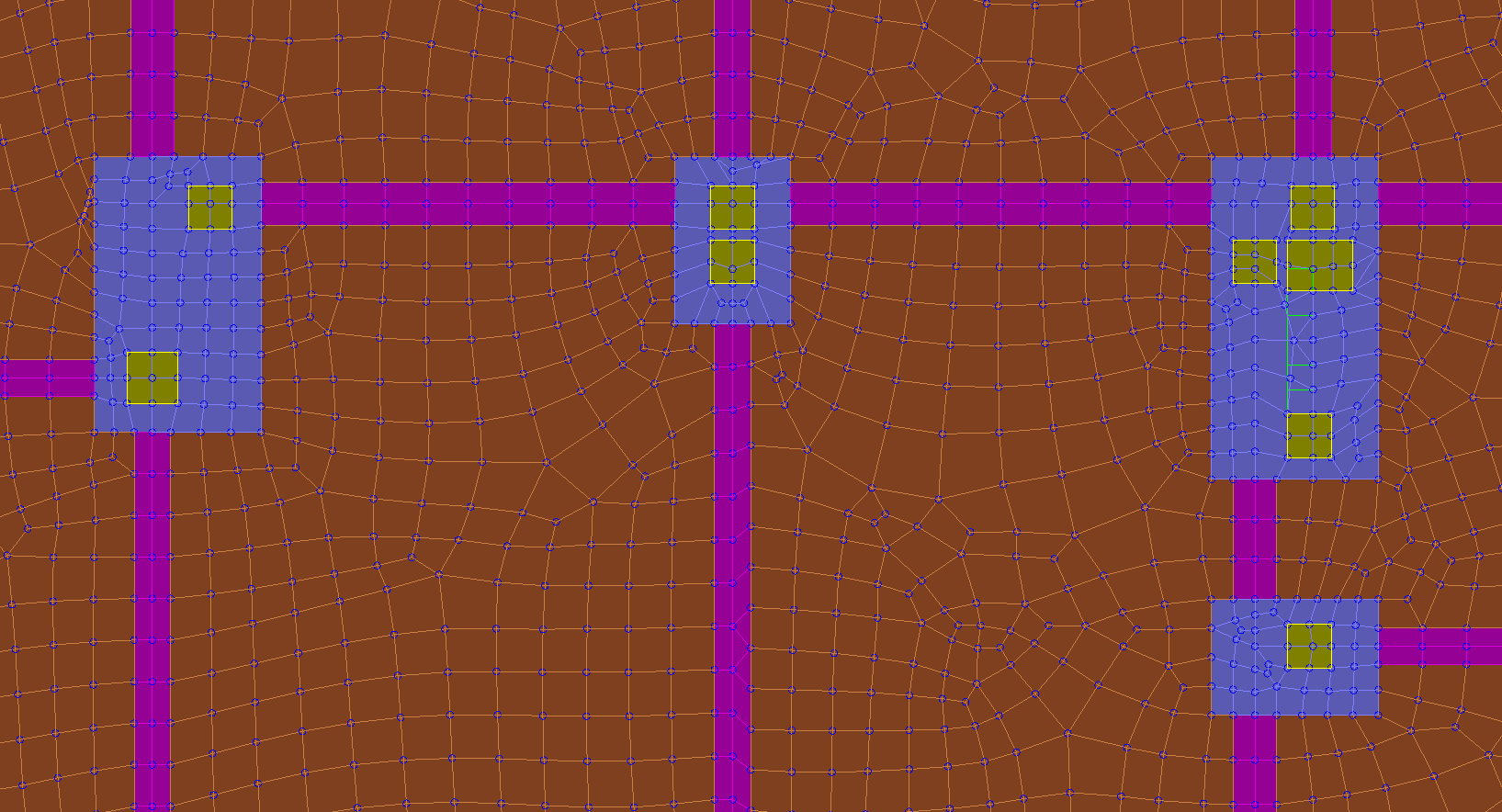

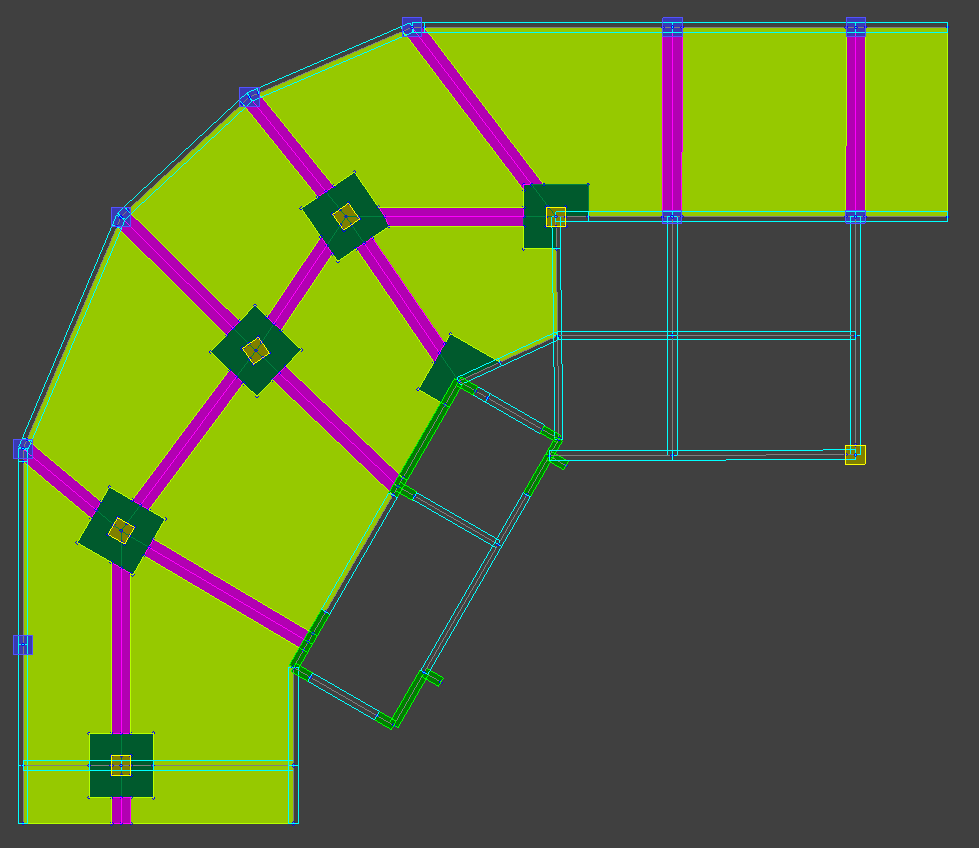

利用STRAT新开发的功能，多柱柱帽的暗梁，同样不需要特别处理。只需按照实际情况，将暗梁连接到柱上即可。在此基础上，直接生成超元，如图2(c)所示，4柱柱帽内，完好地形成了超元，并且均包含了柱截面域。 最终剖分得到的板单元示于图2(d)。对这种非常复杂多柱柱帽，STRAT仍然得到非常好的单元网格。 图2(a)、多排柱形成的多柱柱帽

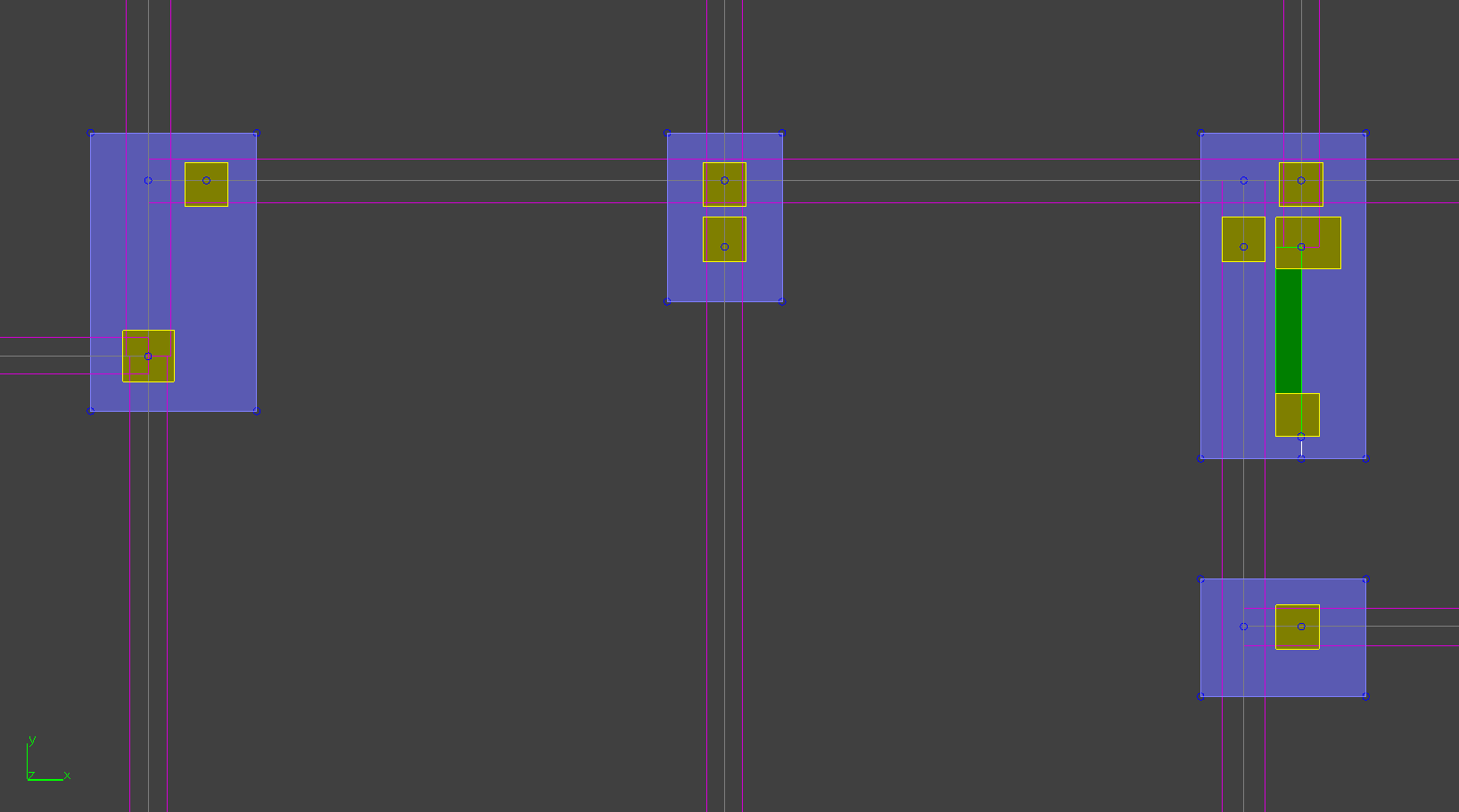

 图2(b)、多柱柱帽的暗梁、板模型（暗梁直接伸入柱帽，不需特别处理）

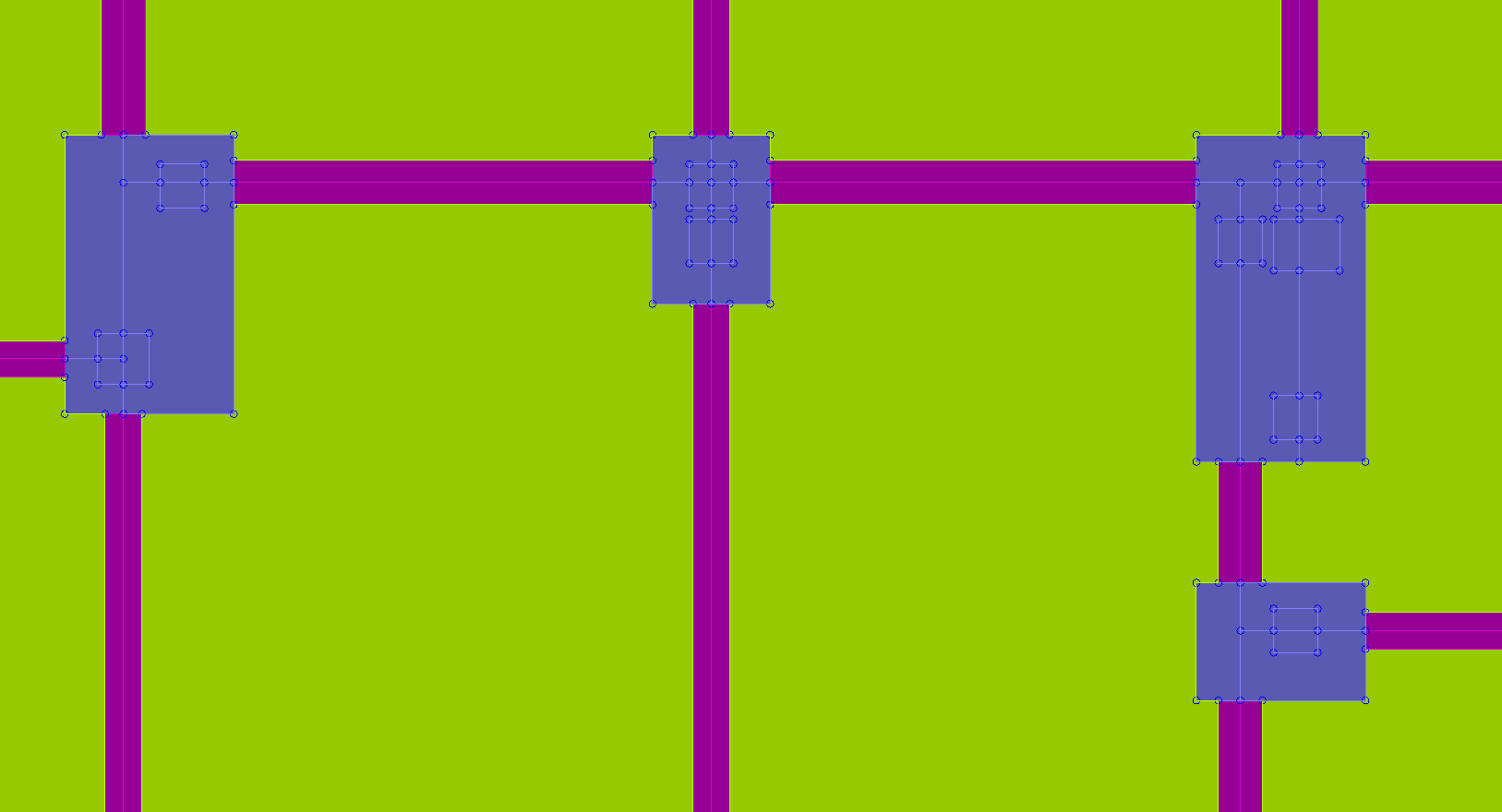

 图2(c)、程序直接生成的超元，完好地识别了多柱截面  图2(d)、最终得到的单元网格
例3：任意柱网、柱帽 更新后的STRAT能够自动处理任意的柱网、柱帽，均能很方便地得到精确计算所需要的高质量的单元网格。如图3(a) 所示，我们随手输入一个不规则柱帽，并随意输入几个暗梁，和任意形式的边梁。 直接形成超元，如图3(b)所示。直接剖分，得到单元网格，如图3(b)所示。利用STRAT 最新功能，可以“随心所欲”地建立空心板模型，程序能确保计算精确、可靠。 图3(a) 任意形状柱帽、暗梁
图3(b) 程序自动形成超元 图3(c) 剖分得到的计算单元
|
||
|
 |
|
