STRAT软件水池、筒仓功能，基于软件强大的三维图形功能，并进行专业化开发，具有功能完备的表面压力加载功能(STRAT特有)，具有完善的荷载互异的荷载组合机制(STRAT特有)，能适应任意复杂水池、筒仓的建模和加载，其功能超过国内外同类软件，被广泛采用。

超元的引入，使STRAT软件的水池筒仓模型进一步简化，更加突出了其领先优势。

STRAT 4.5以前的版本，水池的模型，由侧壁、底板等用大的板单元模拟，设定板的厚度和局部坐标系，然后单元剖分，得到最终的计算单元。然后在细分后的单元上加水压、土压、骨料压力等。图2.1、2.2显示一个复杂水池的大板模型及其剖分结果。

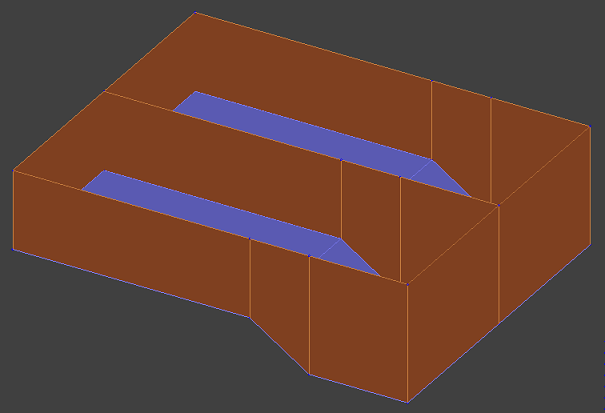

图2.1  大板模拟的复杂两仓池

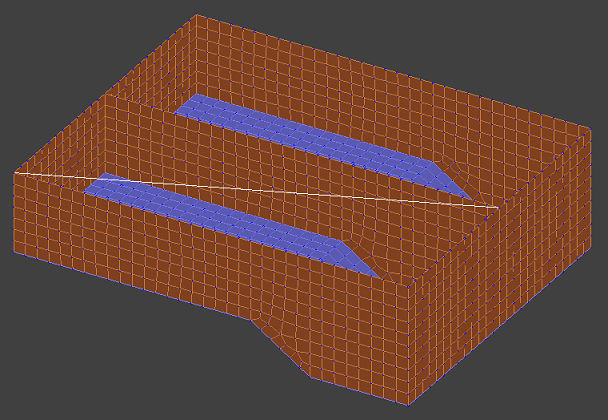

图2.2  网格剖分(面单元)剖分之后的Prep模型

 在V5.0版，水池侧壁、底板用超元模拟。由于超元可以是任意多边形，横L形侧壁用一个超元即可。如图2.3所示。图2.4分开显示组成水池一个仓室的超元的情况。

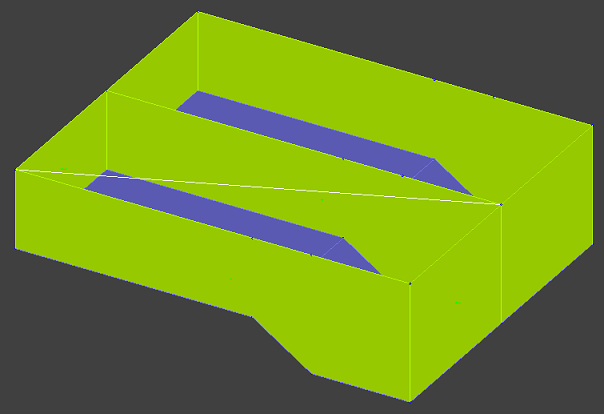

图2.3  水池的超元模型

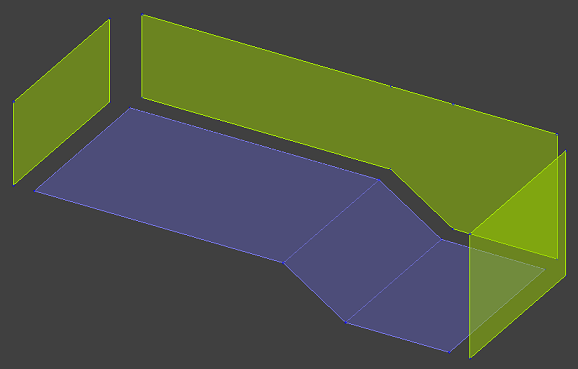

图2.4  组成水池的各超元情况



图2.3中显示的即为该复杂水池在Prep中的最终模型。不再需要网格剖分，网格剖分工作由程序在生成Sta文件过程之中自动实施。

在超元模型上直接施加仓室的水压力，在超元上记录的是加载方案。如图2.5所示，1Fc表示是第1个加载方案，Supe-1 是用户设定的该加载方案的名称(可以是任意输入)。在4.5以前版本中，需要针对剖分后的细分模型施加水压力，加载后的水压如图2.6所示。

很明显，超元模型对一个仓室加水压，无论是选择图形(仅7个超元)，还是确定仓内的指示点，都非常方便，易于操作。加载结果显示方面，超元模型仅有寥寥的几个数，而细分模型则需要密密麻麻的图形和数值。这些都显示了超元的强大的处理能力。

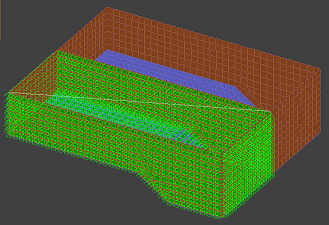

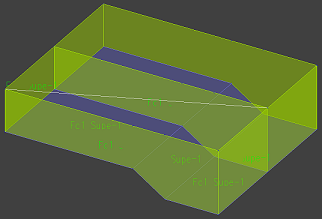

图2.5 超元上施加表面压力                       图2.6 针对剖分后的模型施加表面压力(V4.5以前)
