STRAT软件(空心)板式楼盖结构功能，包含板式楼盖受力岛设计理论的全部内容，建立了板式楼盖的精确计算模型，提出了新型设计理念和方法，提供了全新配筋构造方式和图纸表示方法，被誉为该领域的权威软件。(注：受力岛设计理论和STRAT板式楼盖结构功能，除了适用于当前热门的空心板楼盖之外，也同样适应于传统的实心板式楼盖。STRAT同样是先进的实心板式楼盖软件)

STRAT针对空心板式楼盖进行专业开发，采用特有的快速建模方法，建立暗梁、柱帽的轮廓，通过网格剖分命令一次性建立楼盖的全部模型。功能业已非常完善，得到广泛的使用和赞誉。利用5.0版本的超元，该过程还可以进一步简化。

首先，用特定图层(Ban-AnLiang,Ban-ZhuMao)内的梁、板模拟的板式楼盖中的暗梁、柱帽，建立轮廓模型，如图1.1所示。

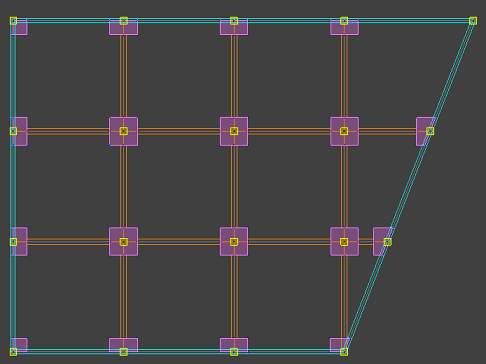

图1.1  特定图层内梁、板模拟暗梁、柱帽的轮廓模型



其次，在轮廓模型基础上，用“输入超元(边界)”命令形成超元，在超元参数设置中选中“处理现浇空心板楼盖”项，如图1.2所示。程序自动用超元替换原有单元形成柱帽、暗梁，并采用原有图形的尺寸、材料和图层设置。在柱帽、暗梁之间大板，程序也布置上超元，如图1.3所示。程序自动设定超元的剖分长度，并对柱帽内的超元网格加密。



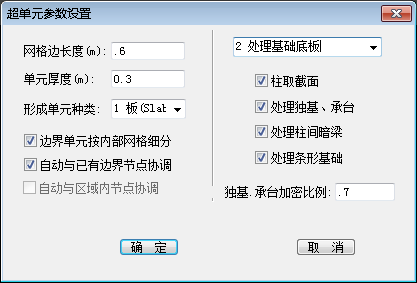

图1.2  超元参数设定

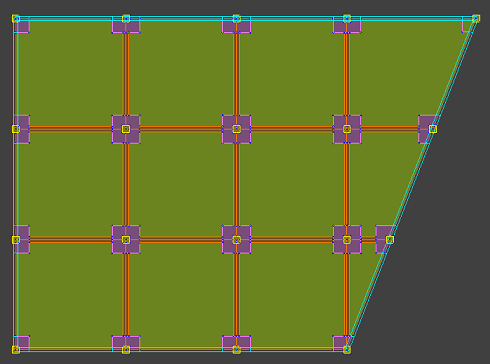

图1.3  超元模型

图1.3所示的超元模型，即为前处理Prep针对空心板楼盖的最终模型。调整优化该模型，运行“单元整合”命令排出形状异常的超元，设置空心板的参数(Chang命令,或双击属性树状控件)，在超元上添加板面恒、活荷载，利用“边线荷载”施加板上隔墙等线荷载(边线荷载)——完成这些工作之后，建模工作即告结束。

在生成计算Sta文件时，程序自动剖分超元。针对板式楼盖的特点，在剖分单元的同时，自动添加柱截面内的“附加梁”。最终得到的Plots显示的计算模型如图1.4所示。

操作技巧：如果楼面形状复杂，程序自动剖分不通过，仍可以在Prep中用“网格剖分(面.超元)”命令选择部分超元剖分试着剖分(如剖分成功Undo恢复)，找到可能出错的部位。排除这些部位的形状异常的超元，或者部分超元的网格剖分长度。一旦Prep中能剖分通过，最终程序自动剖分也能通过。

或者程序能自动剖分，但得到的单元网格不够好，也可以在Prep中试剖分，调整部分超元的网格长度，得到最优化的单元网格。

特别注意，在试剖分之前应存盘，试剖分之后Undo撤销，在Prep中只保存超元模型。

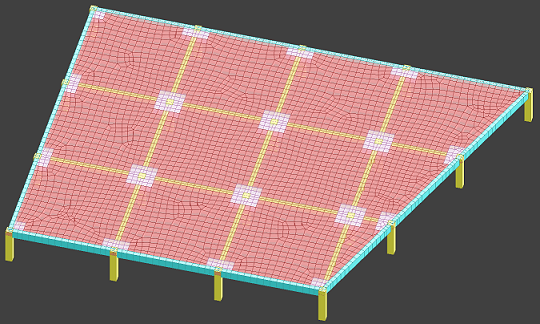

图1.4  最终计算模型(Plots显示)

按照一般的步骤Strat计算，Archi、Plots计算处理梁柱、墙板的配筋，最终进入Design绘制施工图。图1.5-1.8是Design直接得到的该工程的各类构件的施工图。

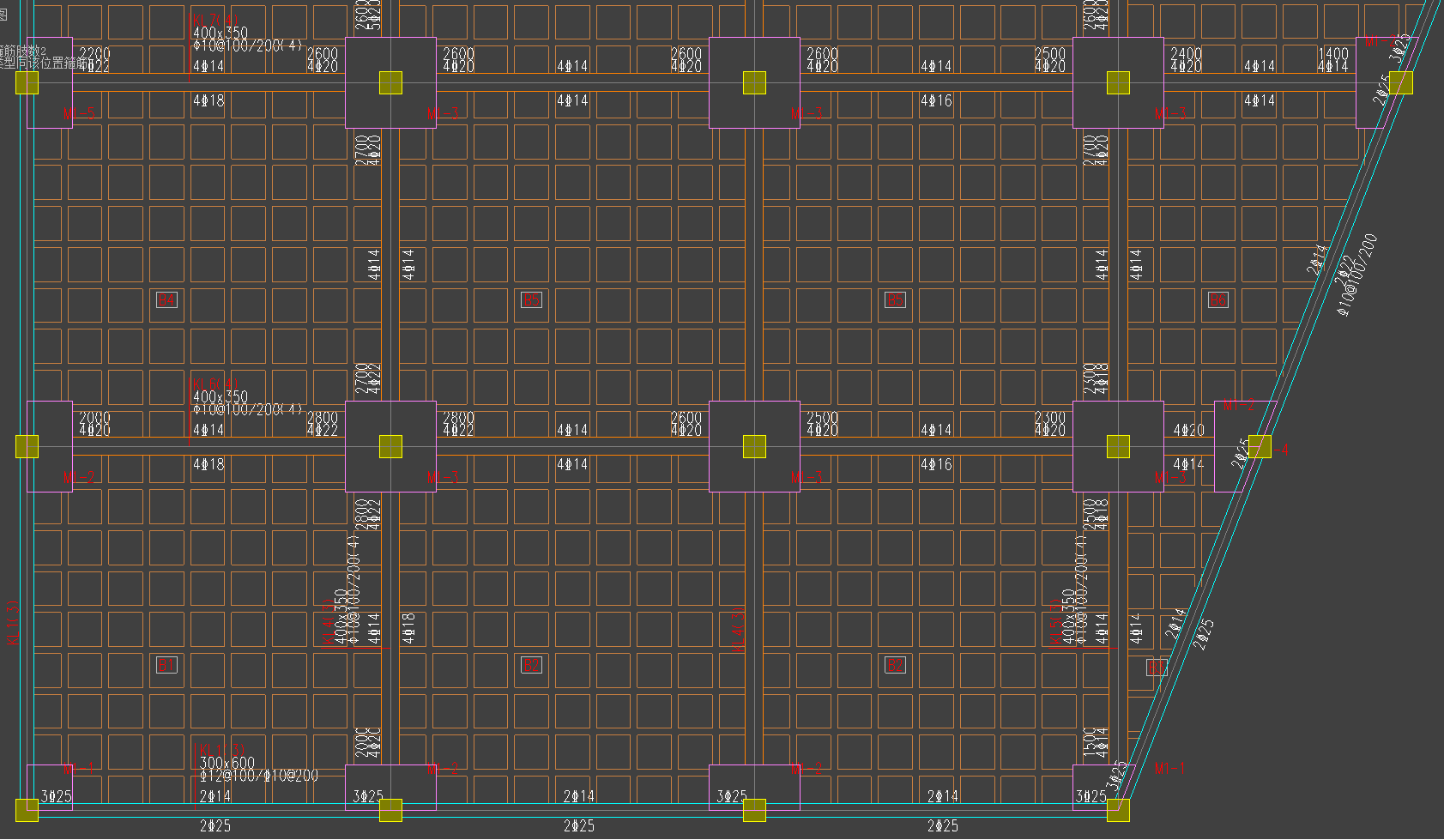

图1.5  Design绘制暗梁、框架梁施工图

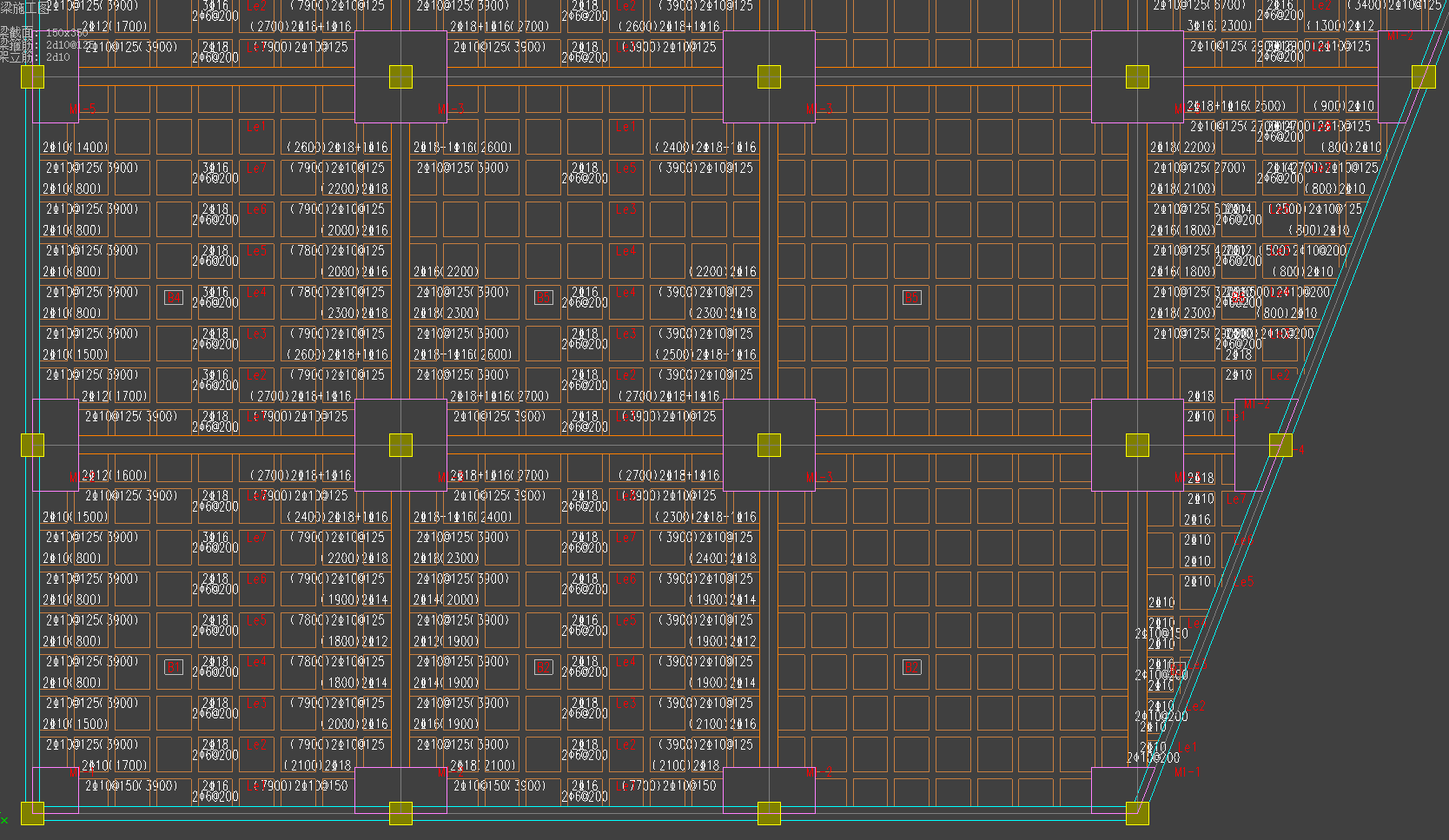

图1.6  Design绘制空心板肋梁施工图

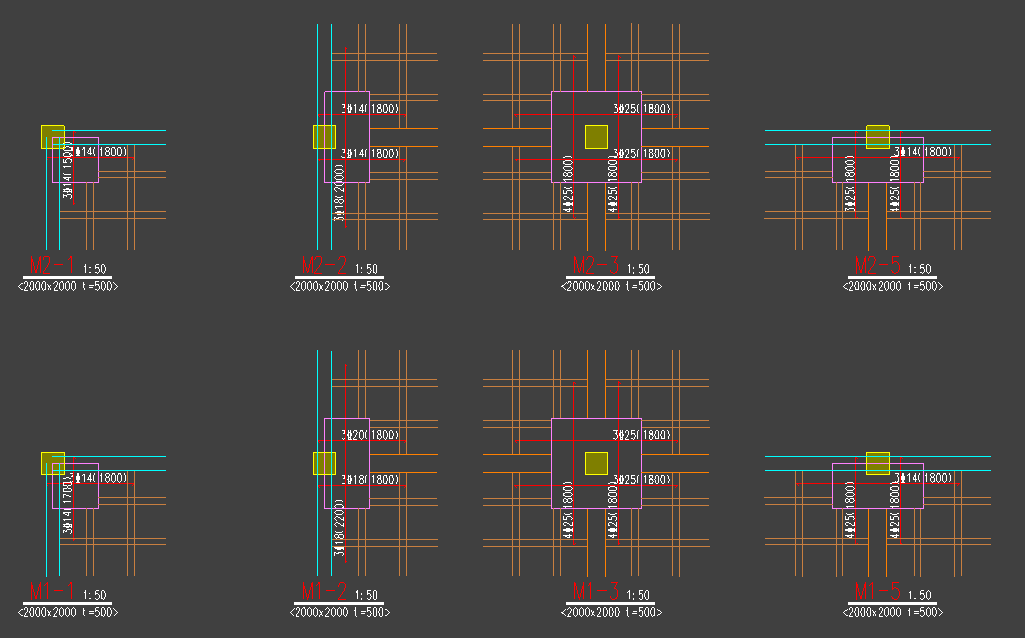

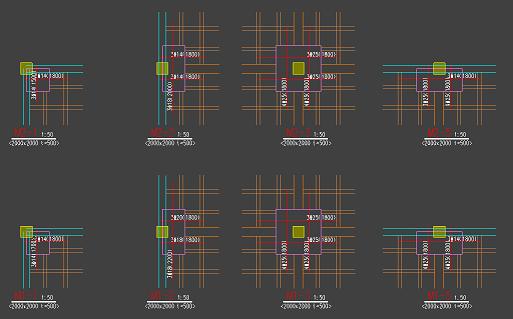

图1.7  Design绘制柱帽详图

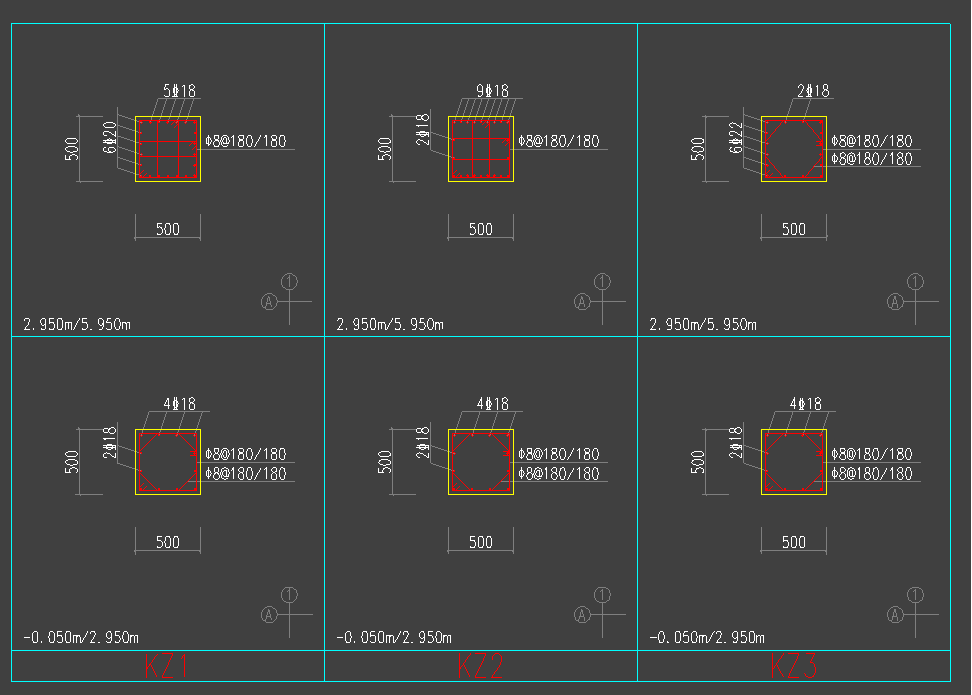

图1.8  Design绘制柱配筋详图
