超元作为独立图形，可以用STRAT/Prep中的图形编辑命令进行编辑，如复制、偏移、镜像、拉伸、阵列等，在前面讲述的两种输入方式之外，得到满足要求的超元形状。

这里特别提到拉伸(Stretch)命令。超元各个节点均可以拉伸，但注意需在平面之内。圆弧边也可以拉伸，这一点超出普通的圆弧(普通弧不能拉伸)。

偏移(Offset)命令与一般平面单元一样，区分二维图形、三维图形。在二维平面内，超元在平面内外延或内缩；在三维状态下，超元在平面外平移。

除了常用的图形编辑命令，STRAT/Prep还具有专门为超元准备的编辑命令：超元拆分和超元合并。

1、超元拆分：

菜单：工具/拆分超单元；命令：SupeSplit, us；按钮：左侧

超元拆分命令，将超元一个贯通超元的连续分界线，分成两个超元。分界线可以是直线、梁、柱，也可以是弧、弧梁。面单元和体单元的边，不作为分界线。拆分边界须满足如下条件：

1) 边界线必须的连续的，即线、弧首位相连。

2) 边界必须贯通超元，边界的起、末端须在超元之外，至少在超元边界上，不能在超元之内。

3) 边界与超元边线只能有两个交点，少于两个不能拆分，多于两个导致异常。

超元拆分操作，根据程序提示，首先选择需要拆分的超元，右键结束选择后再选择作为边界线、弧单元。在两部分图形选择中，程序会自动过滤单元类型，第一次只选择超元，第二次只选择线、弧。因此虽然超元与分界单元在图形上是重叠的，但不影响操作。

采用已有单元组成分界线，而不采用直接输入分界线，这得边界的定义更为容易，也更符合实际使用需要。因为拆分超元的边界，其位置都是特定的、需要精确定位的。在实施超元拆分之前，利用软件的功能精确定位输入线、弧等单元作为边界，是更为实际的操作。虽然直接输入边界，在软件编程上更易于实现，而选择已有图形边界涉及复杂的相互关系的判别。

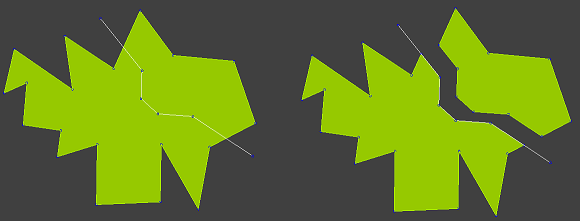

多边形超元，由多折线边界拆分

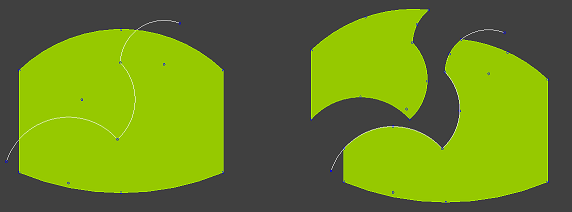

曲边超元，由多段连续圆弧边界，拆分成两个超元

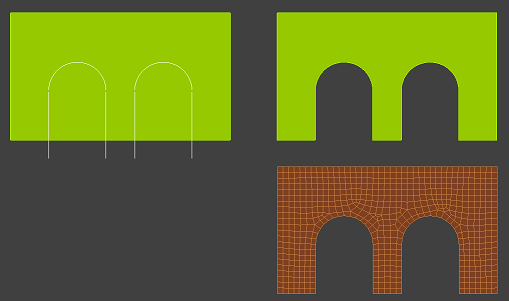

矩形超元，经拆分操作(两次)形成门洞，再剖分后得到最终的板单元网格





2、超元合并： 菜单：工具/合并超单元；命令：SupeMerge, um；按钮：左侧



超元合并是拆分的逆操作，将两个共有边界超元，合并成一个超元。具体操作中，只需选择两个超元，如果程序判断具有共同边界，

如上面拆分的超元，可以通过超元合并，再次合并成一个超元，如下图所示。

两个超元，沿连续曲边，合并成一个超元



理论上，对于剖分之后的单元网格，经过多次操作之后，也可以恢复到最初的原始状态。

强大的超元拆分、超元合并功能，使得STRAT的使用更加灵活、更具有适应性。该项功能使STRAT软件具备可供操作的几何拓扑计算功能(网格剖分命令本身是建立在几何拓扑计算基础上，但是程序内含的，用户不能直接操作)，使软件的整体能力上升到一个新的台阶。
