程序提供两种输入超元的方法，一种是选择已有图形边界形成超元，一种是直接输入角点形成超元。

方法一：选择已有图形边界形成超元

菜单：工具/输入超元(边界)；命令：Supe, u1；按钮：左侧

启动命令后，选择图形的边界(圆弧、直线、梁柱、弧梁等单元本身，和墙、板、块体元的边)，在边界围合成封闭区域，在封闭区域内形成超元。

超元的边界即选择的图形边界。超元的边界可以是圆弧。如果选择了圆弧作为边界，则超元为曲边，这时程序自动在弧中间添加节点，由三点确定超元的弧边界。

该命令采用了STRAT所特有的“视平面展开技术”，对于任意的空间曲面，通过三维图形旋转，使得屏幕图形完全展开不重叠，即可对曲面内的所有封闭区域一次性形成全部超元。如坡屋面的梁格、空间网架网壳等，均可以一次操作形成全部超元。

超元的属性，网格剖分长度、单元厚度、单元类型通过下面的对话框设置。超元的材料由当前材料确定，显示在屏幕左上方，由F6热键修改。

该命令是针对现浇空心板楼盖进行特别处理(与“网格剖分”命令相同)。如下图所示，选中“处理现浇空心板楼盖”项之后，板式楼盖计算的特别要求：

柱取截面: 对选中的柱取其周边轮廓线，在由轮廓线组成超元，同时程序在柱截面内自动形成STRAT所特有的“附加梁”，以便模拟柱截面对大板的面支撑。——该方法成功地避免了板柱节点奇异点，这是精确分析板式楼盖的一个重要的条件。

处理柱帽：对于放置在“Ban-ZhuMao”图层内的板单元，取其边界形成超元，以模拟柱帽。此时，超元的厚度取板单元的厚度，可以是变厚度以模拟锥体柱帽。在5.0版本中，程序还自动根据柱帽边界的走向，自动确定超元的局部坐标系。

处理暗梁：对于放置在“Ban-AnLiang”图层内的梁单元，取两侧边界线和梁轴线，边界形成超元，以板式楼盖中的暗梁。此时，超元的厚度取梁的高度。也可以将狭长的板单元放置于“Ban-AnLiang”图层内，以模拟两端斜交的暗梁。与柱帽相同，程序自动设置由暗梁形成超元的局部坐标系。

柱帽加密比例：为了使柱帽计算更加精确、可靠，输入小于1的数，即可以对柱帽内的超元网格加密。

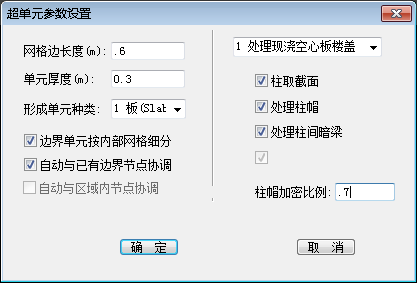

超元参数(现浇空心板楼盖)

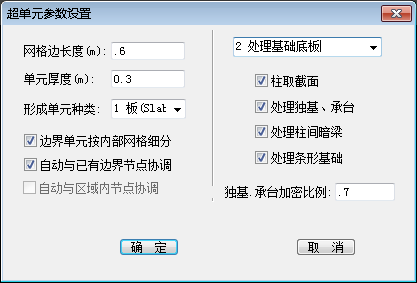

超元参数(基础)

该命令同时也是处理基础底板的重要工具。第二个选项即用于形成基础底板的超元，如上图所示。各参数意义可类比现浇空心板楼盖。需要指出的是，STRAT软件基础底板的计算，也考虑了柱截面对底板的面支撑作用，建立了基础计算的精确模型，这是当前国内外所有软件中是唯一的。

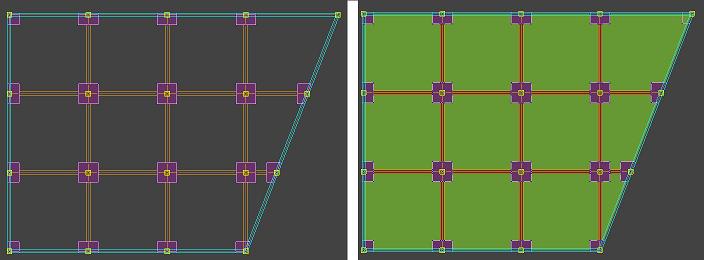

         现浇空心板楼盖初步模型                                     识别柱帽、暗梁、柱截面后形成的超元模型



STRAT基础模型：桩承台，核心筒片筏(超元)，防水底板(超元)

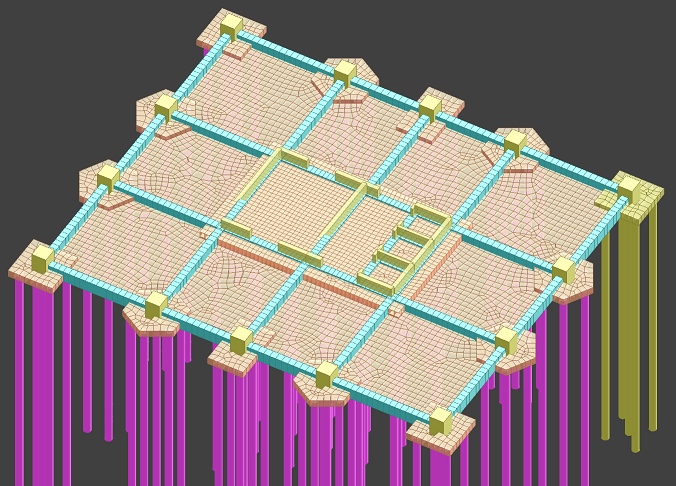

程序自动剖分得到的基础计算模型



方法二：输入角点形成超元

菜单：工具/输入超元(节点)；命令：SupeAdd, ua；按钮：左侧

提示：SupeAdd: 第1点厚度0.3m, F5空心板，L网格长度1m>



如同输入4点形成板单元一样，直接输入节点形成超元角点。不同的是，超元的角点数是任意的，必须按右键结束。

同一个超元内，节点不能重合，边界不能相交。

按照提示，键入H输入厚度，按F5设置空心板，键入L设置网格剖分的长度。输入角点的方式不能形成圆弧边。
