超单元是5.0版本新增加的一项重要功能，将进一步增量STRAT软件在国内外同类软件中的领先地位。

我们知道，网格剖分是结构分析中极为常见的处理方法。如建筑结构中的楼屋面，无梁楼盖结构中的楼板，基础底板(独基、条基、筏板)，水池筒仓的壁板，都需要通过网格剖分将大面积板剖分成小块的计算板单元。能否方便、有效地剖分大板、并得到高质量的单元网格，已经成为一个软件的技术水平的衡量标准。实际上，国内很多软件正是网格剖分功能的技术欠缺，限制了其进一步的发展。

STRAT软件的网格剖分功能，采用先进的Pave算法，能对任意复杂形体内得到高质量的四边形单元，达到国际先进水平。如此同时，STRAT特有的视平面展开技术(能对任意空间曲面一次性实现网格剖分)、网格边界节点的自动协调技术(大板分批剖分仍能确保边界网格连续)，使网格剖分操作简便、适应性强，综合能力超过国内外同类软件。STRAT强大的网格处理能力，是其成为板式楼板(空心板)、水池筒仓领域国内外第一软件的技术基础。

虽然STRAT网格剖分功能已经非常强大，但从用户使用角度，仍存在如下问题：

1、网格剖分后单元太多，前处理数据量大，保存管理不便；

2、直接针对剖分后的单元加载不方便；

3、如果结构变更修改不便。

为了解决这些问题，进一步提升软件水平，为用户提供高效、便捷的日常工具，V5.0版本投入大量的精力，开发出超元功能。

超元不是最终的计算单元，而是包含单元属性、荷载属性的单元组合体，也可以认为是一个单元容器。

超元的属性

1) 超元的边界数是任意的。STRAT超元的边界数没有上限，可以是任意大的数。超元边界直线、也可以是圆弧。这样只需用一个超元，即可实现任意杂平面的模拟，建模过程简单，效率极高。对于一个异性的水池侧板或底板，以前需要多个四边形板、三角形板模拟，现在只需一个超元即可，极大地简化了模型数据。

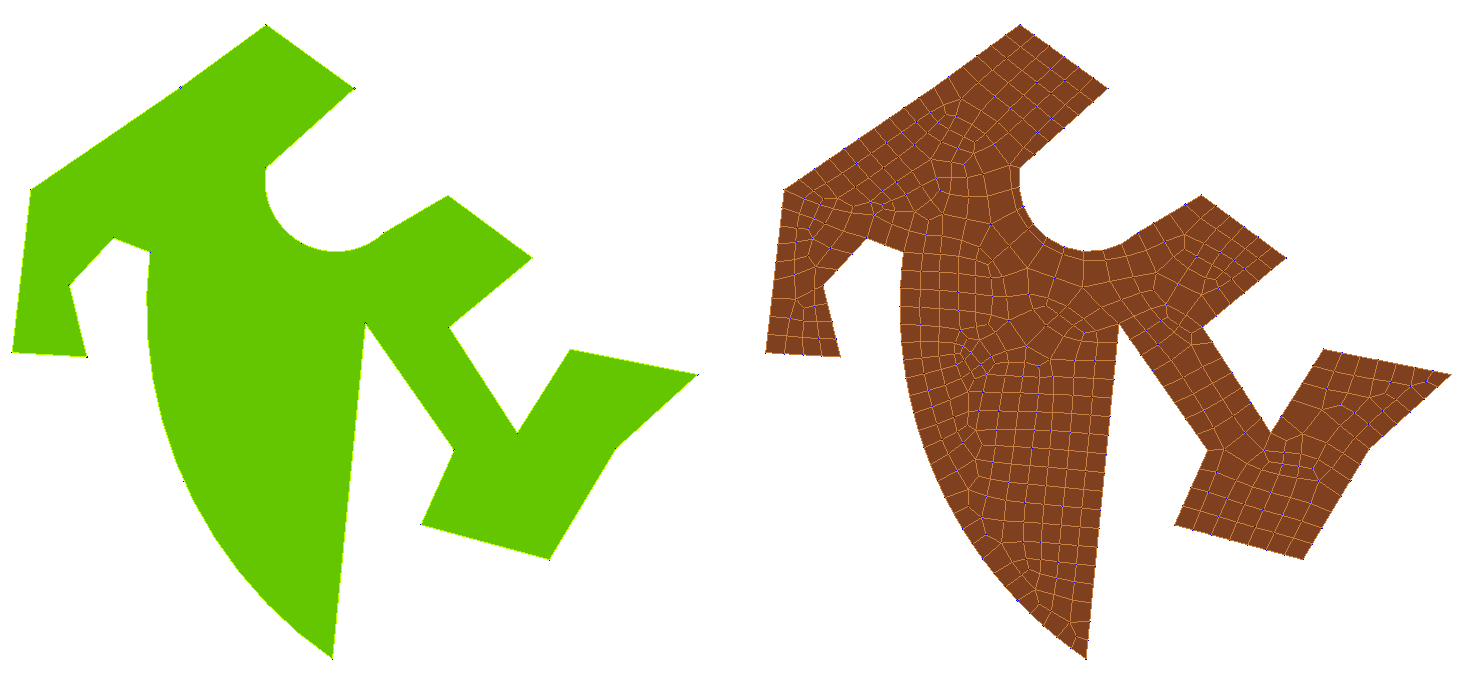

任意形状的超单元(一个单元)                由超元剖分得到的最终计算单元

2) 超元包含计算单元的全部信息。超元上设置单元类型(墙、板、平面4/8节点)，具有材料属性，超元具有厚度，可以设定变厚度超元。超元上可以施加荷载，甚至可以施加非常复杂的骨料、土体的表面压力荷载(荷载值、荷载方向同时可变)。

3) 超元本身包含网格剖分信息。剖分信息使超元与最终的计算单元建立联系，成为最终单元的容器。具备剖分信息，使得前处理模型中可以不得到最终的剖分后单元，而只需在由图形模型(_Pre 文件)到计算模型(Sta文件)的过程中，由程序自动剖分即可。

4) 3节点、4节点超元可以直接改为墙单元(Wall)、板单元(Slab)，反之，墙、板单元也可以改为超元。在这些修改中，单元厚度(变厚度除外)、材料、荷载(部分)属性不变。

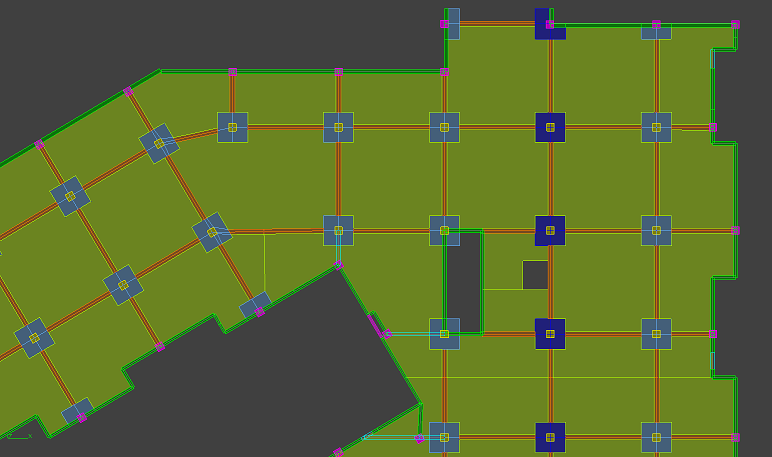

由超元建立的空心板楼盖结构模型(Prep)

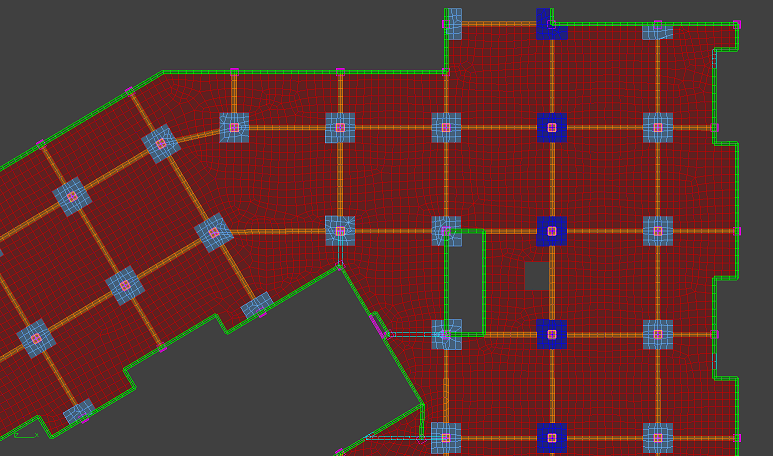

自动剖分后最终计算模型(Plots)

 超元的用途

所有需要网格剖分的构件，复杂楼板，板式楼盖、空心板楼盖，水池、筒仓，基础，均可以用超元模拟。

超元的优点

超元的特殊属性，使之具备单纯由“网格剖分”、“网格剖分(面单元)”命令所不具备的特点。

1) 使网格剖分更容易。STRAT网格剖分功能，实际上包含两个步骤。以板式(空心)楼盖为例，程序首先识别大板、暗梁、柱帽等封闭区域，判定个区域之间的关系，然后再针对各个区域进行网格剖分。当结构平面较为复杂时，程序识别得到的区域可能存在奇异形状，导致剖分不通过。利用超元功能，这两个步骤即可分别进行。在程序识别封闭区域之后，形成超元。用户可以判断形状奇异的超元，也可以通过Prep的“单元整合”功能发现奇异超元。超元作为独立的图形，用户可以图形编辑命令修改，这样就可以在网格剖分之前处理掉奇异区域，使网格剖分更容易通过。

2) 便于模型修改。单元剖分后的模型，很难修改，很多情况下甚至重新建模更容易。超元模型中，一个板式楼盖中的大板、一块水池的壁板，只用一个超元模拟，修改极为简便。

3) 便于加载。剖分后的单元加载，最起码所有单元均需选中，还是需要有很多的操作。超元模型加载只需选中有限数量的大板，操作简便且不宜出错。与超元功能相匹配，5.0版本开发边界荷载功能，对于板边荷载，直接输入荷载图形，而不必顾虑所在位置的单元剖分情况，极为简便。

4) 便于施加表面压力荷载。超元的上表面压力加载，也不是最终的加载，而是加载方案(即定义表面压力参数)，更为直观，且可以直接通过修改表面压力加载参数修改。相比较而言，表面压力直接加载到单元，显示不直观，修改也不便。

5) 得到更优化的网格。由于超元本身记录有剖分网格的长度，可以根据需要，对特定的区域设定不同的网格长度，得到优化的网格和更好的计算精度。相比较而言，此前的网格剖分功能，只能特定类的构件加密(如柱帽加密)。

6) 灵活的输入方式。超元作为计算单元的容器，可以在生成计算Sta文件文件时由程序自动剖分，也可以在前处理Prep直接剖分后在生成计算文件，方式非常灵活。当然，此前的两个单元剖分命令，“网格剖分”、“网格剖分(面单元)”，仍然保留，用户可以灵活选择使用。

7)  数据文件更小。超元模型的Pre文件大小，只有直接剖分之后的1/10左右，即原来10MB模型，现在只有1M左右，更便于管理、保存。
