STRAT V5.0: 实现单元扩展命令

扩展命令是一个非常有用的建模命令，在Midas、SAP2000等软件中均有使用。正在研发中的STRAT V5.0版本也已经实现该命令。

STRAT的单元扩展命令，超出了一般软件的扩展命令的范畴，实现了更多复杂操作功能。这体现了 STRAT一贯的风格——要做就做到最好、做到极致。

扩展命令实现如下功能：1) 由线扩展到面；2)由线扩展到体；3)由面扩展到体；4)扩展复制。实现功能已经多于同类软件。

在这些功能中，同时具有“平移扩展”、“旋转扩展”选项。

与同类软件显著的不同是，STRAT软件的扩展命令，其扩展轨迹线，不是简单直线、或圆弧(如在对话框中设定起、终点)，而是鼠标拾取的图形。

这种拾取的图形的方式，将极大地使扩展命令有更大的灵活性、适应性，能够很方便地实现多种复杂结构，尤其是面、体单元结构的建模。使得STRAT的扩展命令，功能超过国内外同类软件，将进一步增强 STRAT处理复杂结构的技术优势。

下面是利用单元扩展命令实现的模型

1、复杂圆形锥

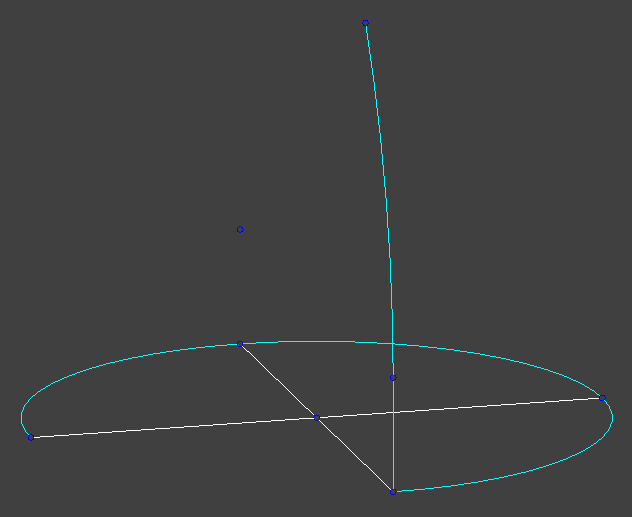

轨迹线为平面弧，扩展单元是竖线、弧

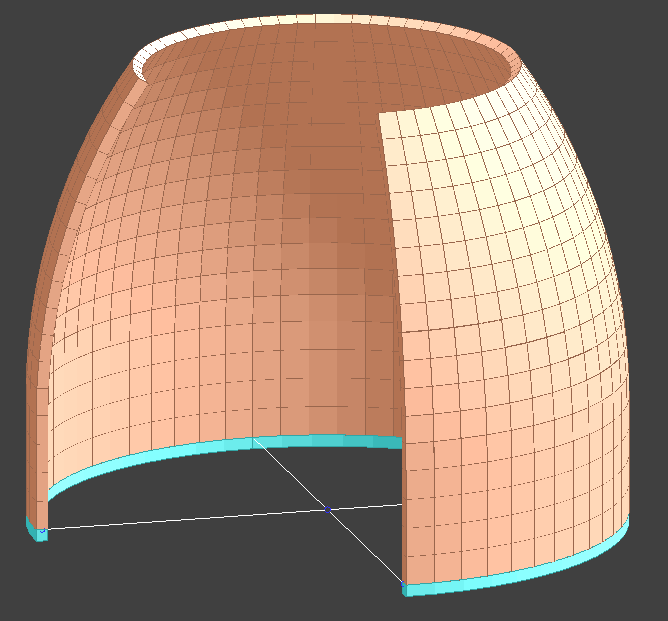

扩展得到的板单元模型(线到面)

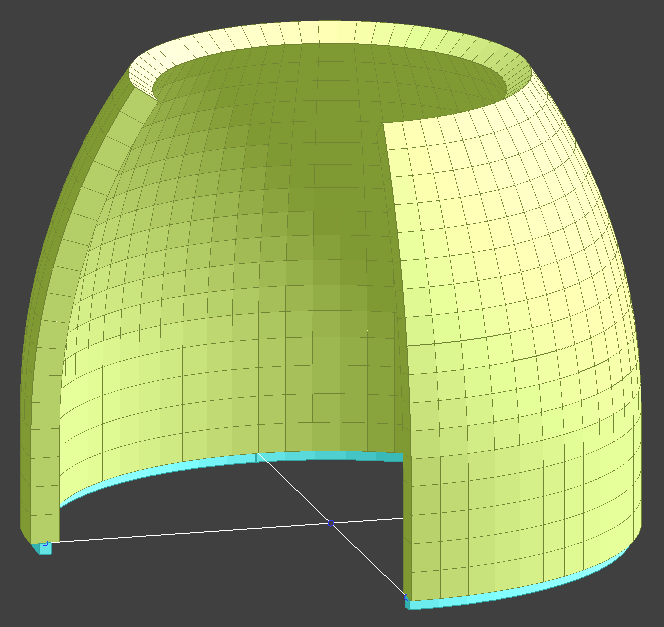

扩展得到的块体元模型(线到体)

2、复杂空间曲面

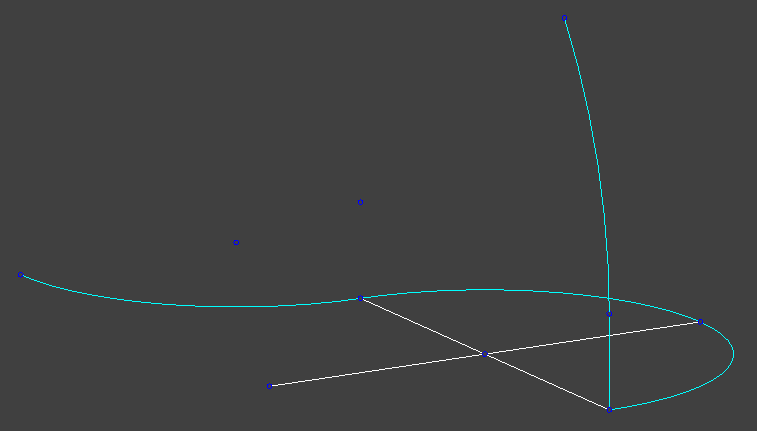

轨迹线为多段弧，扩展单元是竖线加弧

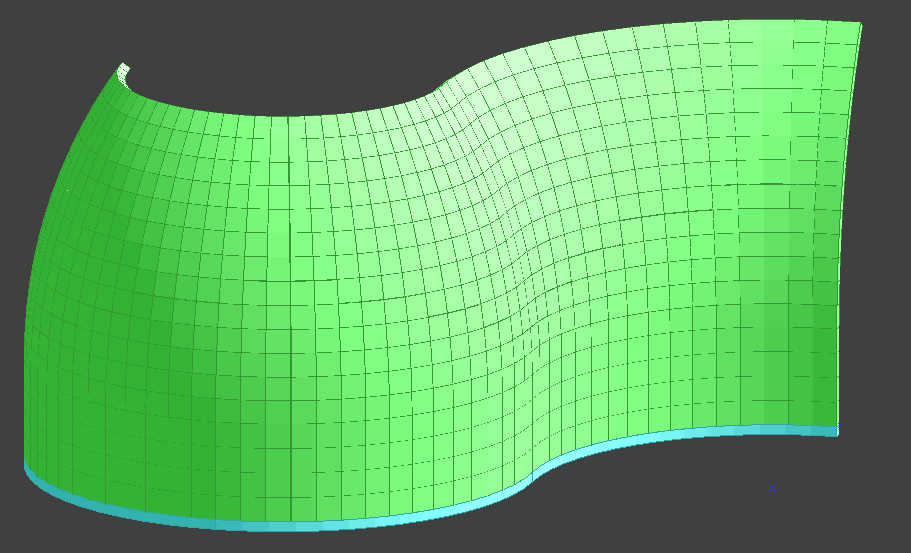

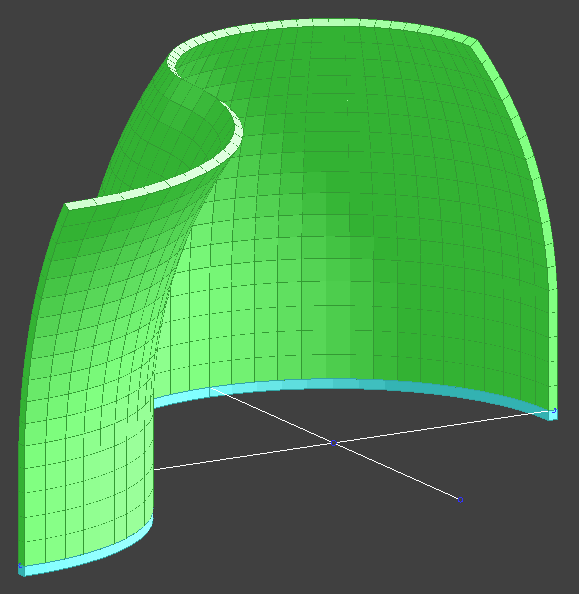

扩展得到的空间曲面(板单元模型)

3、空间排列的桁架

STRAT扩展命令发展了常见的扩展概念，除了线到面、面到体扩展外，还实现了沿轨迹线复制的功能。下面的桁架立柱通过扩展复制功能，可以很容易得到与轨迹线垂直排列的空间桁架。

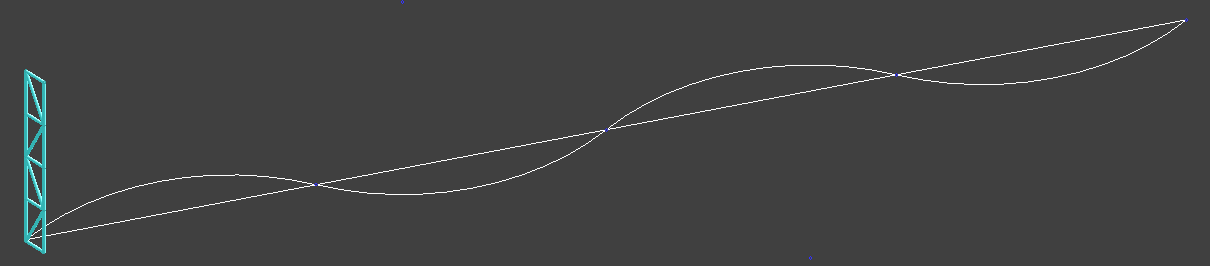

被复制桁架，和多段弧组成的轨迹线

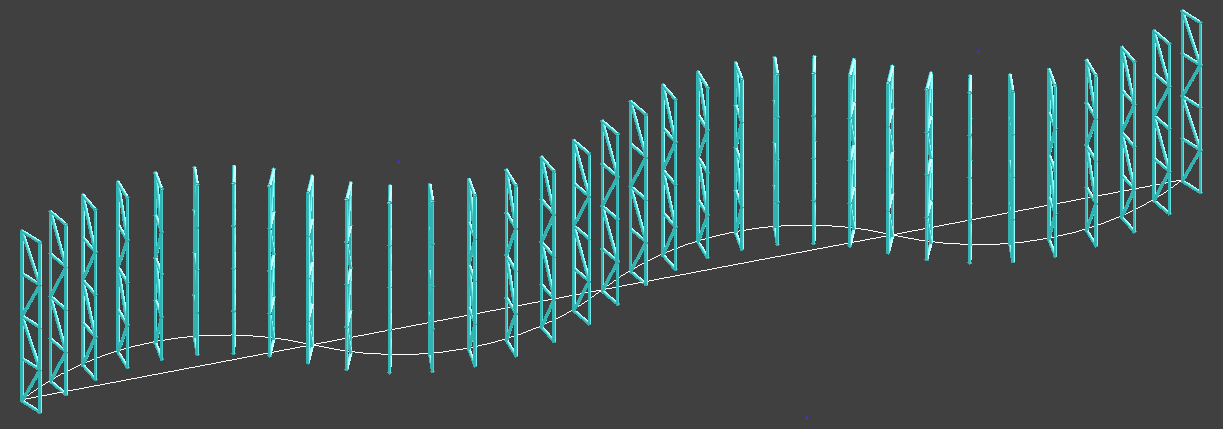

扩展得到的空间桁架柱

4、弯曲管道

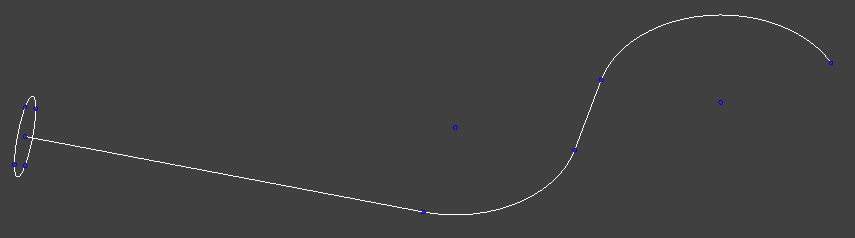

管道中心线(轨迹线)，和管横切面圆弧(扩展单元)

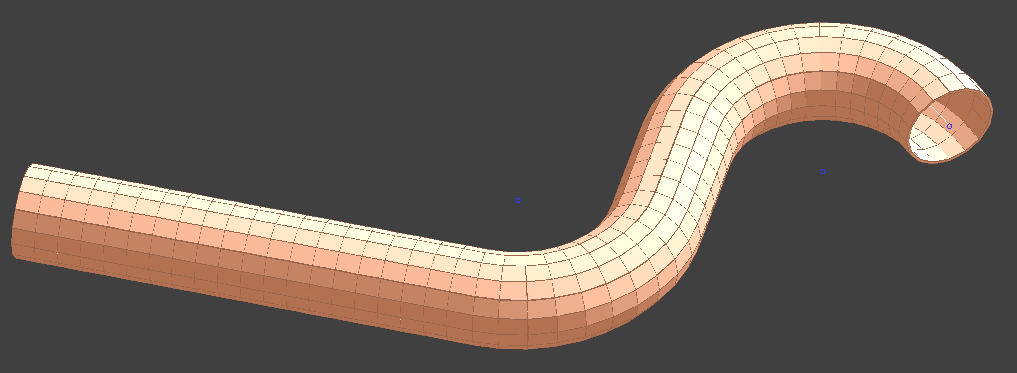

扩展得到的弯曲管道模型(板单元，线到面扩展)

扩展得到的弯曲管道模型(块体元，线到体扩展)
