STRAT V4.5更新3：圆管空心板施工图功能

本次更新完成了圆管施工图的功能。在此前的方盒、密肋空心板施工图基础上，至此，STRAT板式楼盖施工图功能已经完备。

圆管施工图与方盒、密肋施工图在钢筋配置、出图方式上，有很大区别。方盒、密肋大板最终梁的方式出图，圆管则是按照板的方式出图。

圆管施工图的操作仍然同方盒、密肋板，在同一个命令下进行，由程序根据空心板的类型区别处理。

STRAT/Design中空心板施工图功能，高度集成、高度智能，用户只需两步操作，其它复杂计算、判别工作均由程序自动完成。

在Design中具体操作过程如下：

第一步：形成大板区域

形成将细分板单元合并，形成柱帽、暗梁、大板等构件。各构件，结合板厚度、图层、局部坐标系等综合判断。如果同一个块大板内的单元，分属不同图层，或者局部坐标系不同，会形成多块大板。

对圆管板，该命令还自动布管。按照圆管的受力特点，圆管一般不到边，在边缘留一个实心板条带。用户可以通过下面对话框，设置条带。

实心条带的宽度不宜过大，否则增加自重。一般不大于板的厚度。板厚度较大时，可以小于板的厚度。

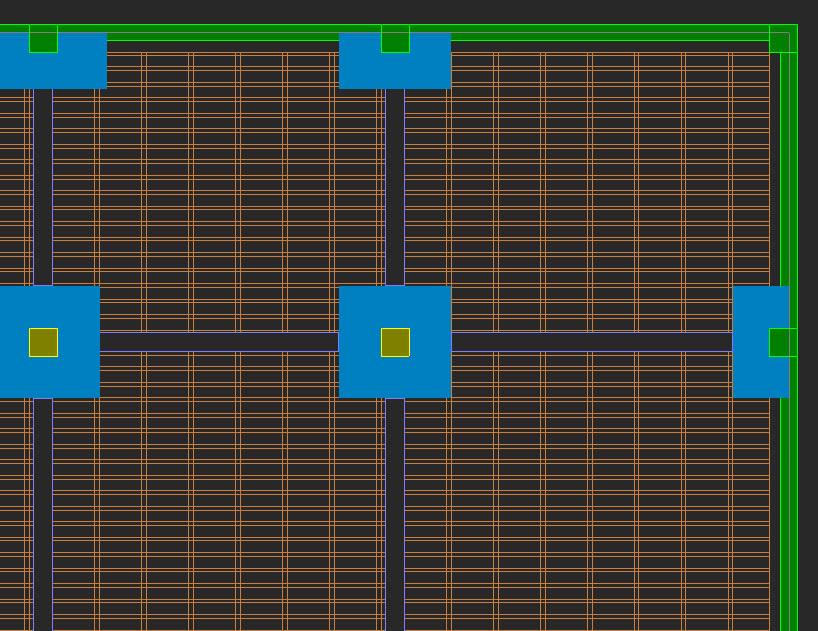

实心条带主要针对厚度突变的部位，如墙边、梁边、加厚柱帽边。非厚度突变部位，如暗梁边、等候柱帽边，可以不设置。一般情况下可以直接采用程序隐含设置。程序自动布管如图所示。

布管的原则：顺管向一侧完全长度、另一侧补足非标长度；横管向居中布置。

用户可以修改程序布管结果。可以左侧管全长度、或者右侧管全长度，可以调整横管向的数量。与肋板不同，相邻大板之间的圆管，不要求对齐，不需要特别进行对齐操作。

第二步：绘制楼盖施工图

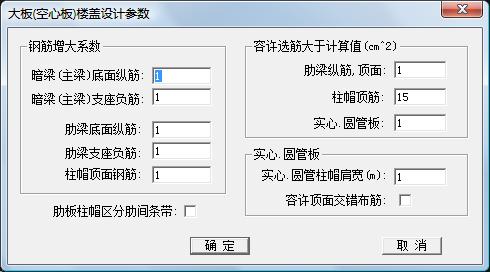

该命令生成圆管大板、柱帽的施工图。启动命令后，显示如下对话框，设置参数。

该命令自动生成全部柱帽详图、空心大板的配筋图(板底、板顶配筋图)。该操作同时形成楼盖主梁的配筋，供形成主梁施工图采用。

第三步：形成暗梁施工图 (主菜单：多高层结构/形成施工图)

该命令即普通多高层结构形成梁、柱、墙施工图的命令。在板式楼盖中，形成暗梁的施工图。

特别注意：在板式楼盖中，主梁的配筋须包含部分板的配筋，因此该命令必须在形成大板楼盖施工图之后。因为主梁、暗梁的配筋，在形成大板楼盖施工图时生成。如果在形成大板楼盖施工图之前运行该命令，将忽略主梁的大板部分钢筋，也不包含暗梁。
