下面简述圆管空心板各构件施工图的要点。

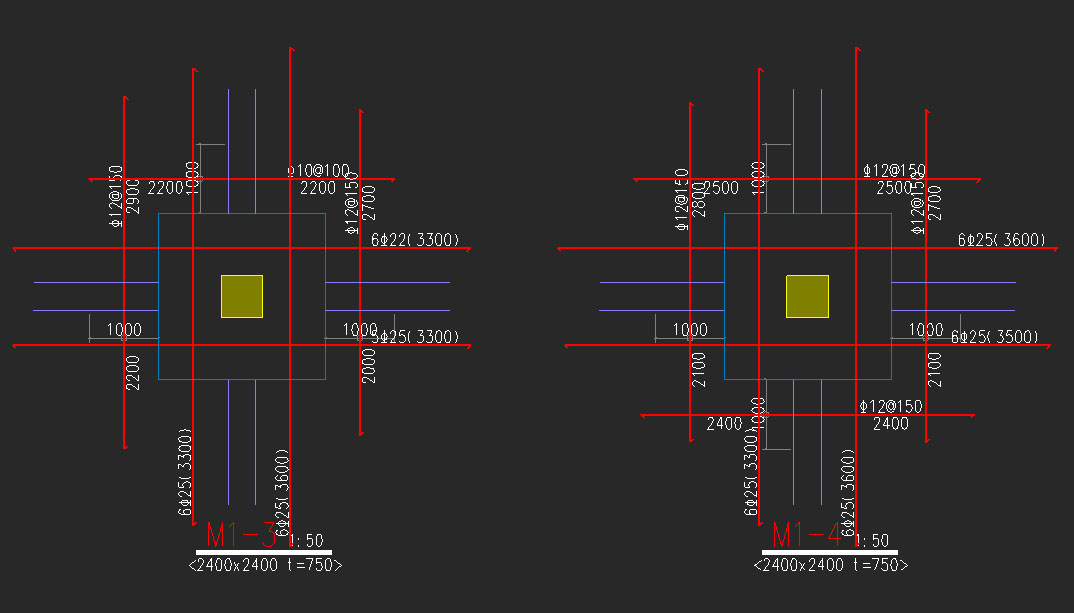

    柱帽详图如下。详图除柱帽本身的配筋外，还包含柱帽肩的配筋。柱帽肩由程序自动判断设置，依据是与柱帽相连暗梁、主  梁顶面负筋沿纵向分布的特点，如果分布不均匀、邻近柱帽端配筋有增大，将设置柱帽肩区。柱帽肩的宽度，也由程序根据较大配筋分布的宽度确定。用户可以设定最小宽度(见上图对跨框)。

    柱帽钢筋均标示钢筋长度，其中柱帽肩还标示宽度范围。

    相同编号的柱帽，几何参数相同(柱帽宽高，暗梁、主梁分布)，配筋相同(数量、长度)，柱帽肩也相同(个数、宽度、钢筋)。

柱帽详图中不再包含暗梁的端部钢筋。暗梁端部钢筋在梁施工图中标示。

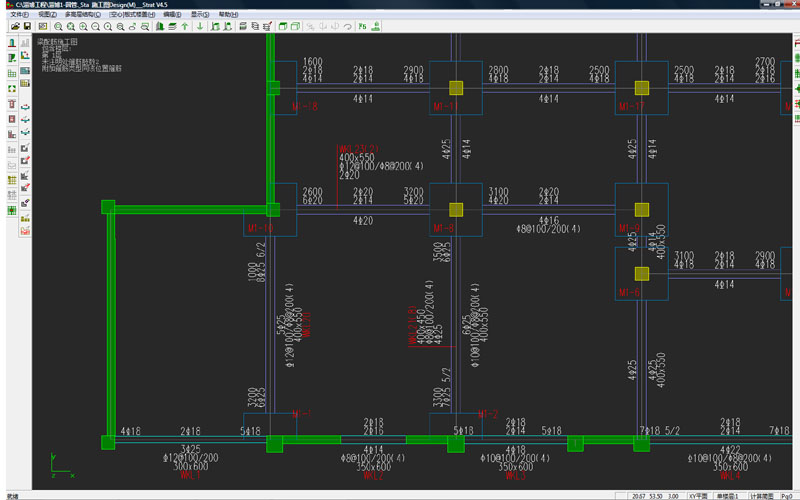

    柱帽编号，同时标示在大板施工图、梁施工图中。

M1-3柱帽下侧无柱帽肩



    根据空心板楼盖的受力特点，空心大板的配筋仍然按照由暗梁、边梁、边墙的围合而成的板跨区域分别配置，而不是按照传统的板式楼盖的分柱上板带、跨中板带的通长配筋。从板底钢筋而言，根据计算结果，各部位的钢筋不同，如果按照最大值配筋，明显造成浪费；如此同时，在大板的边界(暗梁、边梁、墙)位置，仍存在0配筋区，形成自然的板底钢筋的锚固区域，因此板底钢筋可以在边界部位截断。从板顶钢筋而言，根据计算结果，钢筋集中在边界侧边一定宽度范围内，大板跨中基本为0钢筋区，因此板顶钢筋只需配置在沿边界一定宽度的范围内。

    如此同时，空心板板作为大板，其受力比梁式楼盖中的小板远为复杂。首先，板底的配筋在各个部位不同。其次，边界配筋(支座负筋)除了受相邻板跨影响外，梁和墙边界得到配筋不同，边界上的柱引起显著的配筋的集中，凸形墙梁角也会引起配筋集中区域。因此，空心大板的钢筋配置，需要包含上述因素，不应是简单地取各个部位最大、或平均值。

    大板配筋的原则，沿钢筋方向取峰值，沿钢筋横向在适当归并基础上的分区域取代表值，并分区域配筋。各区域的代表值，是区域宽度范围内各峰值的加权平均值，且不小于最大峰值的80%。

    这种配置方式，在便于图纸表达、便于施工的基础上，使配筋经济(较小的区域配置较小钢筋)，使配筋安全(配筋集中区域配置有充足的钢筋)。STRAT软件对空心大板的进行精细有限元分析，其配筋分布云图精确地反映了各部位实际需要的配筋值，为上述配筋原则提供了充分的依据。

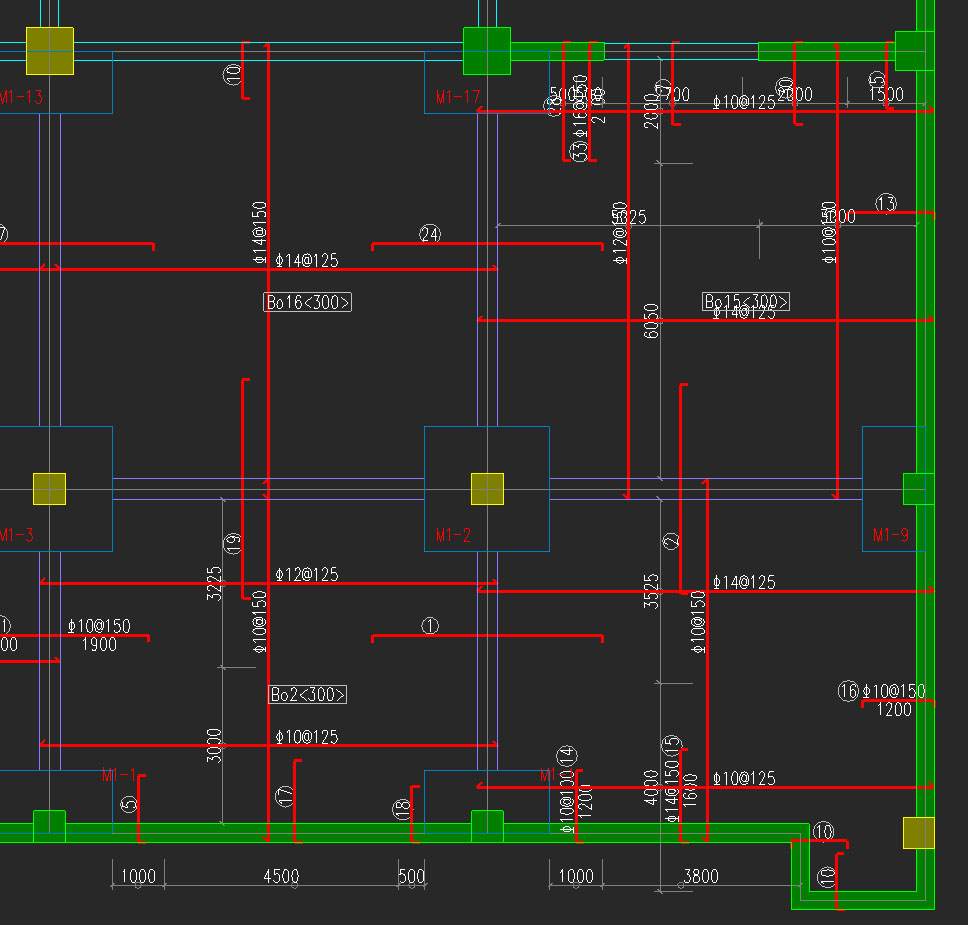

    依据以上原则，对于空心大板的板底配筋，程序自动判断板底各区域的配筋相对大小，如差别较大则分区域配筋，并标注各配筋的范围。如图中右上板跨的配筋。一般而言，边跨、跨度差别大的板，会分区域配筋。

    对于大板边界的顶面配筋，程序同样自动判断配筋区域。一般而言，对于有柱帽板，靠近柱帽的区域远比跨中大，需要区别配筋。为了体现这一特点，这里柱帽侧边的板顶区域称为柱帽肩。柱帽肩的配筋比跨中配筋量大、钢筋分布长，其配筋更接近柱帽在同方向上的配筋。基于这一特点，同时为了简化大板配筋的图纸，程序将柱帽肩配筋在配筋详图中标示(见上面柱帽详图)。对于有柱帽肩的边界，只标示除去柱帽肩后的边界顶面配筋，如果除柱帽肩外边界采用同一种配筋的不另外标示钢筋分布范围。

    为了统一规则，用户可以设定柱帽肩的最小宽度(见上面对话框)。

    圆管大板的底面、顶面的钢筋的间距，在顺管方向，均与管距匹配，确保各管距内配筋相同。
