基础: 山地不等高、倾斜基础设计
工程中基础不等高较为常见。基础不等高时，不同高度内的地基变形，使基础内力分析非常复杂。不等高基础的计算，需要包含上部结构的协同模式。
作为三维图形软件，STRAT程序组织和机制，完全适应不等高基础、倾斜基础的设计和计算。利用软件的三维图形功能，能实现任意基础型式的建模和计算。这里介绍操作注意事项和技巧。
基底内力准备
不等高基础的在Archi显示基底内力时，需要选中“支座反力”项，这样所有高度层面的柱底内力，均输出到FrBt文件中，供前处理Prep设计基础。
自动布设基础梁
该功能自动将非底层的柱、墙向基础面延伸。但不能复制上一层的楼面梁为基础梁。如果需要设置基础梁，需要手工输入，或者从上一层楼面复制。
当各个部分的“柱底距基础底面距离”不同时，直接拉伸(Stretch)基础墙柱到合适的长度。
(操作技巧：XY平面内实现三维复制。在XY平面内，过滤选择梁，任点一点作为第1基准点，提示输入第2基准点时，在命令行内输入偏移量“@0,0,-5”，即实现楼面梁向基础面内的复制)。
基底约束
基底不等高结构，柱底高度z¹0处需设置嵌固约束(水池、筒仓等除外)。设计基础时，这些基底约束仍需保留，但需将6自由度全部约束的“嵌固”类型，改为水平嵌固、竖向自由度的约束类型(1,1,0,0,1)。即约束住xy平动Dx、Dy和绕z转动qz，另外3个自由度保留。
(操作技巧：不另外设一个新约束，而用新约束替换已有嵌固约束,这样不需要再次选择柱角加约束)
楼层设置和高度控制显示
虽然基础可以直接三维操作，但设置独立、条基，形成底板超元等，还是在XY平面内更方便，不等高基础需要妥当设置设置楼层。
以最低处为0层(模型z=0面)，最低处基础面为-1层，这样使得所有上部结构均位于0层以上。楼层的划分，按照上部结构的特点。当存在局部夹层、错层时，宜多设楼层以方便操作。

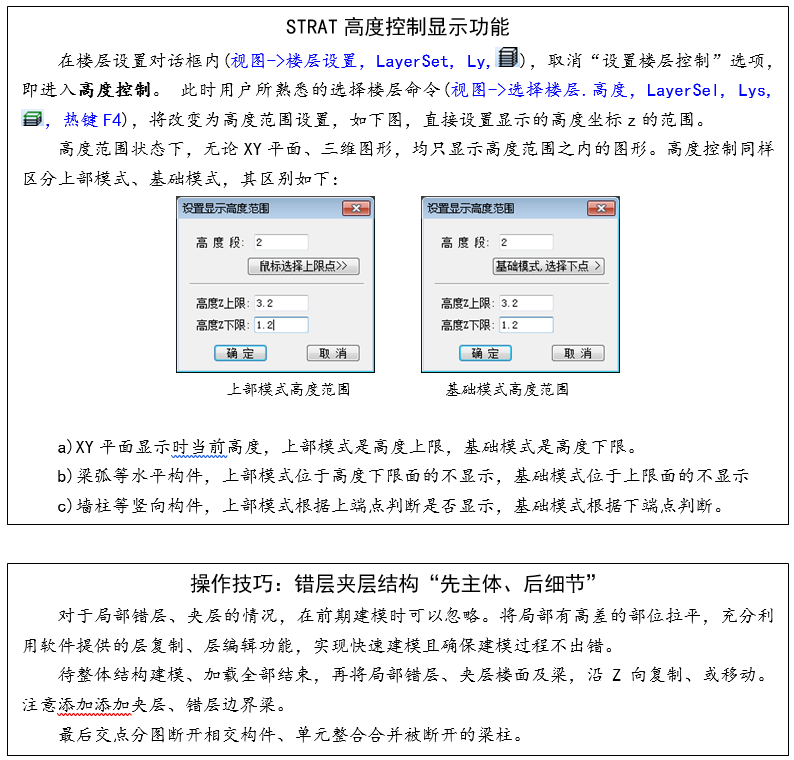

由于基础面位于柱底之下，基础面与楼层面多数情况下不一致，需要利用软件“高度显示控制”功能。位于两个楼层面之间的浅基础底面，设置高度控制，并选择基础模式显示。
图a、基底不等高，混合基础，基础高度控制显示，底板与地外墙相连
图b、底层局部层高不同

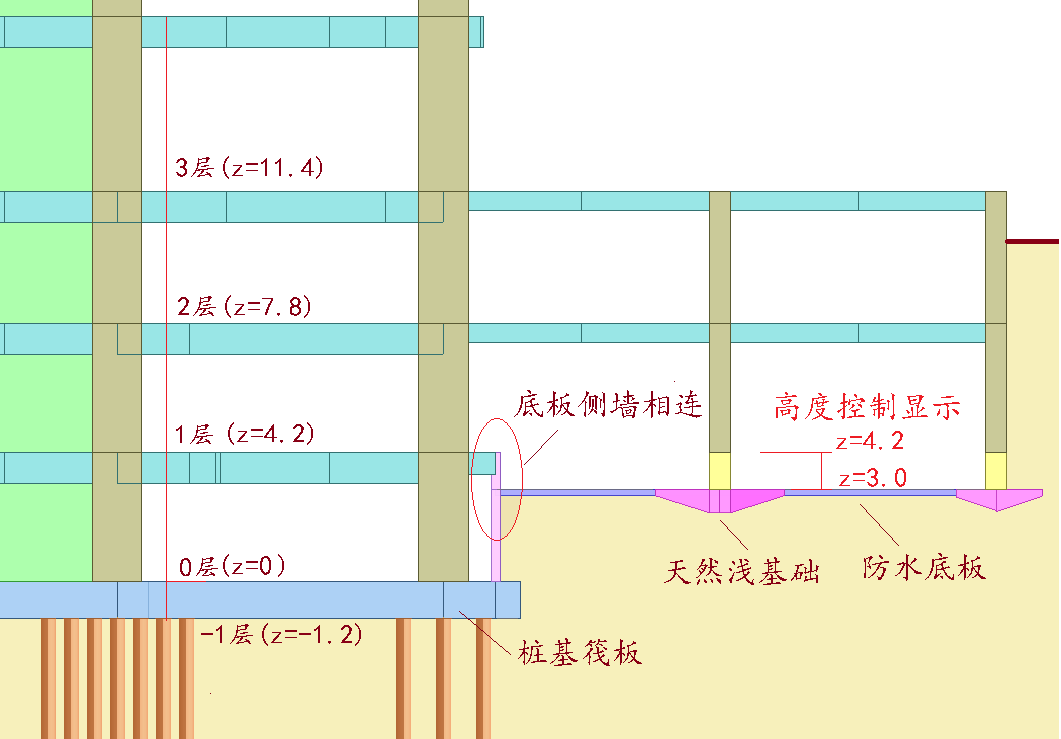

如图a所示结构，设高度下限为该处的基础底面(z=3.0)，设高度上限为该处的柱底标高(z=4.2)，选择基础模式，则只显示浅基础底面内的底板、基础，以及其上的基础柱、侧墙。在XY平面显示状态下，当前高度即为浅基础处的高度(z=3.0)，可以很方便、如同等高基础一样进行设计基础、绘制基础梁、形成基础底板超元操作。

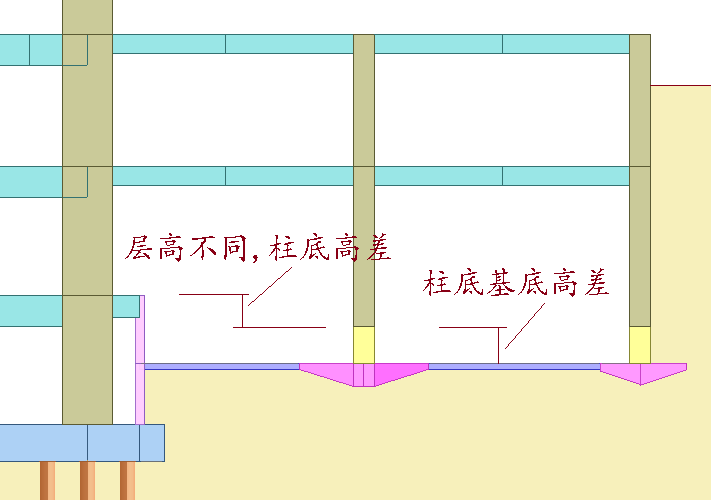

高度控制同样可以处理示底层局部层高不同的情况，如图b所示结构。
底板、地外墙相连
浅基础底板(防水板)与主体楼面高度不一致，一般直接与主体的地外墙中间相交，如图a所示情况。需要采取措施，使侧墙、底板可靠连接，确保相互之间能够传递荷载、变形协调。

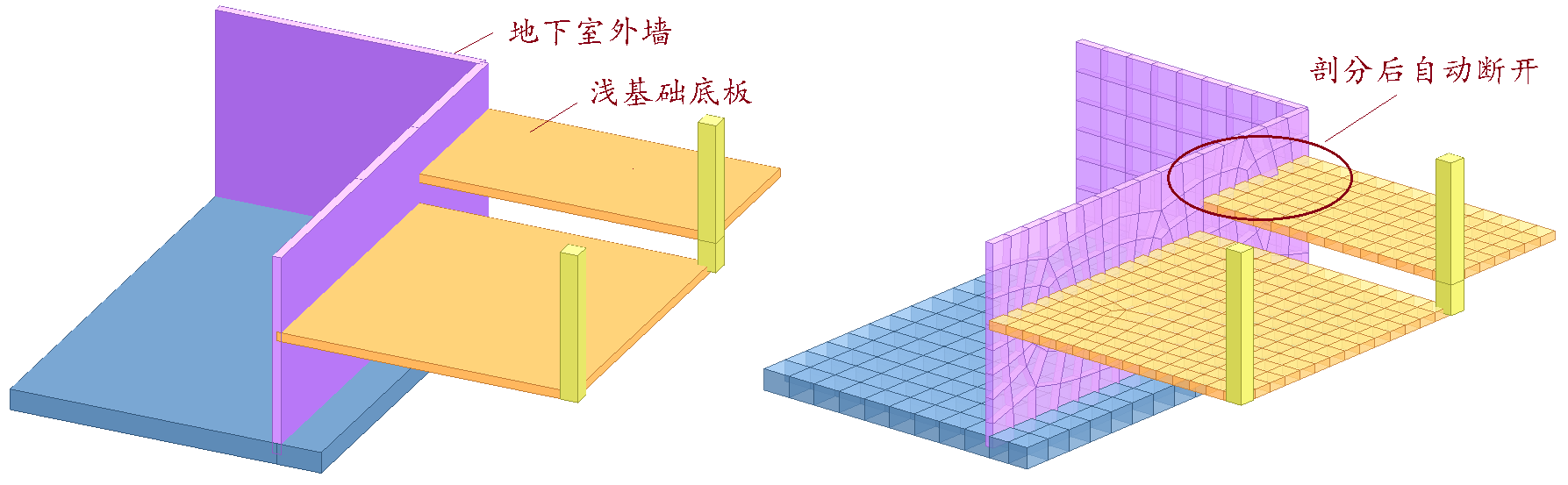

如果地外墙用超元模拟，或者放置在“地外墙-”图层内由程序自动转换为超元，一般不需要处理。超元剖分时能自动与边界节点协调(STRAT基本功能)，只要底板边界在完全贯通各个地外墙，网格剖分时均能自动断开，如图c所示。
图c、“地外墙-”与浅基础底板通过单元剖分后相交
如果地外墙直接用墙单元计算，由于墙不剖分，墙需要在底板高度处断开(交点分图，TransDot, ts,
)。也可以简化处理，将浅基础直接布置在柱底高度处，这样在层高相同时，底板与侧墙之间不需要特别断开，如图d所示。

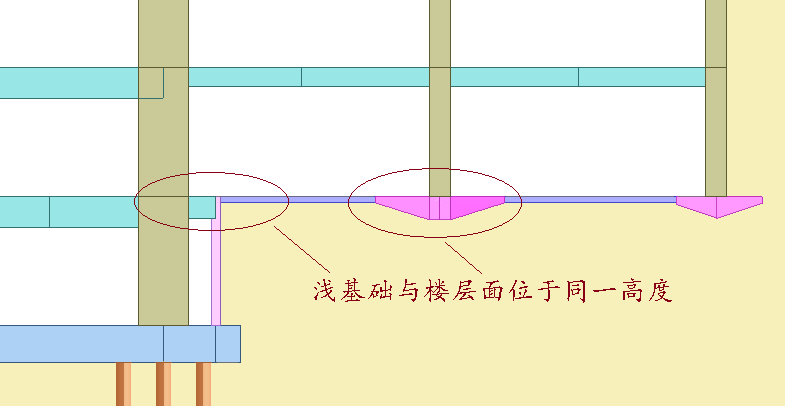

图d、浅基础简化处理，直接布置在柱底标高
工程例1：底层地下室内收
有多层地下室，主体部分地下室比裙房部分比多一层，如图d所示。主体部分采用桩筏基础，裙房部分采用天然浅基础。
楼层设置依据主体部分，主体桩筏顶面为0层，桩筏底面为-1层，这样主体部分的桩筏基础按照常规结构的方式处理。裙房部分的地下室，无论层高是否与主体相同，均不需要外设置楼层，通过高度显示控制操作。按照前面介绍的方式，主体部分柱下承台桩(无承台板)，核心筒下设计群桩。裙房部分，柱下设独立基础，周边设墙下条形基础，独基、条基之间设防水底板。
该结构是桩基、天然混合基础。筏板、防水板不参与地基承载，需要放置于“FSB-”、“ZFB-”专用图层内。柱下独基、墙下条基由于位于Z=0标高以上，需要放置于含“JC-”字符的图层内。混合基础不同于沉降控制复合基础，计算地基沉降时，可以选择是否考虑天然地基、桩基之间的土体附加应力的叠加。

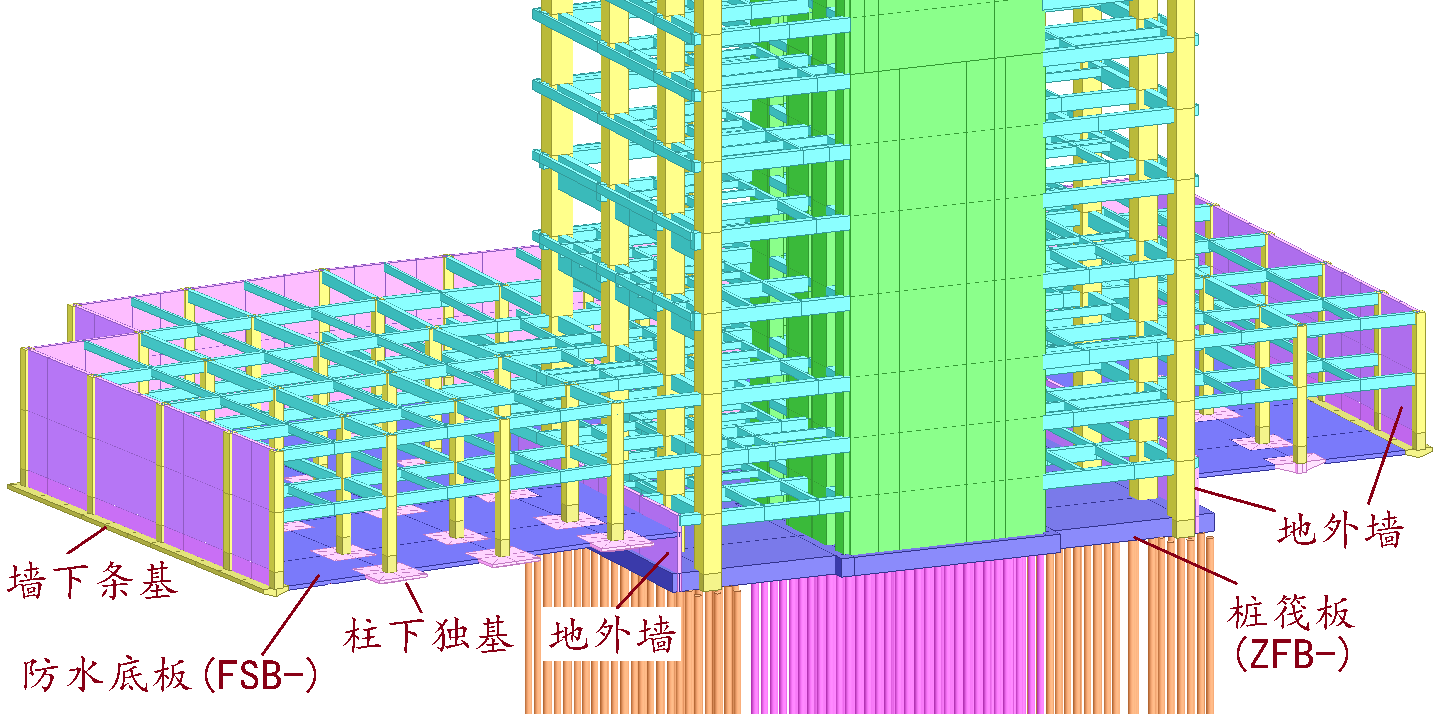

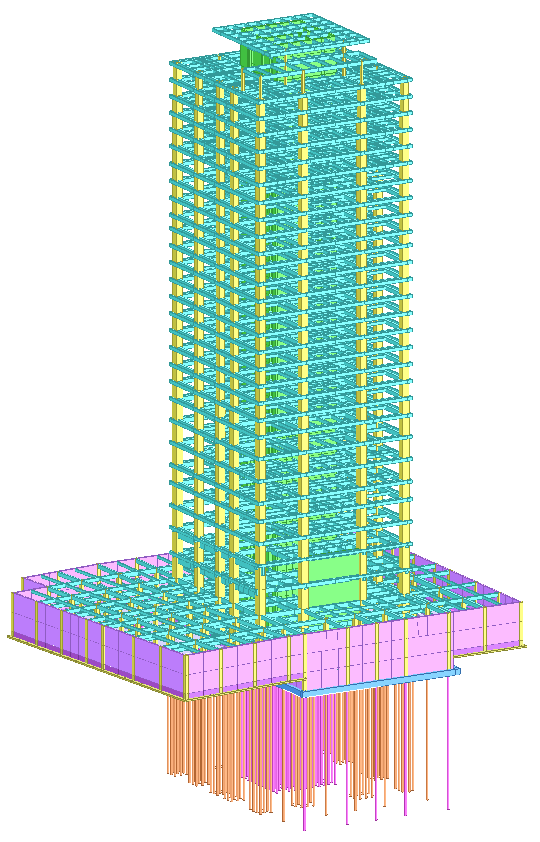

底层局部地下室 桩、天然混合基础布置
由于局部地下室内收，地外墙分布较为复杂。只要这些外墙在“地外墙-”图层之内，程序能够识别这些墙体，根据结构布置情况判断其内外方向，并施加侧向水压、土压。
工程例2：顶板、底板同时不等高
山区大体量地下室，依据地势变化，顶板、底板同时不等高。可以有两种设计方式：A) 将地下室分成多段，段内顶板、底板水平，各段之间有高差；B) 一种是依地势高低，直接做成倾斜的顶板、底板。这两种结构方式，均可以很方便实现建模计算。
更简便、有效的方式，是先按照平面建模，结束之后再一次性选择顶板、底板上下移动，实现不等高基础的建模。然后再处理边界，添加顶板边界梁，处理地下室边界侧墙。
三维移动结构之前，尽可能建模完善，减少后续的直接三维操作。如顶板采用板式楼盖、空心板楼盖时，生成大板、柱帽、暗梁的超元。如基础底板，生成独基、条基、桩基等基础构件，生成防水板、筏板超元。
图a是水平建模的地下室结构。

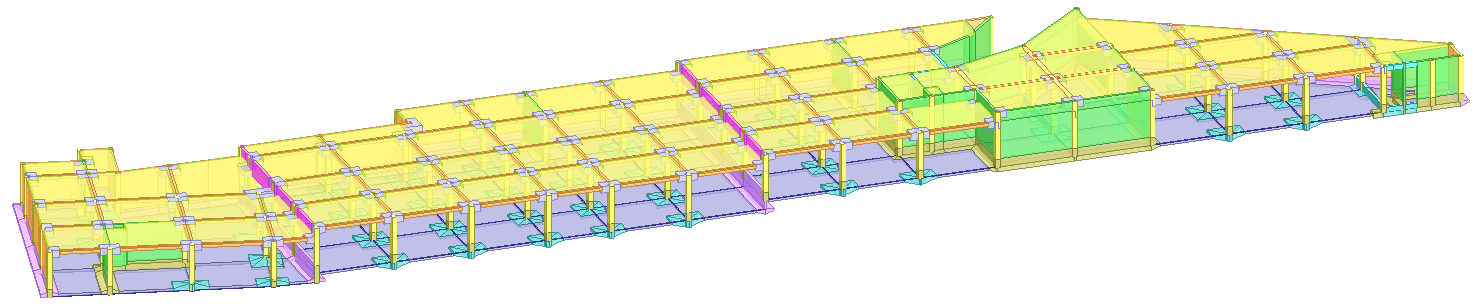

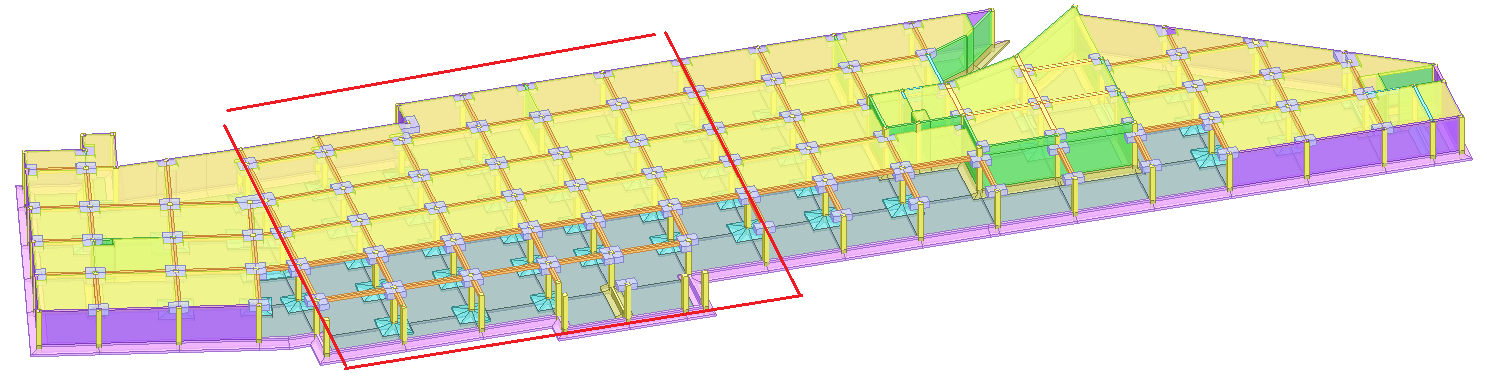

图a、按水平建模的地下室结构(红线之内抬高1m，右侧再抬高2m)
A) 分段、有高差地下室
在三维图形状态下，直接将顶板、底板连同侧墙，一次性向上移动，实现不等高结构模型。
这种结构的关键在于处理有高差顶、底板的衔接问题。顶板边界，在高差较小时一般采用一梁双板，可以采用超元梁，如下图b所示。底板边界。底板边界处为地下室外墙，按常规方式输入剪力墙，放置于“地外墙-”图层内。利用软件的关于地外墙的处理机制，能自动进行网格协调、自动施加侧向土压和水压(参见前面不等高基础的处理)。
相应地，高差边界处，顶板须按照板边的方式设计板式楼盖，底板宜采用地外墙下的条形基础不不宜采用柱下独基。顶板、基础、侧墙STRAT的模型，如图c所示。
图b、顶底板同时移动实现结构高差

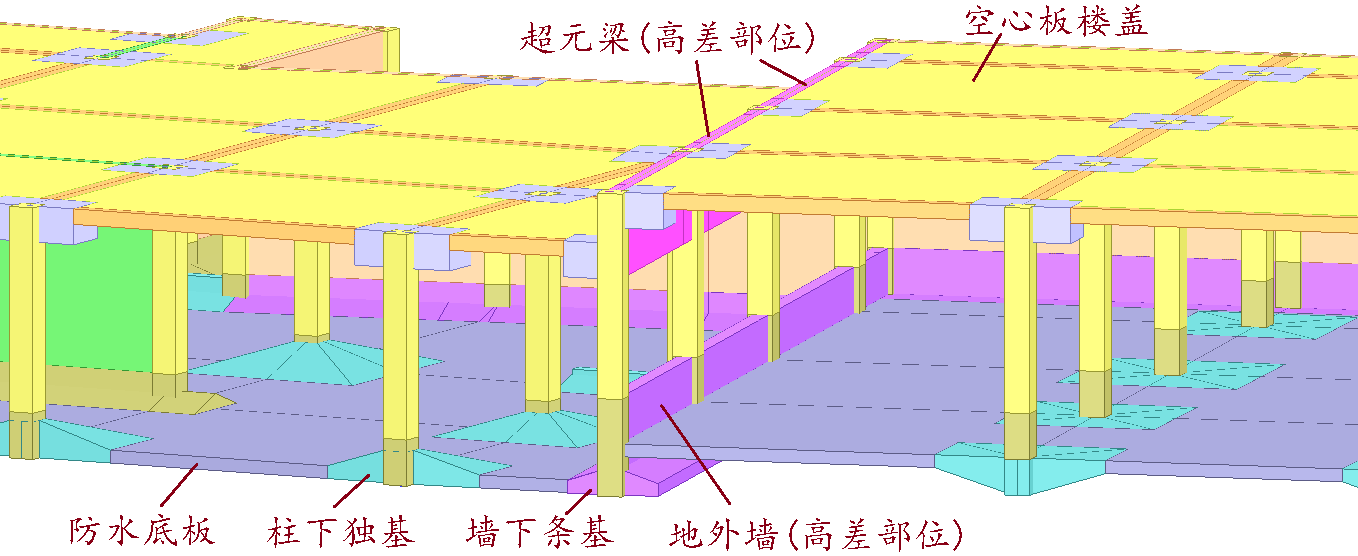

图c、分界线侧边底板、基础结构
B) 顶板、底板倾斜
顶板、底板倾斜，直接通过倾斜拉伸命令实现(菜单：编辑->拉伸(倾斜)。StretchSlop,St。)。同时选中顶板、顶板、侧墙，一次性倾斜拉伸即可。对于倾斜基础板，需针对根据基础形成的超元进行，而不能直接针对独基、条基，因为后者隐含是水平的。

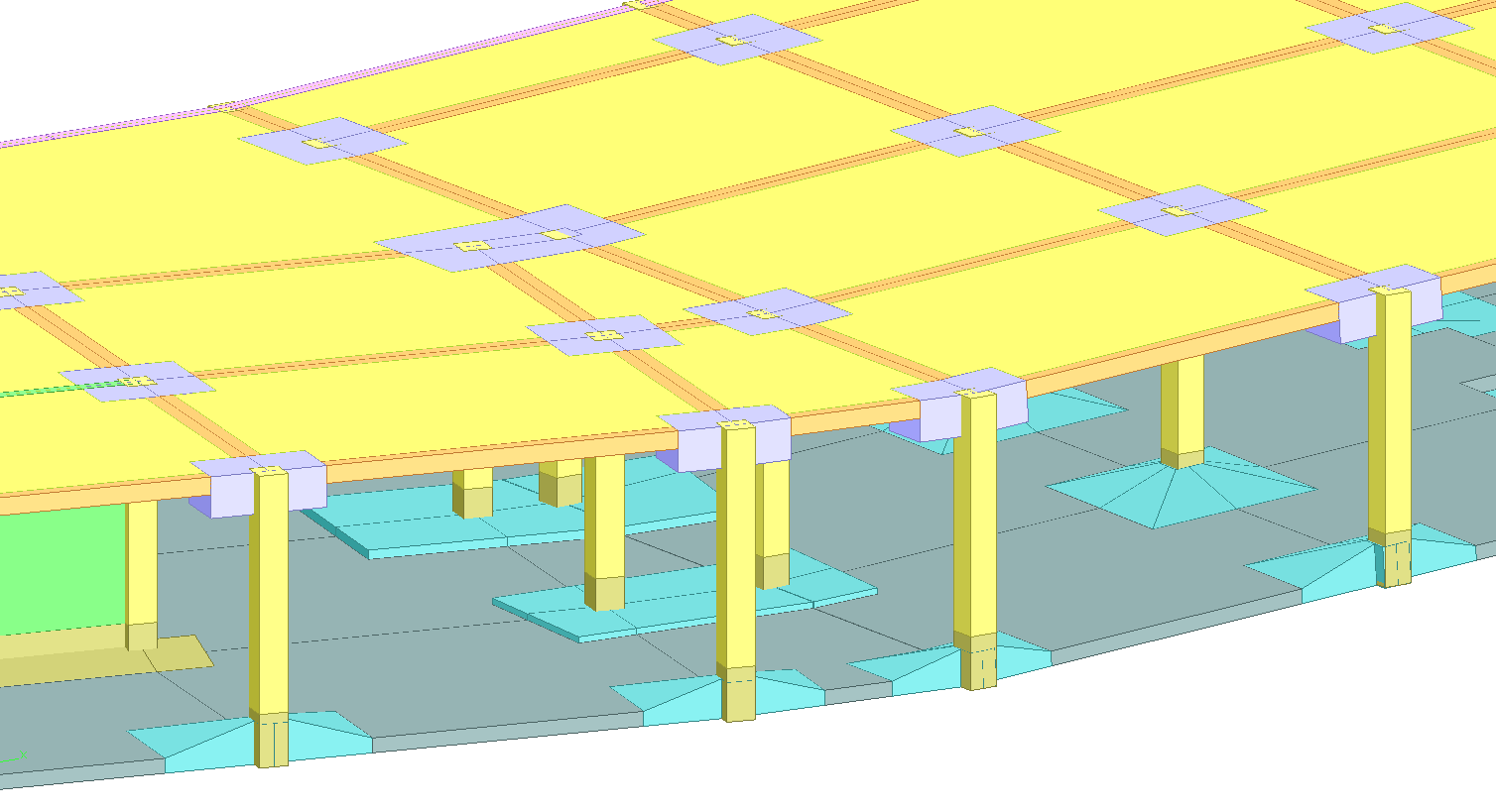

由于倾斜度不大，顶板、底板在边界处采用原结构，平滑过渡。如底板在边界处采用柱下独基，顶板在边界柱直接设一个柱帽，如图d所示。
顶底、底板倾斜

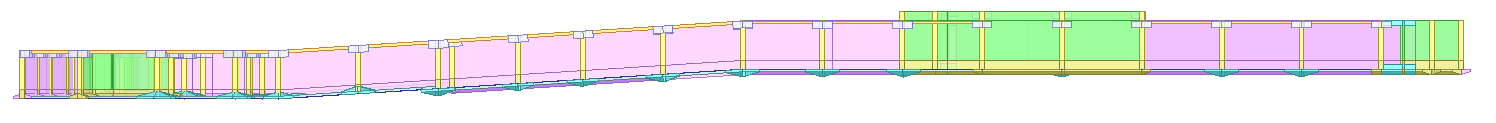

图d、顶板、底板倾斜地下结构
综合两种地下室倾斜方式，但纯从结构角度，很明显后一种倾斜方式，结构构造简单、用料节省，地基处理也简单，更为经济有效。
但需要注意，倾斜基础需要地基的抗滑能力，即考虑地基摩擦力与基底总内力的比值。可以根据基底总内力直接手工复核。
