空间玻璃幕墙钢架

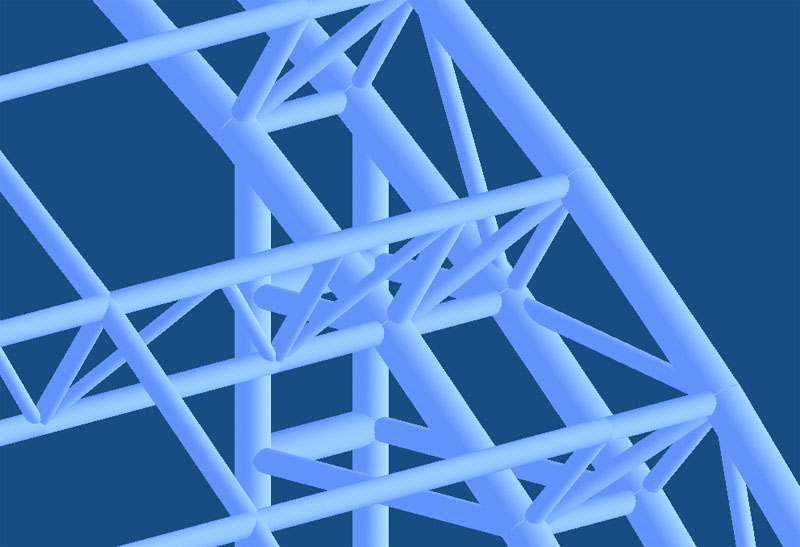

Strat后处理生成的空间玻璃幕墙钢架三维实体图的局部放大图:
空间玻璃幕墙钢架三维实体图

1、工程概况及计算模型

该结构为附着于某一主体结构上的玻璃幕墙钢结构,高度21m,长度48m,立面呈圆弧状。其竖向、水平向承重构件均为钢管桁架。其中竖向桁架呈圆弧状,水平桁架平面与竖直圆弧垂直相交。
在11.3m、15.6m高度有两个楼面平台,采用型钢梁,一端支撑于钢桁架,一端支撑于主体结构,两端均为铰支。结构端部为竖直面,竖向构件为柱,水平构件仍为桁架。
为建筑美观效果的需要,水平、竖直桁架的弦杆为粗钢管,斜杆为细钢管。计算模型中,将桁架的弦杆作为梁,具有全部6个自由度;斜杆作为二力杆,只保留轴向刚度。
这时一个非常复杂的空间结构。利用Strat软件前处理强大的三维图形工具,充分利用结构的特点,半天时间即完成全部建模。体现了软件前处理的强大的图形功能。

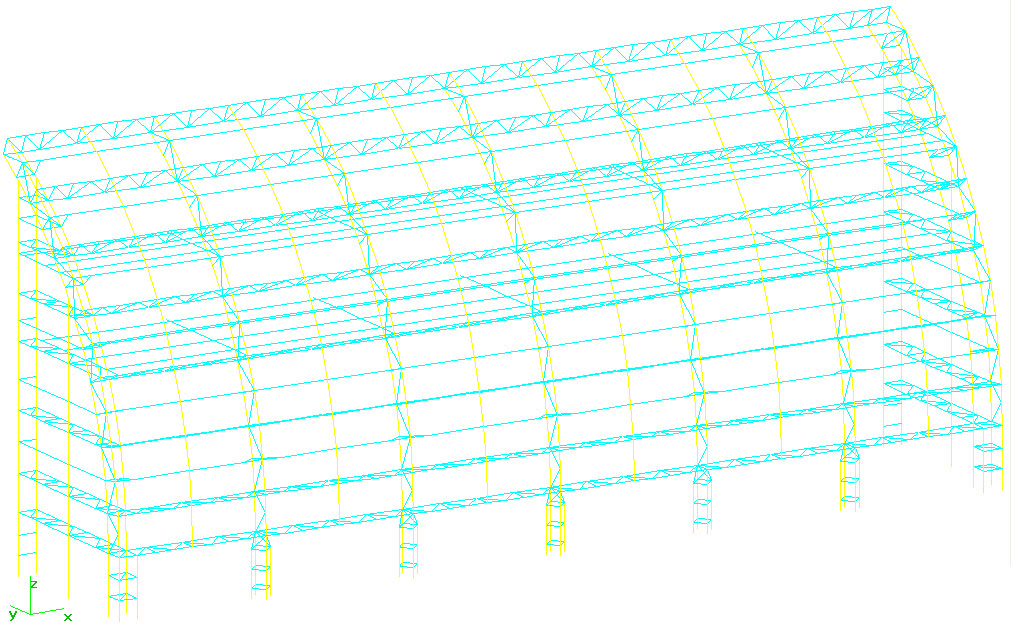

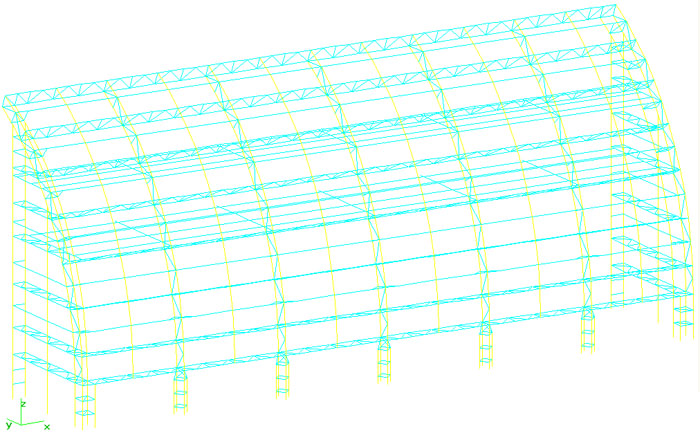

空间玻璃幕墙钢架结构整体视图
结构整体视图

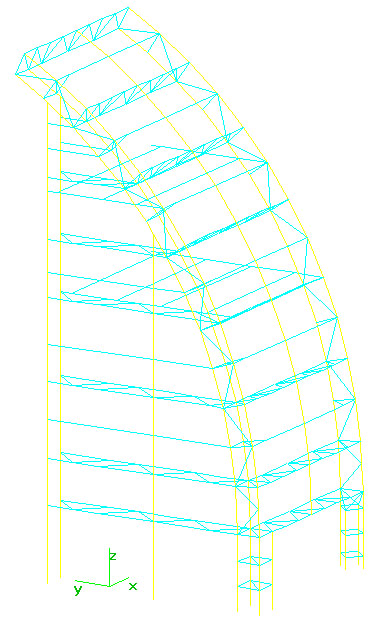

空间玻璃幕墙钢架局部结构

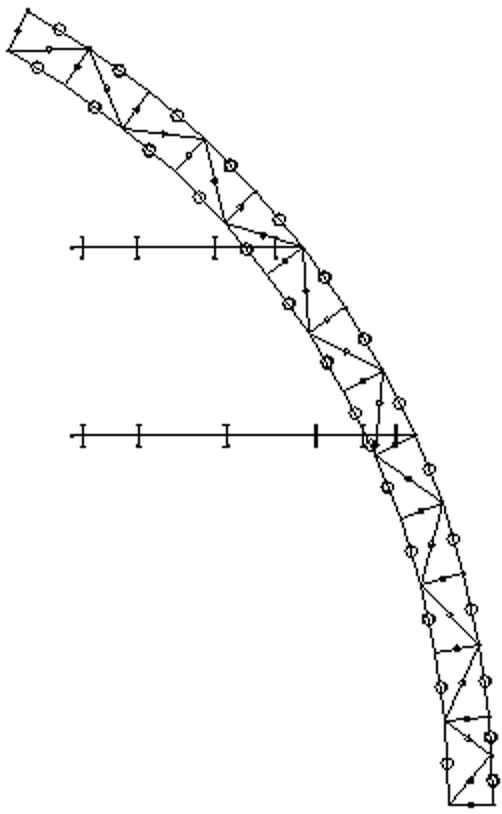

竖向圆弧桁架

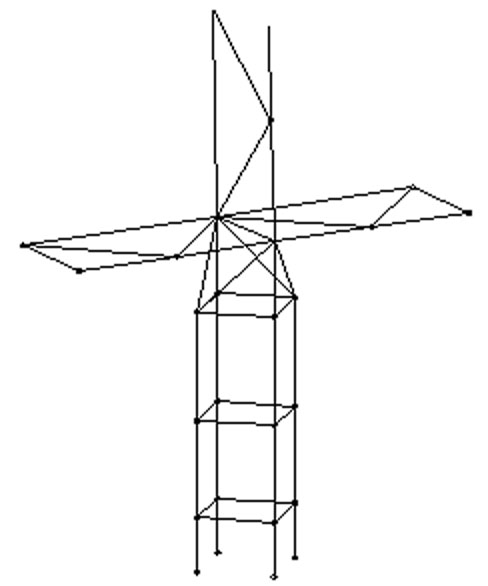

圆弧桁架底部结构
局部结构
竖向圆弧桁架
圆弧桁架底部结构

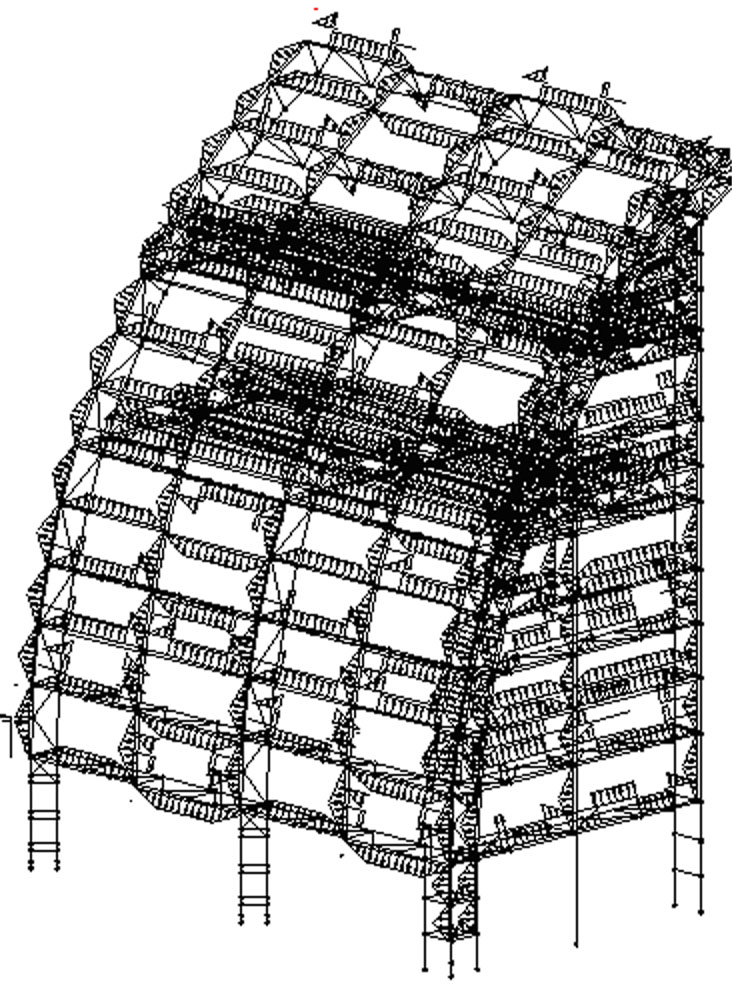

利用软件前处理的导算空间曲面分布荷载的功能,将曲面上的玻璃幕墙的荷载导算到结构外表面构件上。导算后的荷载图形如下。由图中可看出,曲面荷载导算结果非常精细。
导算曲面荷载

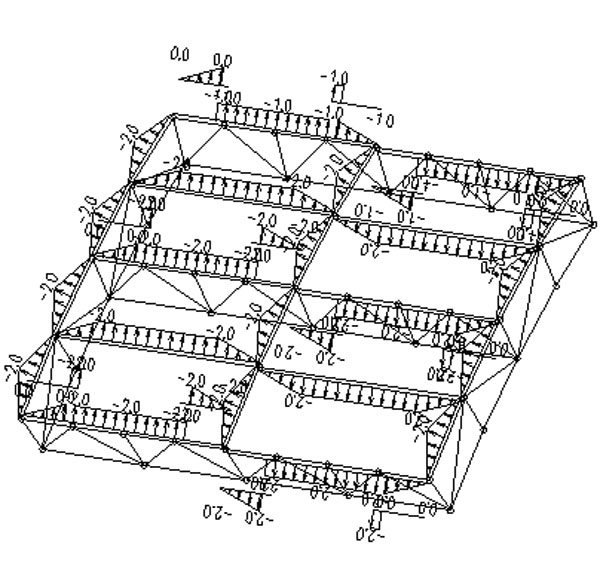

曲面荷载局部
导算曲面荷载
曲面荷载局部

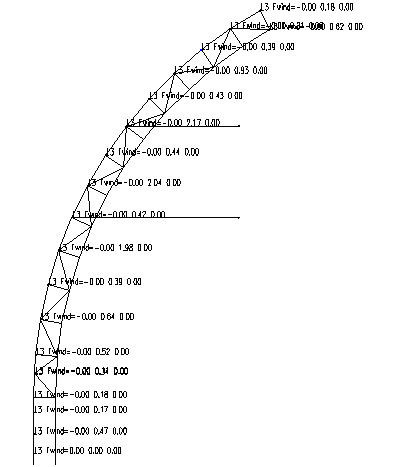

利用软件导算曲面风荷载的功能,将作用于玻璃幕墙上的风荷载,导算到结构的外围节点上。其中一个竖向圆弧桁架外表面节点导算的风荷载如右图所示。
曲面导算风荷载

曲面导算风荷载
2、计算结果
计算自重(恒载)、楼面平台上作用活荷载、两方向风荷载作用下结构受力。并按普通钢结构进行构件验算。
部分结构内力和变形图如下所示。从内力图可看出,圆弧桁架的弦杆基本以轴力为主,剪力Q、弯矩M的数值很小,受力形态类似铰接桁架。桁架斜杆只有轴力,剪力、弯矩均为0。在恒载、活载、风荷载作用下结构的变形是合理的。

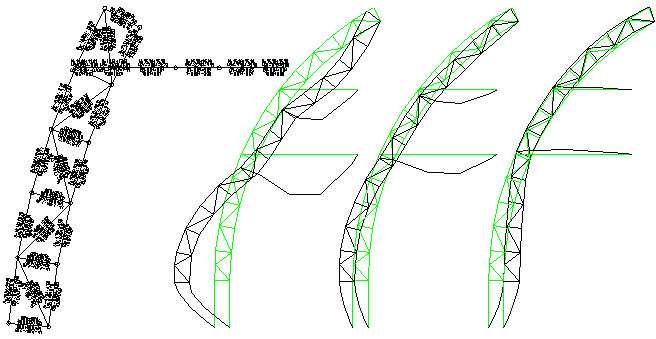

风载作用下构件内力,恒载作用变形,活载作用变形,风载作用变形
风载作用下构件内力 恒载作用变形   活载作用变形 风载作用变形

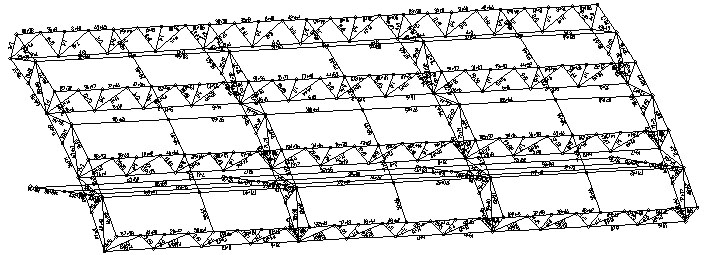

荷载组合后,进行构件强度、稳定验算。验算结果如下图所示。图中所标数值为各组合内力强度、稳定验算得到的最大正应力。

强度、稳定验算得到的构件截面最大正应力

强度、稳定验算得到的构件截面最大正应力
